Mikä on RK3576 -siru?

KiviChip RK3576 Toisen sukupolven 8NM korkean suorituskyvyn AIOT-alusta on korkean suorituskyvyn, pienitehoinen SoC (System-on-CHIP) -prosessori, joka sopii moniin sovellusskenaarioihin, kuten ARM-pohjaisiin tietokoneisiin, Edge Computing -laitteisiin ja henkilökohtaisiin mobiili-Internet-laitteisiin. Se käyttää kahdeksan ytimen CPU: ta ARM-arkkitehtuuriin perustuen, integroi riippumattomat 6TOPS (TERA-operaatiot sekunnissa) NPU: n (hermoverkon nelinkäsittelyyksikkö), integroi useita laskentaytimiä, kuten GPU, MCU, VPU, ja siinä on rikas reuna-rajapinta vastaamaan monimutkaisia ​​kohtausvaatimuksia ALOT: ssä. Lisäksi RK3576 tukee myös UFS: n (Universal Flash Storage) -tallennusta, joka tarjoaa tehokkaita tiedon tallennus- ja lukemisominaisuuksia.

ADR -sulautettuun kehitykseen omistettu ThinkCore -tekniikka on tällä hetkellä kehittänyt RK3576 -ydinlautakuntaa ja tukee räätälöintiä ja massatuotantoa

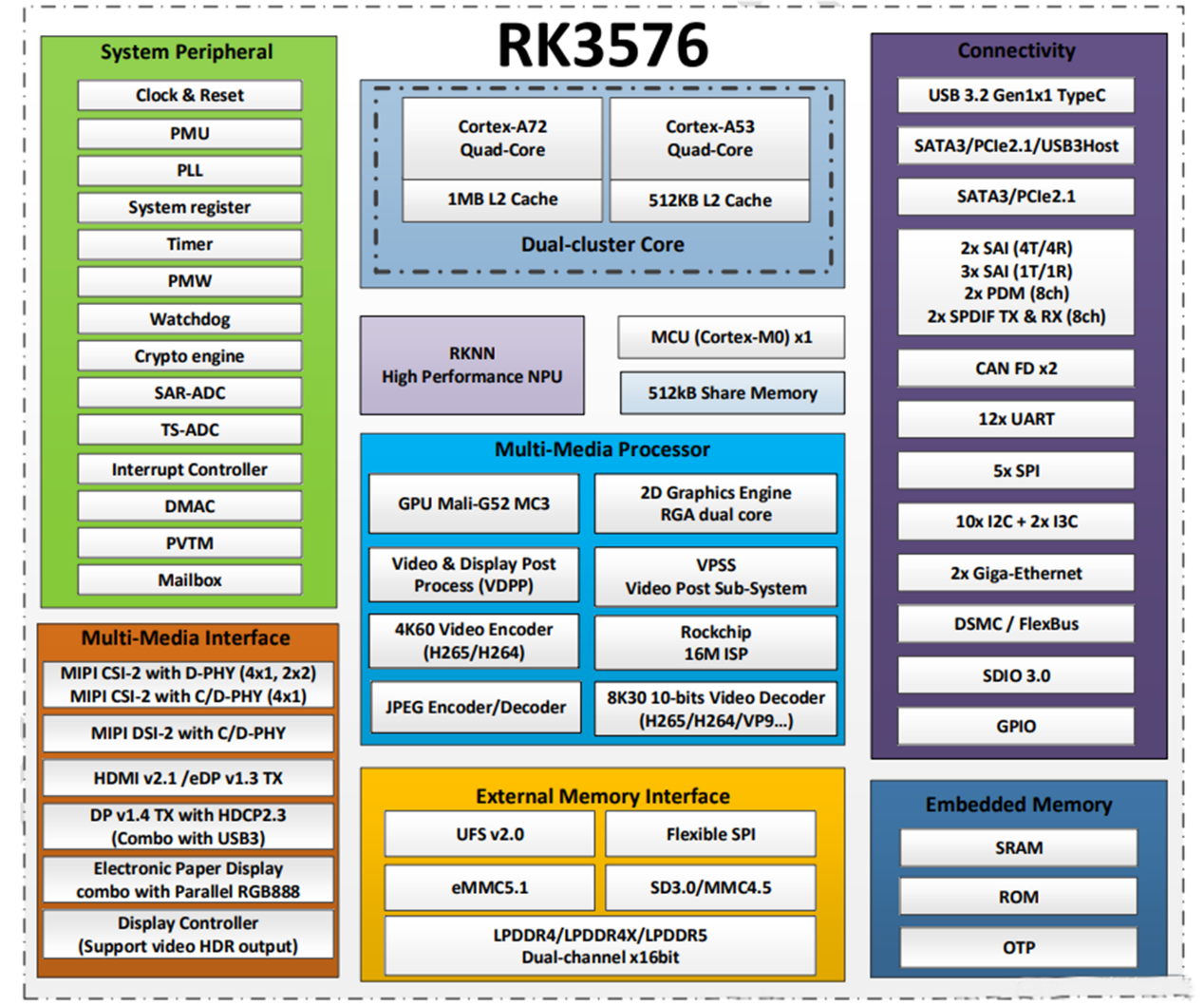

2. 2. RK3576 EMITTELYYHTIMYS

CPU:

Octa-Core ARM -prosessori 4 aivokuoren A72 ytimet (2,2 GHz) ja 4 aivokuoren A53 ytimet (1,8 GHz)

Käyttäjäkeskeinen käsivarren Cortex-M0 MCU 400MHz

GPU:

ARM Mali-G52 MC3 @ 1GHz

Tukee OpenGL ES 1.1, 2,0 ja 3.2

Tuki tulivuori 1.1

Tukee OpenCL 2.0 -profiilia

Tukee AFBC: tä (ARM -kehyspuskurin pakkaus)

DDR:

Dual 32-bittinen LPDDR4/LPDDR4X/LPDDR5

VPU:

8KP30 H.265, AV1, VP9, ​​AVS2 -videodekooderi

4KP120 H.265, AV1, VP9, ​​AVS2 -videodekooderi

4kp60 H.265, H.264, AV1, VP9, ​​AVS2 -videodekooderi

4KP60 H.264/H.265 Videokooderi

4KP60 MPEG -kooderi ja dekooderi

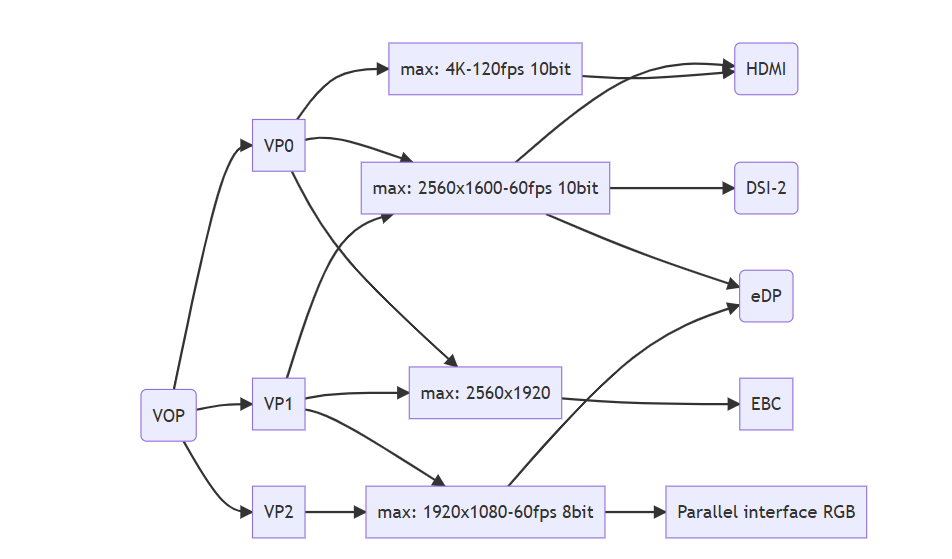

GTC:

HDMI 2.1 4KP120 /EDP 1.3 Combo TX @ 4KP60 Combo TX

MIPI DSI-2 TX @ 4K60

Displayport 1.4 TX @ 4K120

EPD (elektroninen paperinäyttö) TX @ 2560x1920

Rinnakkaisrajapinta (RGB888) TX @ 1080p60

1. Tue kolminkertaisen näytön näyttö 2,5 k+2k+2k

2. 2. kaksoisnäyttö 4K+ 2K

NPU:

Int8 -tietojenkäsittelyvoima on 6 yläosaa

Tukea kaksinkertaiset ytimet, kaksoisydin voi toimia yhdessä tai itsenäisesti

Tuki Int4, Int8, Int16, FP16, BF16 ja TF32 Computing 1 Mt: n sisäisellä SRAM: lla

Tukea monitehtävä, monenscenario Parallel Q -prosessointi Syvän oppimisen kehys: TensorFlow, Caffe, Tflite, Pytorch, Onnx NN, Android NN, ETC.

RGA (2D Graphics Engine):

RACKCHIP RGA V2.5 -moottori, kaksoisydin maksimiresoluutio: Lähdekuva 8192x8192, kohdekuva 4096x4096 Tukipohjansiirto ja läpinäkyvyystilan väri täyttö, mukaan lukien gradientin täyttö ja kuvion täyttö

Tukea alfa-sekoittumista, mukaan lukien globaali alfa, pikseliä kohden alfa ja gradientti

Tukea kaikkia ei-lukkujen skaalaussuhdetta 1/16-16

Tuki 0, 90, 180, 270

Videotulo

16 m pikselin ISP HDR: llä (enintään 120 db)

Tukee 3 MIPI CSI-2 -rajapinta

1 MIPI CSI-2 D-PHY: llä (4x1, 2x2)

1 MIPI CS1-2 C/D-PHY: llä (4x1)

Kaksi 4-kaistainen D-PHY V1.2 -rajapinnat

Jokainen käyttöliittymä voidaan määrittää 2x2 -datakanavaportiksi

Yhden 4-kaistainen (tai 3-data-tripletti) c/d-phy

D-Phy on v2.0, kanavanopeus 4,5 gbps

C-Phy on v1.1, kolmoisnopeus 2,5 gsps

Jokainen portti tukee 4 virtuaalikanavaa

DVP -rajapinta

Yksi DVP 8/10/12

16-bittinen

8/10/12/16 bittiä, enintään 150MHz I/O-taajuustuki BT.601/BT.656 ja BT.1120 VI -rajapintojen tukemiskokoonpano Pixel-kellon, vaaka-synkronointiin ja pystysuuntaisen synkronointikonfigurointiin 2/4-WAID-multipleksoinnin byte-lähetysmuodon muodossa Bt.656/BT.1120 BT.656/BT.1120

Säilytys-

UFS 2.1 HS-G3: lla (12 Gbps)

FSPI (kahdeksan kanavaa)

EMMC 5.1

SDMMC 3.0

Kamera, jos

2 MIPI CSI-2 D-PHY: llä (voidaan koostua 4x1: stä tai 2x2: sta)

1 MIPI CSI-2 C/D-PHY: llä (4x1)

1x 8110112116-bittinen DVP

Kuvanlaatu-Deinterlacing, Denoing, Skaalaus, hallintamoottori, terävyys, reunan tasoitus, DCI-HIST, 3D-LUT, ACM, HDR

Audio

I2S/TDM/PCM (2X 4T4R, 3X 2T2R), 2x 8CH PDM, 2x S/PDifasRC (2x 2CH + 2x 4Ch)

Verkko

2x RGMI -rajapinnat, ts. Kaksois gigabit Ethernet

. USB

1x USB 3.2 Gen 1, tukee tyypin C ALT-tilaa Displayportilla

. Pykälä

1 PCLE 2.1/SATA 3.1/USB 3.2 Gen1 -multipleksoitu portti

1 PCLE 2.1/SATA 3.1 Multipleksoitu portti

Muu 1/0

CAN FD, I2C, SPI, UART, GPIO

Turvallisuus (Arm Trustzone Security Extension)

Arm Trustzone -turvallisuuslaajennus

Suojain käynnistys/avain tikkaat/OTP

Crypto -moottori (RSA, ECC, Hash, Des, AES, Sha, SM)

Paketti:16x17mm, 0,65 sävelkorkeutta, FCCSP -paketti
