RK3568 -taulu Board -emolevylle

Tätä levyn emolevyn (BTB-käyttöliittymää) voidaan käyttää korkean suorituskyvyn yksiosaisena tietokoneena ja sulautettuna emolevynä näyttö-, ohjaus-, verkonsiirto-, tiedostojen tallennus-, reunatietokone- ja muihin skenaarioihin.

Pääkirjana käyttämällä RockChipRK3568: ta (kaupallinen luokka)/RK3568J (teollisuusluokka), se ottaa käyttöön 22NM-prosessitekniikan, enimmäismäärällä 2,0 GHz, integroitu neliytiminen 64-bittinen Cortex-A55-prosessori ja Malig522EE-grafiikkaprosessori, tukee 4K-dekoodausta ja 1080P: n käytettyjä tukiasoittoja, jotka ovat tukena dual-runsaasti, Kevyille tekoälyn sovelluksille.

Tarjoa erilaisia ​​muisti- ja tallennusyhdistelmiä, joista valita, tasapainoinen laitteistokokoonpano, laaja sovellusvalikoima

Sisäänrakennettu riippumaton NPU-tietojenkäsittelyvoima voi saavuttaa 1 tops (3568J IS 512MACNPU) voidaan käyttää kevyisiin tekoälyn sovelluksiin.

Siinä on korkea integraatio ja rikkaat laajennusrajapinnat, ja se on varustettu Dual Gigabit Ethernet -portilla, HDMI, EDP, 5minipcle, SATA, M.2, USB3.0, USB2.0, MIPI -näyttörajapinta, MIPI -kameran käyttöliittymä, audiorajapinta ja muut perifeerät, jotka voivat antaa täyden soittajan prosessorin suorituskyvyn ja edelleen laajentavan standarioita.

Tukee virallisesti Mainstream Andriod 11, Decain, Ubuntu -käyttöjärjestelmäkuvia, ja sitä voidaan soveltaa moniin erilaisiin sovellusympäristöihin.

Täysin avoin lähdekoodi, joka tarjoaa virallisia opetusohjelmia, täydellisiä SDK -kuljettajan kehityspaketteja, suunnittelusuunnitelmia ja muita resursseja, voit aloittaa helposti ilman umpikujaan.

Piirteet

1.

2. Kaksois gigabitin Ethernet -rajapinnat, tue dynaaminen jännitesäätely

3. Sisäänrakennettu riippumaton NPU, laskentavoima voi saavuttaa 512MAC/1TOPS

Tukee yhtä napsautusta valtavirran arkkitehtuurimallien kytkemistä, sitä voidaan käyttää kevyisiin tekoälyn sovelluksiin

4. Tehokkaat kuvaanalyysitoiminnot, helppo dekoodaus 4K tukee 4K@60 kehystä H.264 \ H.265 \ VP9 -muodon dekoodaus ja 1080p60 Frame H.264 \ H.265 -muotokoodaus

5. kaksoisnäytön näyttö, teräväpiirto ja kannettava

Tuki kaksoisnäytön näyttö, tue jopa 4K60 kehyksiä + 1080p60-kehykset Kuvan lähtö samanaikaisesti

Rikkaiden laajennusrajapintojen kanssa vastaamaan erilaisia ​​ulkoisia tarpeita

Parametrit

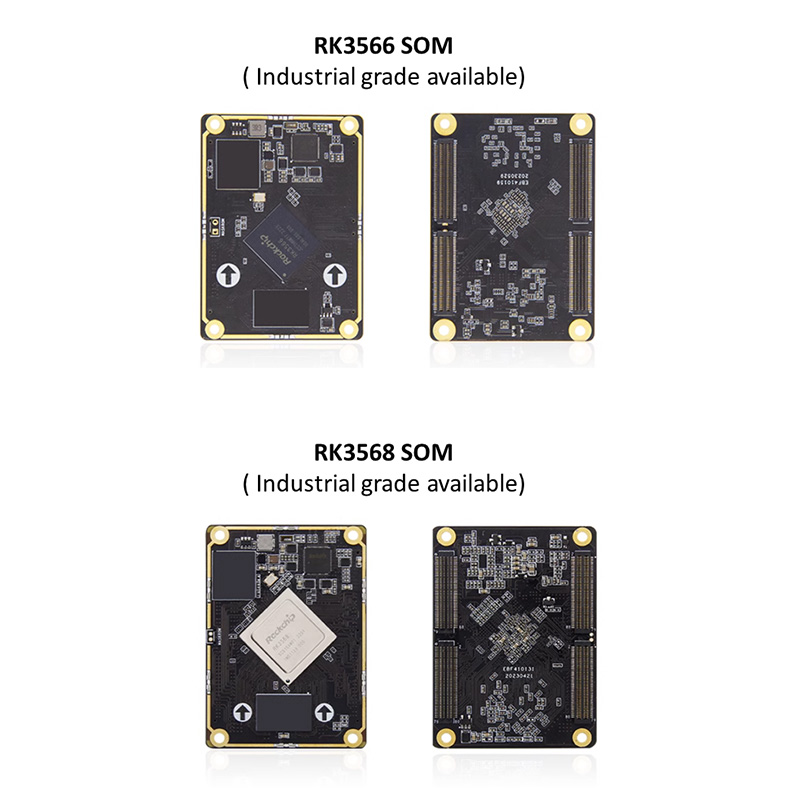

Tämä emolevy koostuu RK3568/ RK3568J Core Board+ Baseboardista, jonka muodossa on lauta. Joten peruslevy on yhteensopiva RK3568/ RK3568J -ydinlevyn ja RK3566/ RK3566J Core Board kanssa.

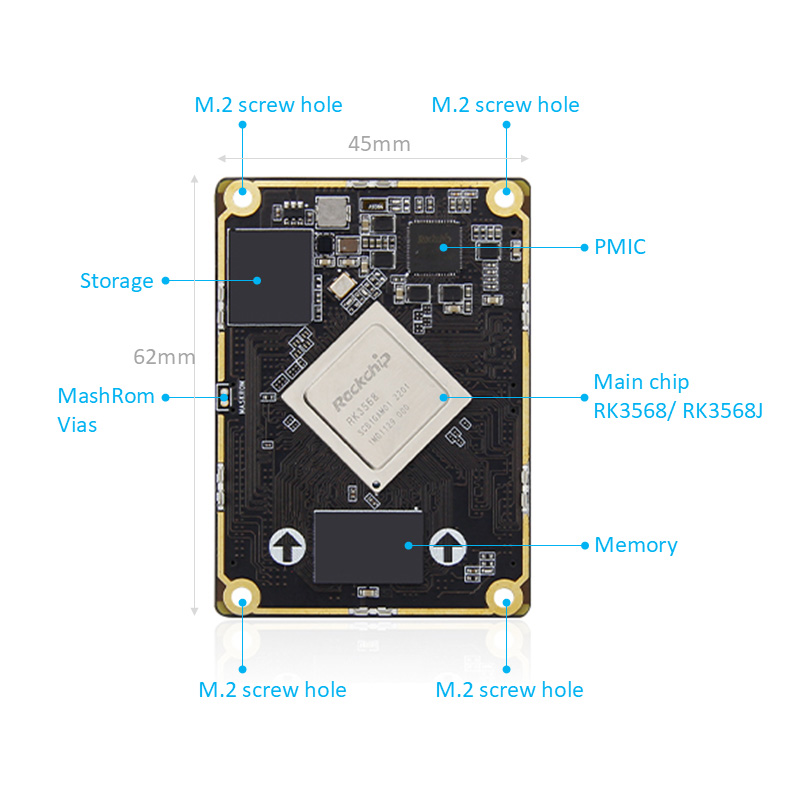

RK3568 BTB Core Board Hardware Configuration

Liitin: Uros: SGDBM-05-80P-H10 Nainen: SGDBF-05-80P-H30

Pääpiiri: RK3568/RK3568J (nelinytiminen aivokuori-A55, 2 GHz, Mali-G52)

IO: BTB johtaa 320 nastaihin, 0,5 mm: n etäisyyteen, johtaa kaikkiin I0: een

Muisti: 1/2/4/8 Gt, LPDDR4/4X, 1560MHz

Varastointi: 8/32/64/128 Gt, EMMC

RK3568 BTB Baseboard -laitteistokokoonpano

Liitin: Uros: SGDBM-05-80P-H10 Nainen: SGDBF-05-80P-H30

Power -käyttöliittymä: 12V@1A (1A ja ylemmässä) DC -syöttö, tasavirtarajapinta

Ethernet: 10/100/1000m Adaptive Ethernet -portti*2

HDMI: HDMI2.0-näyttörajapinta, tukee kaksoisnäytön näyttöä, maksimiresoluutio 4096*2160@60Hz

MIPI-DSI: MIPI-näyttörajapinta*2, voidaan kytkeä MIPI-näytön Wildfire-näyttöön, tue kaksoisnäytön näyttö: Yksittäinen MIPI-tila Suurin resoluutio 1920*1080@60Hz

MIPI-CSI: MIPI-kameran rajapinta*2, voidaan kytkeä IMX415/OV8858 -kameraan

EDP: EDP1.3 -näyttörajapinta*1, EDP kosketusliittymä*1; Tukea kaksinäyttöinen näyttö

USB2.0: Type-A-rajapinta*3 (isäntä); Tyyppi-C-käyttöliittymä*1 (OTG), laiteohjelmiston polttorajapinta

USB3.0: Type-A-rajapinta*1 (isäntä)

M.2 Liitäntä: M.Key Type Solid State Drive, PCLE3.0*2 kaistaa; voidaan kytkeä 2280 -määritelmään NVME Solid State Drive

PCLE-rajapinta: Mini-PCLE-rajapinta, jota voidaan käyttää täyskorkeuden tai puolikorkean WiFi-verkkokortin, 4G-moduulin tai muun mini-pcle-rajapintamoduulin kanssa

SIM -kortin pidike: SIM -korttitoiminto on käytettävä 4G -moduulin kanssa

SATA -käyttöliittymä: SATA -tavanomainen käyttöliittymä*1; SATA -virtalähteen käyttöliittymä*1, tukee 12 V -lähtöä

Voi: voi*2

ADC: ADC -hankintarajapinta*1

Sarjaportti: Debug-sarjaportti*1 (UART2) Oletusparametri 1500000-8-N-1; Lvttl -sarjaportti*2 (UART7 & UART9); RS232*2 (UART7 & UART9) RS485*2 (UART3 & UART4)

TF -kortin haltija: Tukee Micro SD (TF) -kortin käynnistysjärjestelmää, enintään 512 Gt

Ääni: äänilähtö, 3,5 mm: n äänenpidike*1 (vihreä); Äänitulo, 3,5 mm: n äänenpidike*1 (punainen); MIC -mikrofonirajapinta*1 SPK -kaiutinrajapinta*1, voi yhdistää 1W -virrankaiutin

Painike: Virtapainike; Nollaa -painike; Palautuspainike

Infrapunavastaanotin: Tukee infrapunakaukosäädintoimintoa

RTC: RTC Power Socket*1

Tuulettimen käyttöliittymä: tukee 5 V: n tuulettimen asennusta jäähdytykseen
