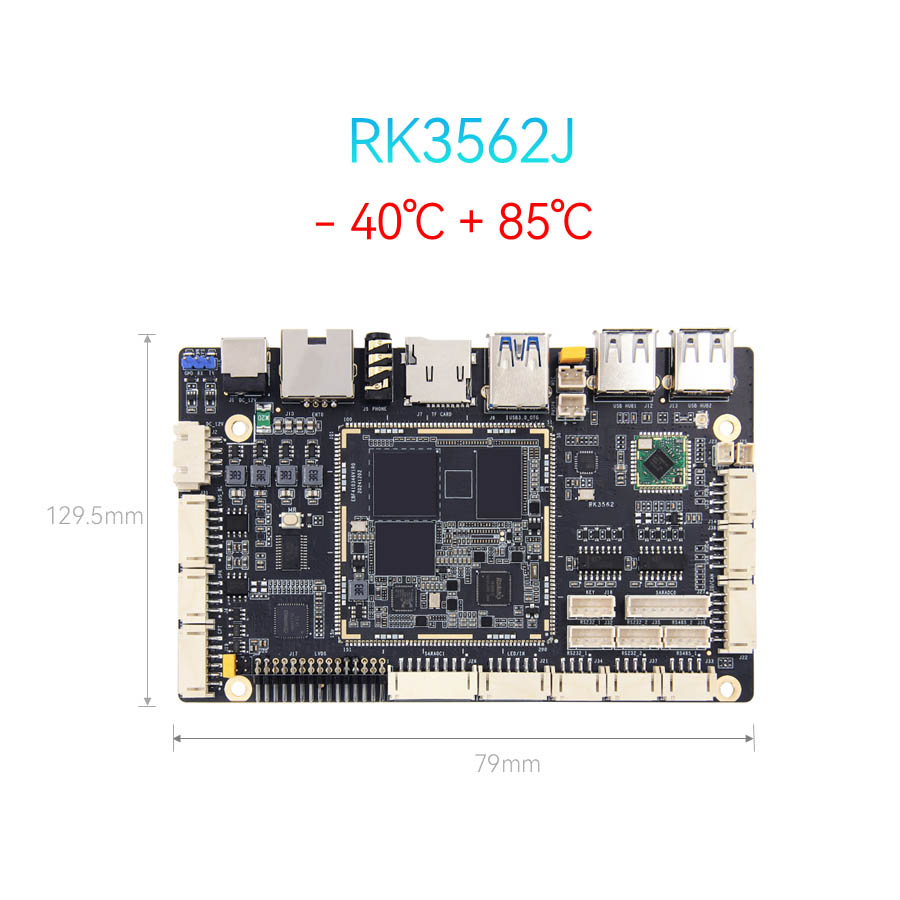

RockChip RK3562 Digitaaliset opasteet SBC Industrial Controller

● TP-1HS-korttia voidaan käyttää korkean suorituskyvyn yksiselitteisenä tietokoneena ja sulautettuna emolevynä näyttö-, ohjaus-, verkonsiirto-, tiedostojen tallennus-, reunalaskentaan ja muihin skenaarioihin.

● Pääkirjana käyttämällä kalliokerhoa RK3562/RK3562J, se ottaa käyttöön 22NM Advanced -prosessitekniikan, jonka päätaajuus on enintään 2,0 GHz, integroitu neliytiminen 64-bittinen aivokuoren A53-prosessori ja armmali-G52 GPU, tukee 4K-videoiden dekoodausta, superkuvien jalostuskykyä ja tukee Multi-Cameran tuotosta.

● Sisäänrakennettu riippumaton NPU-tietojenkäsittelyvoima voi saavuttaa 1 tops, mikä mahdollistaa erilaiset AI-skenaariot.

● Tarjoaa erilaisia ​​muisti- ja tallennusyhdistelmiä, joista valitaan tasapainotetulla laitteistokokoonpanolla ja monilla sovelluksilla.

● Korkea integraatio, jossa on rikkaita laajennusrajapintoja, WiFi6: n, Gigabit-verkkoportti, LVDS, USB3.0/2.0, Mipids1, nelisuuntainen MIPICS1, äänirajapinta, infrapuna-vastaanotto, TF-kortin haltija ja muut oheislaitteet voivat antaa täyden pelaamisen suorituskyvyn suorituskyvyn ja laajentaa edelleen levyn käytön skenaarioita.

● Virkamies tukee valtavirran Android-, Debain- ja Ubuntu -käyttöjärjestelmäkuvia, ja sitä voidaan soveltaa 6) erilaisiin sovellusympäristöihin.

● Tiedot ovat täysin avoimen lähdekoodin, joka tarjoaa täydelliset SDK -kuljettajan kehityspakkaukset, suunnittelusuunnitelmat ja muut resurssit, mikä tekee aloittamisen helpoksi.

Piirteet

1.

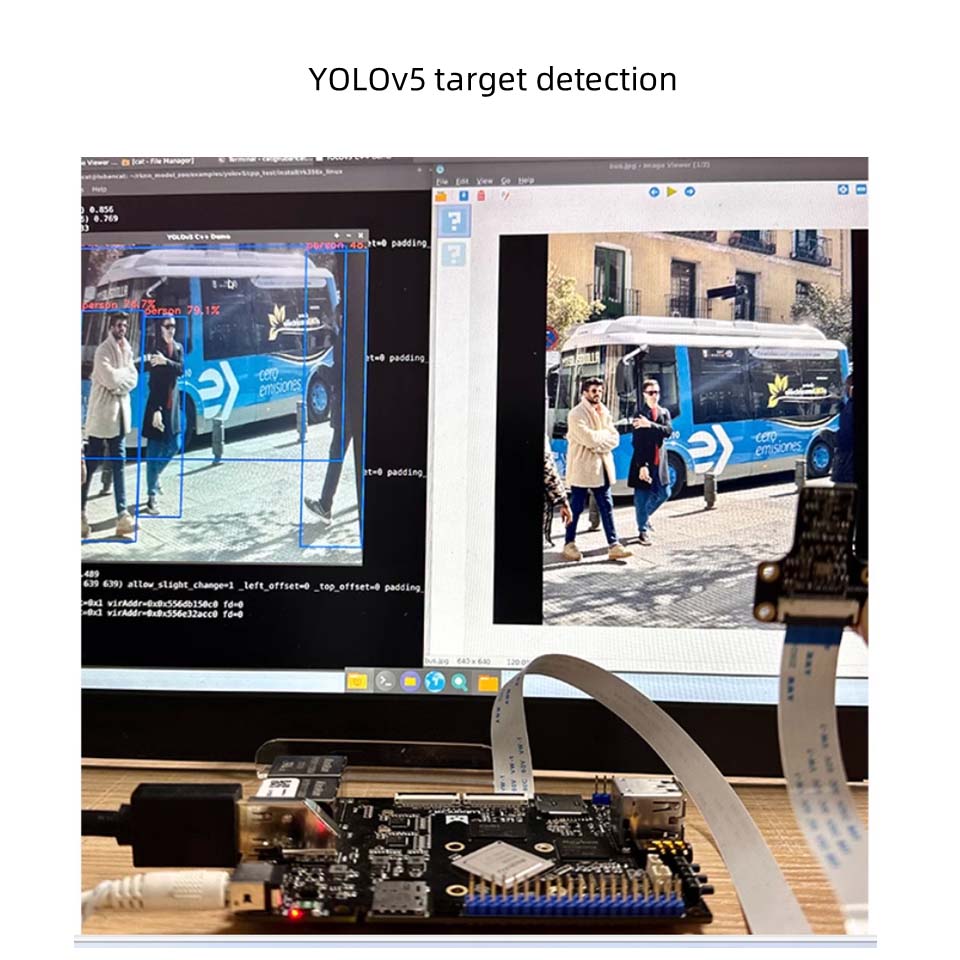

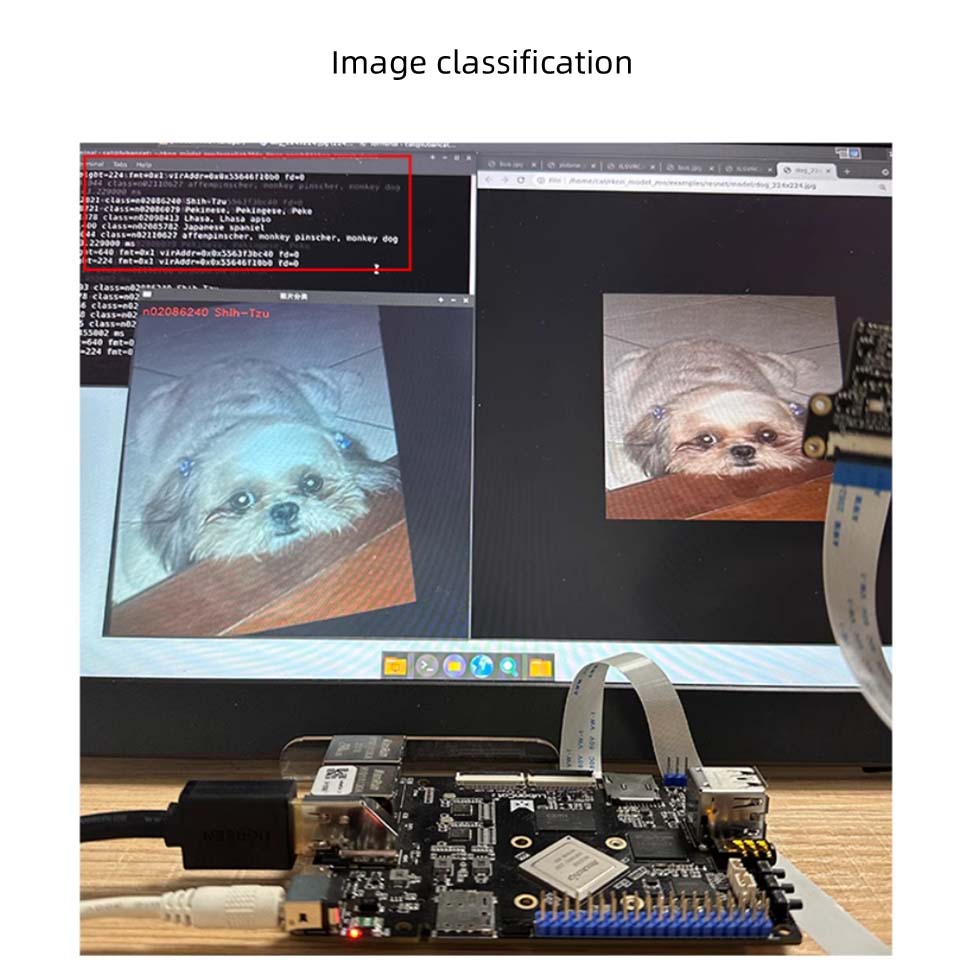

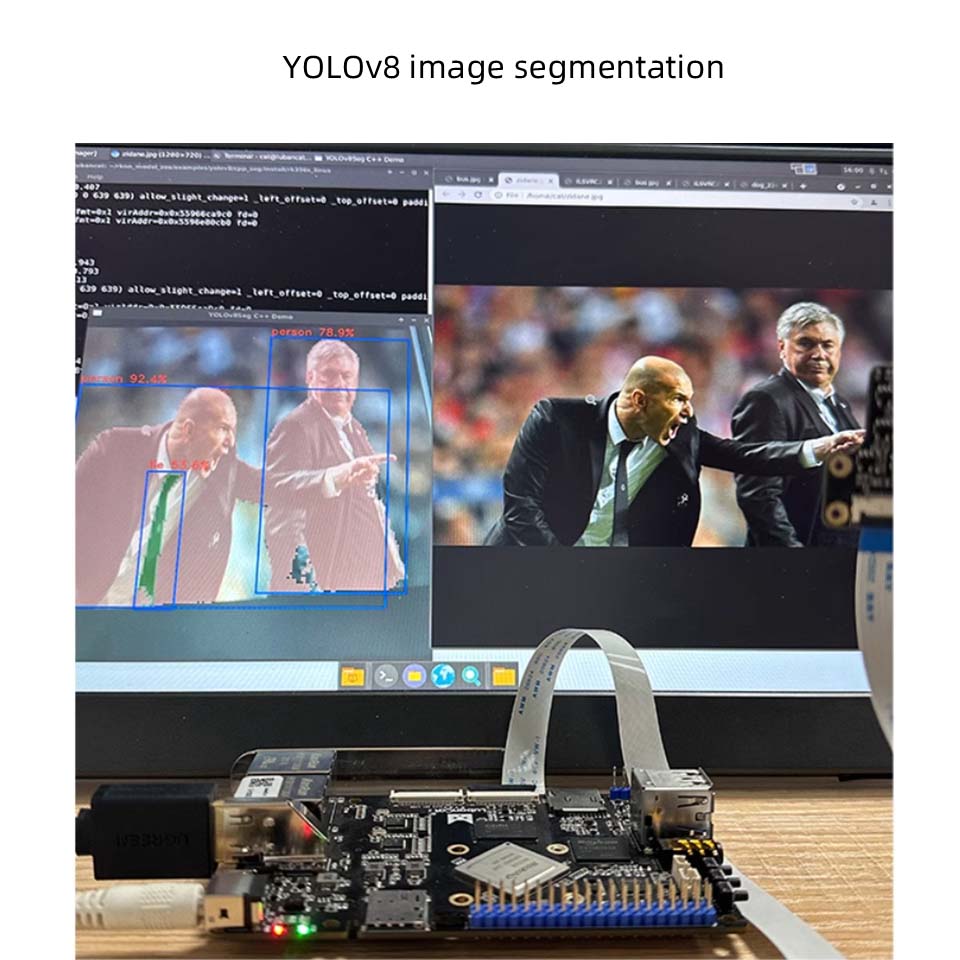

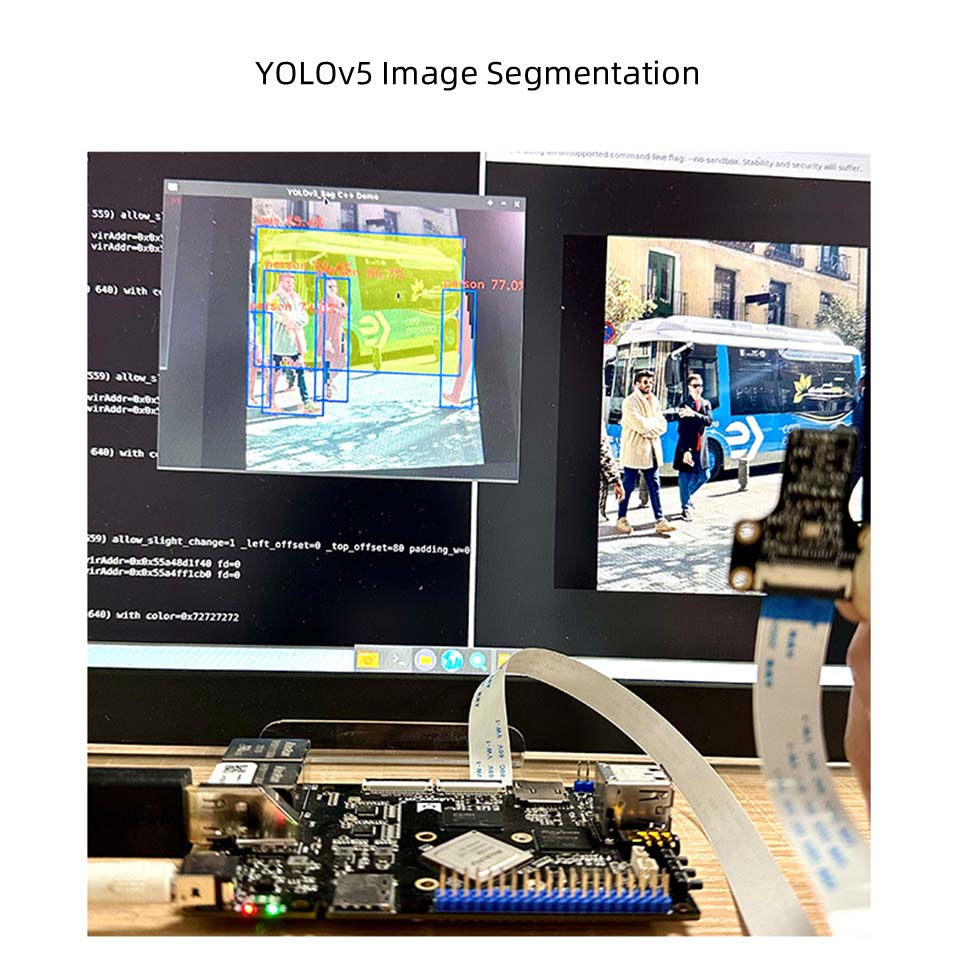

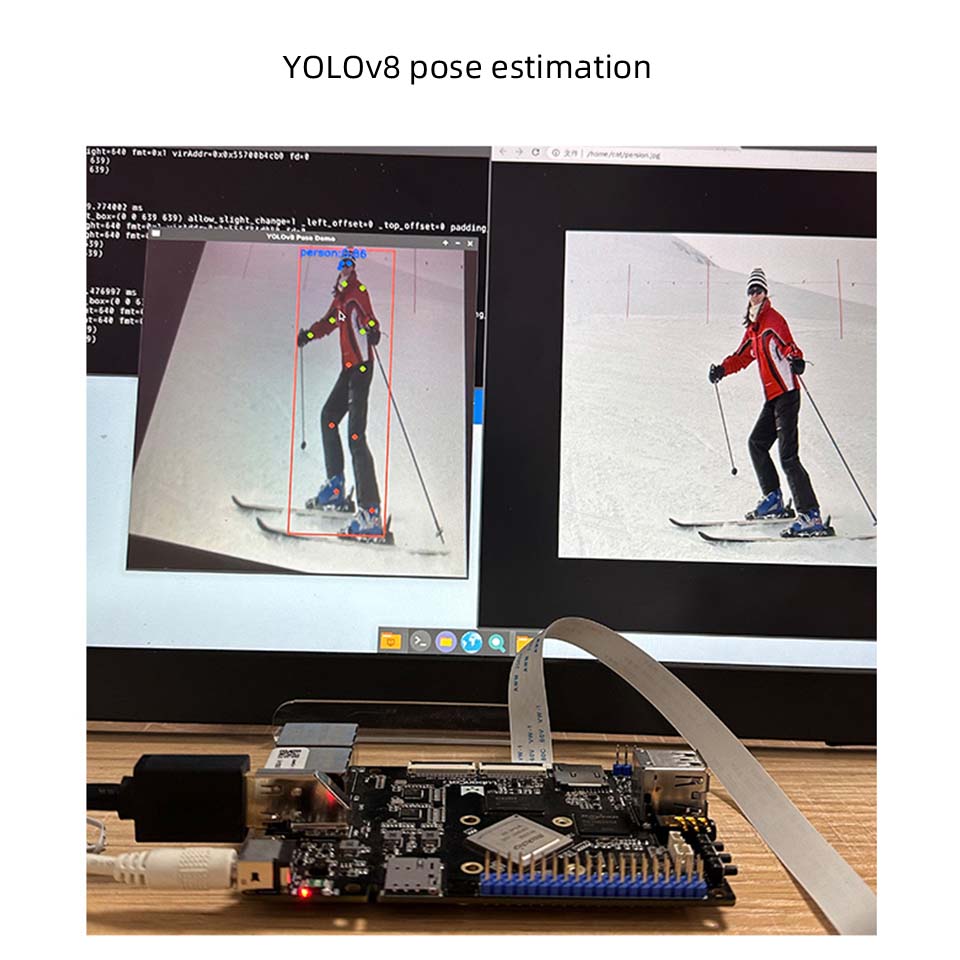

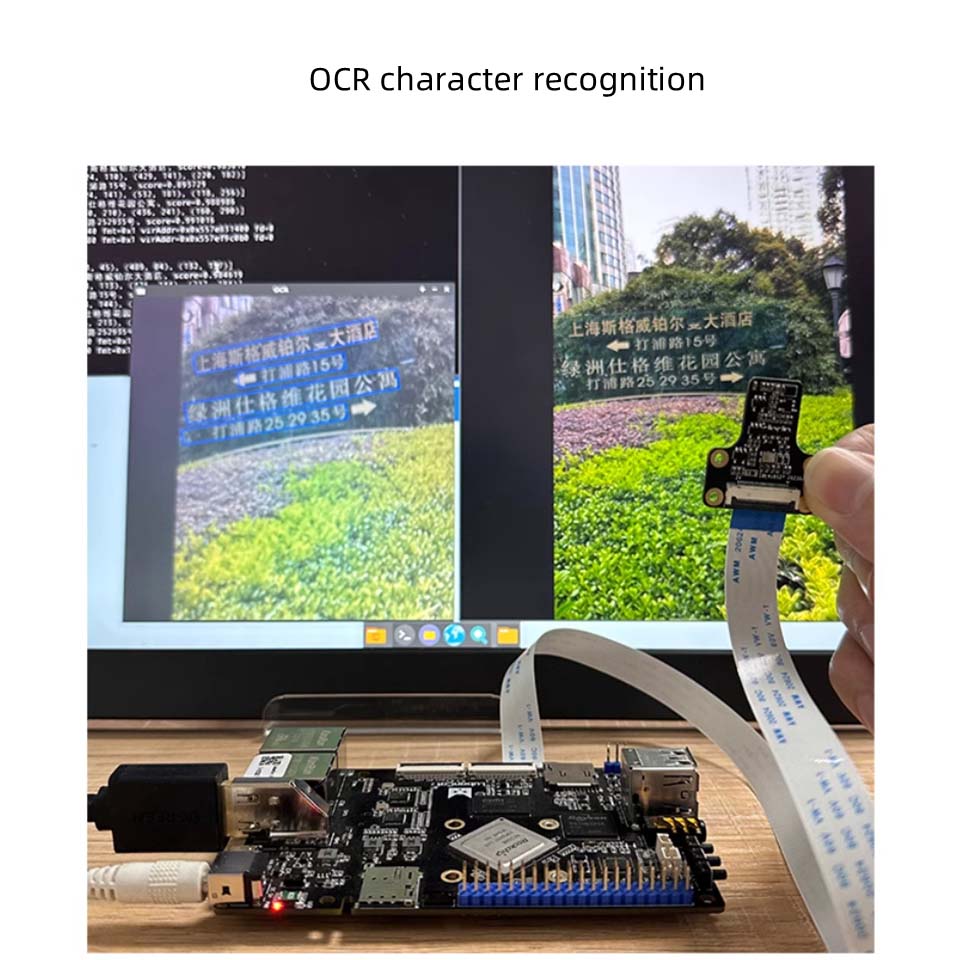

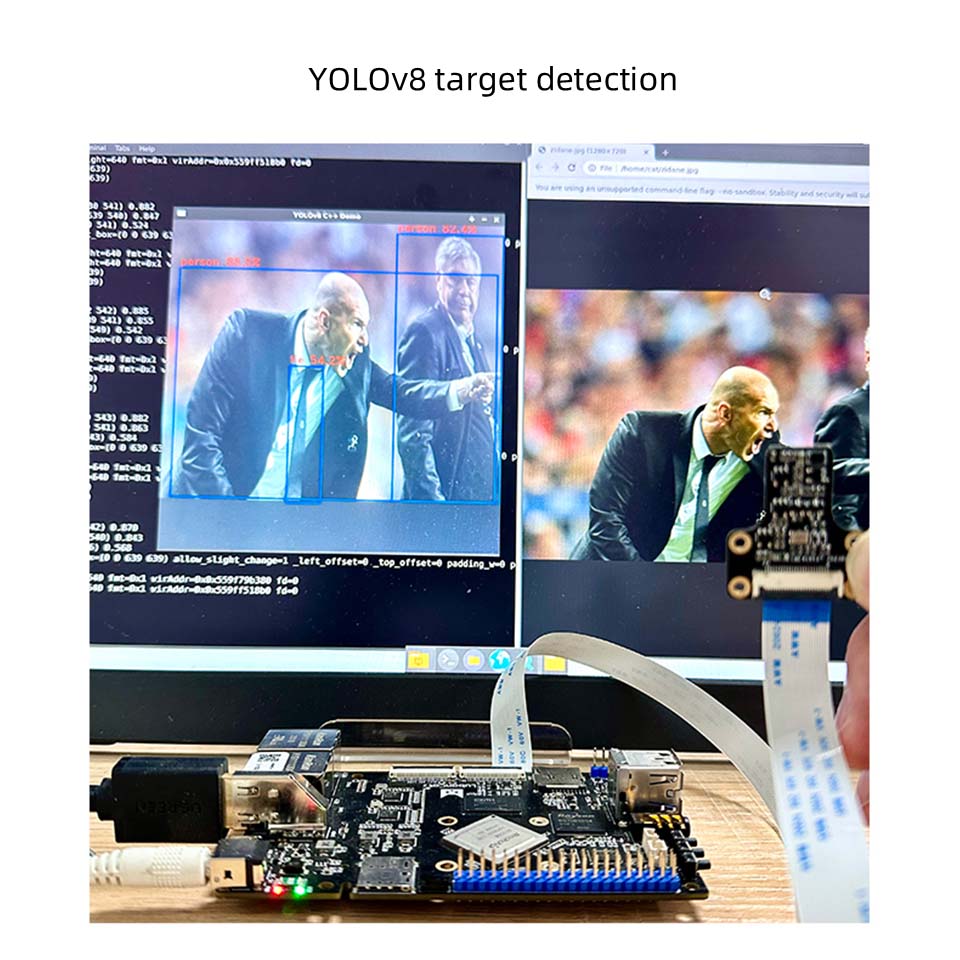

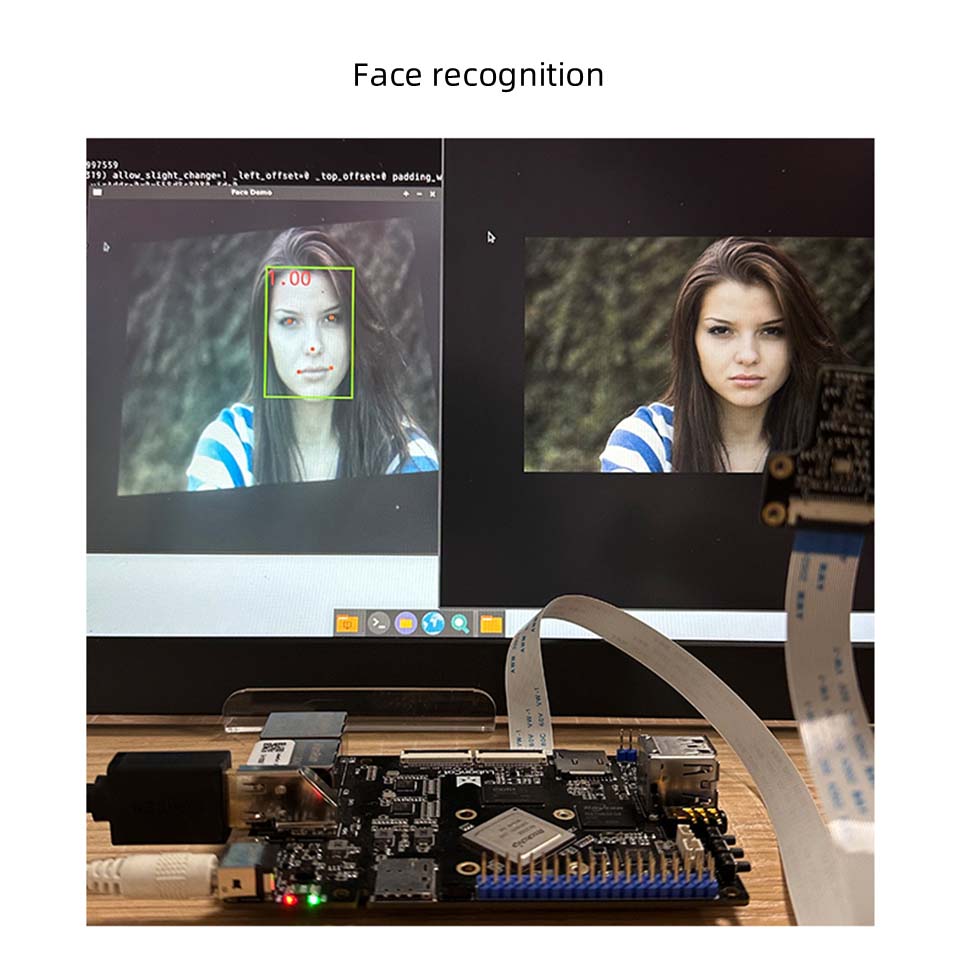

2. Sisäänrakennettu riippumaton NPU, laskentavoima voi saavuttaa 1 tops

Tukee yhtä napsautusta valtavirran arkkitehtuurimallien kytkemistä, sitä voidaan käyttää kevyisiin tekoälyn sovelluksiin

3. Tehokkaat kuvaanalyysiominaisuudet, 4K: n helppo dekoodaus

Tukee 4K@30 Frames H.265 \ VP9 -muodon dekoodausta ja 1080p60 kehyksen H.264 -muodon koodaus

4. Rikkaat laajennusrajapinnat vastaamaan oheislaitteiden tarpeita

Gigabit-verkkoportilla, LVD-levyillä, USB3.0/2.0: lla, MIPI DS1: llä, nelisuuntaisella MIPICS1: llä, äänirajapinnalla, infrapunavastaanotolla, TF-kortinpidikkeellä ja muilla rajapinnoilla se voi helposti laajentaa Ethernet-ethernet-, TF-kortti-, kameraa, näyttöä, mikrofonia ja muita laitteita; Lisäksi on olemassa erilliset RS232, RS485, CAN, ADC -hankintarajapinnat erilaisten ulkoisten tarpeiden tyydyttämiseksi.

Tuotesovellus

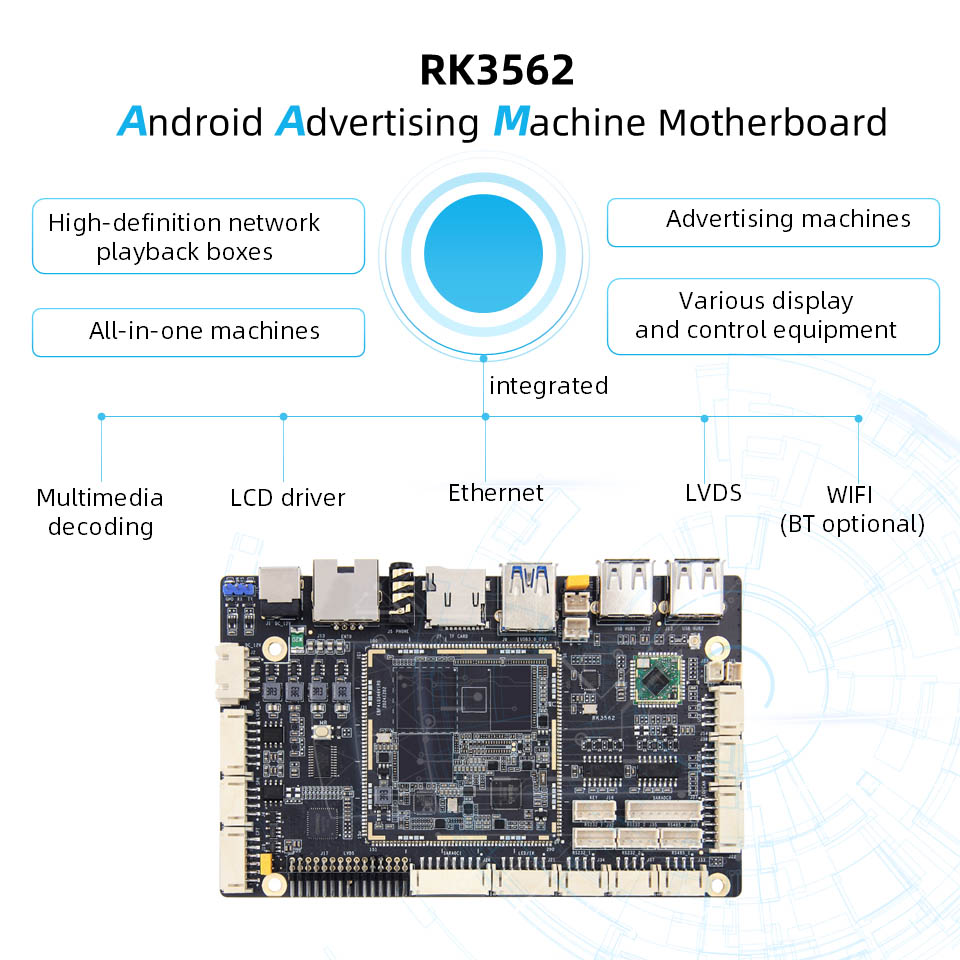

Soveltuu teräväpiirtoverkkosoittimiin, mainoskoneille ja all-in-one-koneisiin jne. Integroi multimediadekoodat, LCD-ohjain, Ethernet, LVDS, WiFi (Bluetooth-toiminto valinnainen)

Parametrit

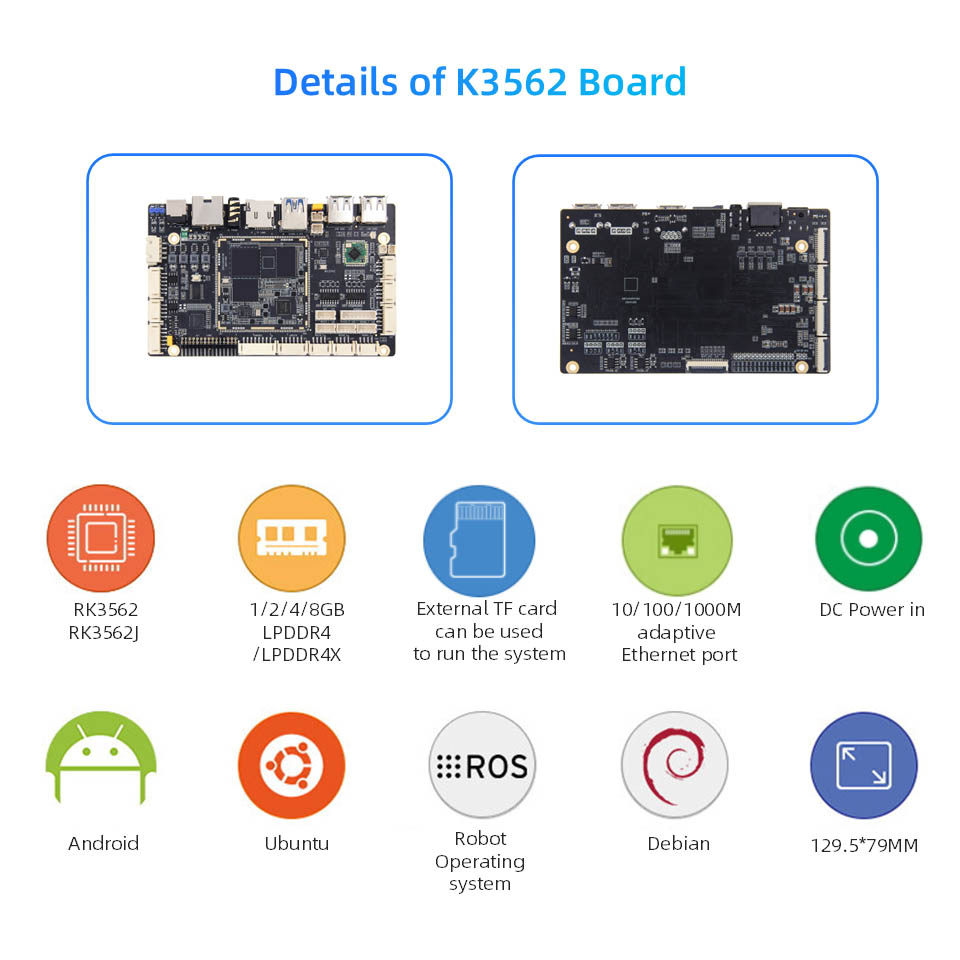

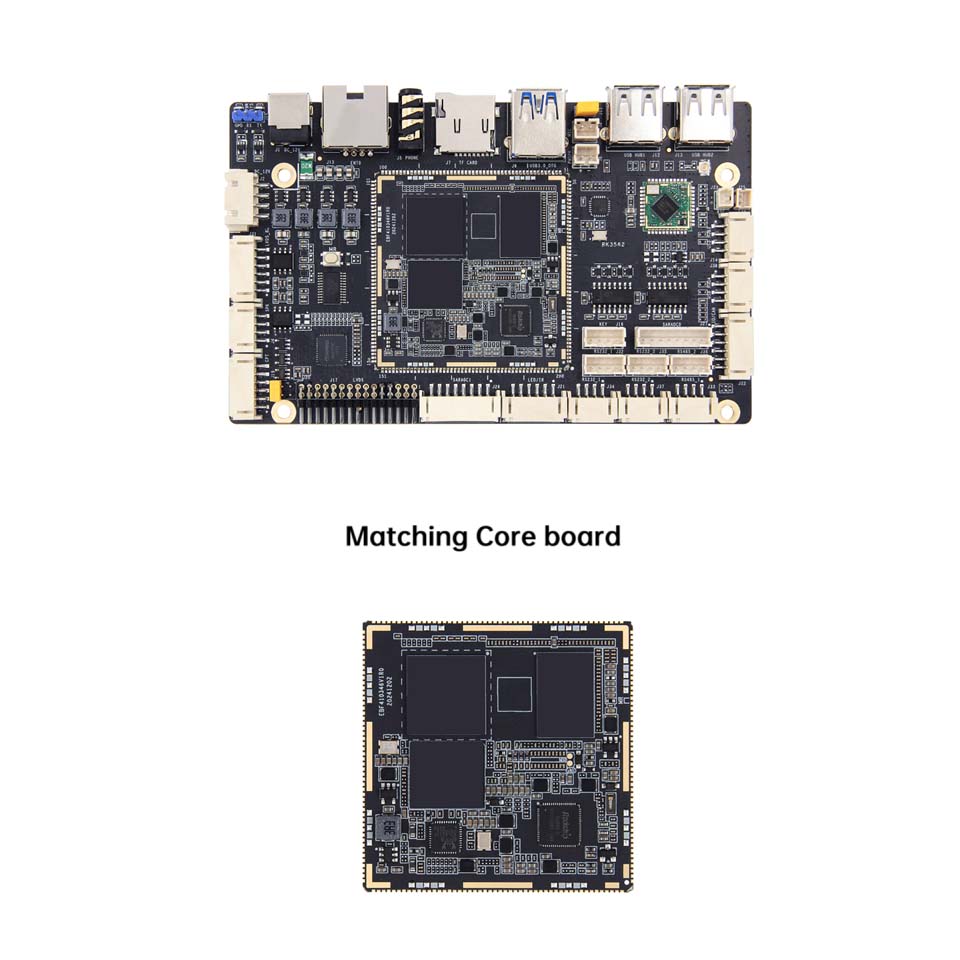

Luban Cat 1HS -kortin laitteistokokoonpanot

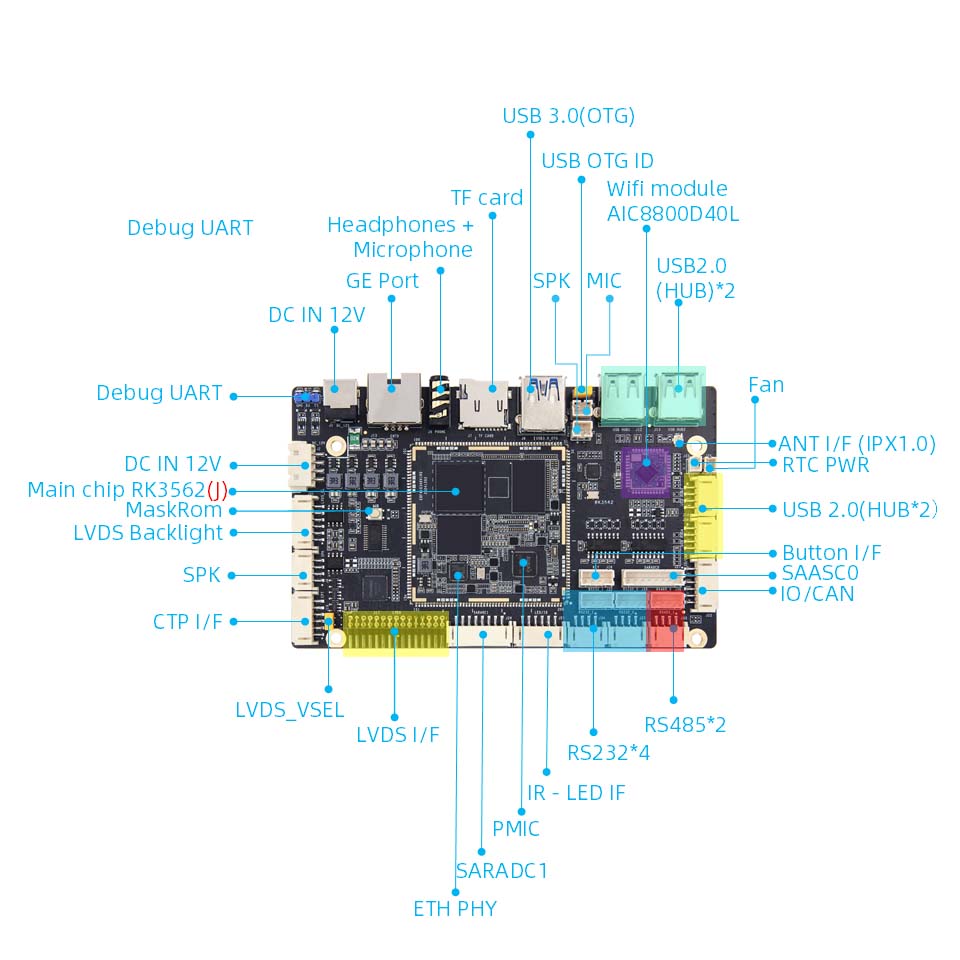

● Pääpiiri:

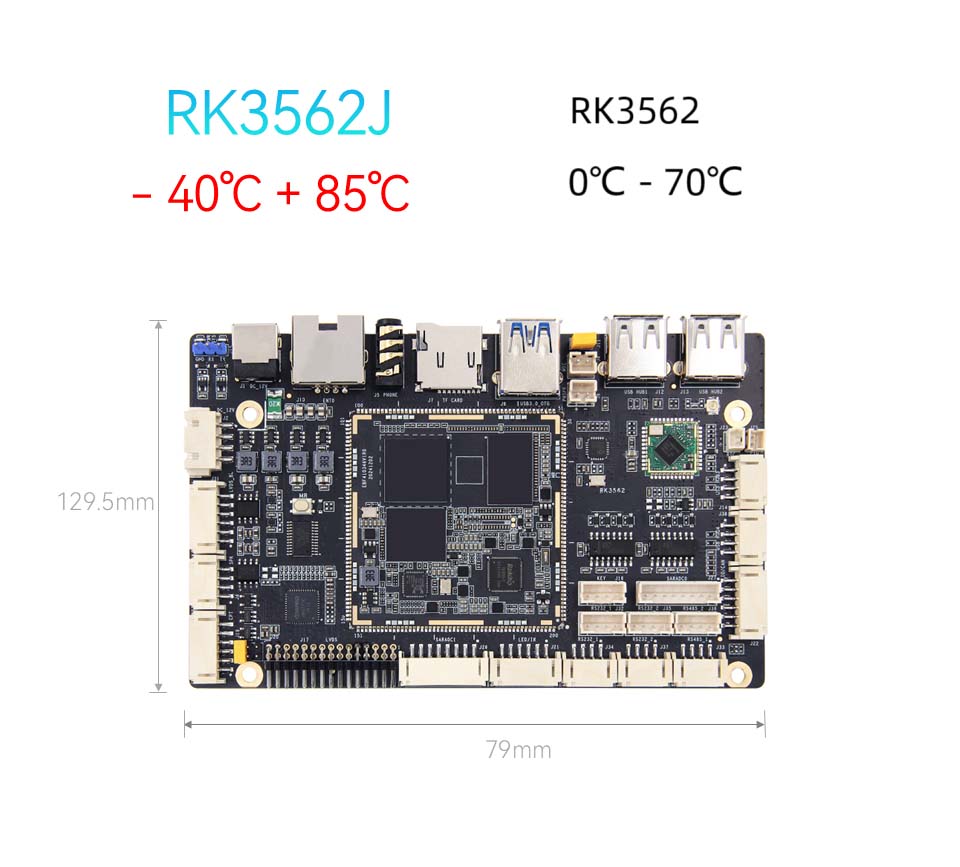

● Malli: RK3562/RK3562JCPU: Neliytiminen aivokuori-A53, päätiheys jopa 2,0 gHzgpu: Mali-G52NPU: 1TOPS-laskentavoima (teollisuusluokka RK3562J ilman NPU)

● Muisti: 1/2/4/8 Gt, LPDDR4/4X (muokattavissa)

● Varastointi: 8/32/64/128 Gt, EMMC (muokattavissa)

● Power Interface: DC 12V@2A DC -syöttö

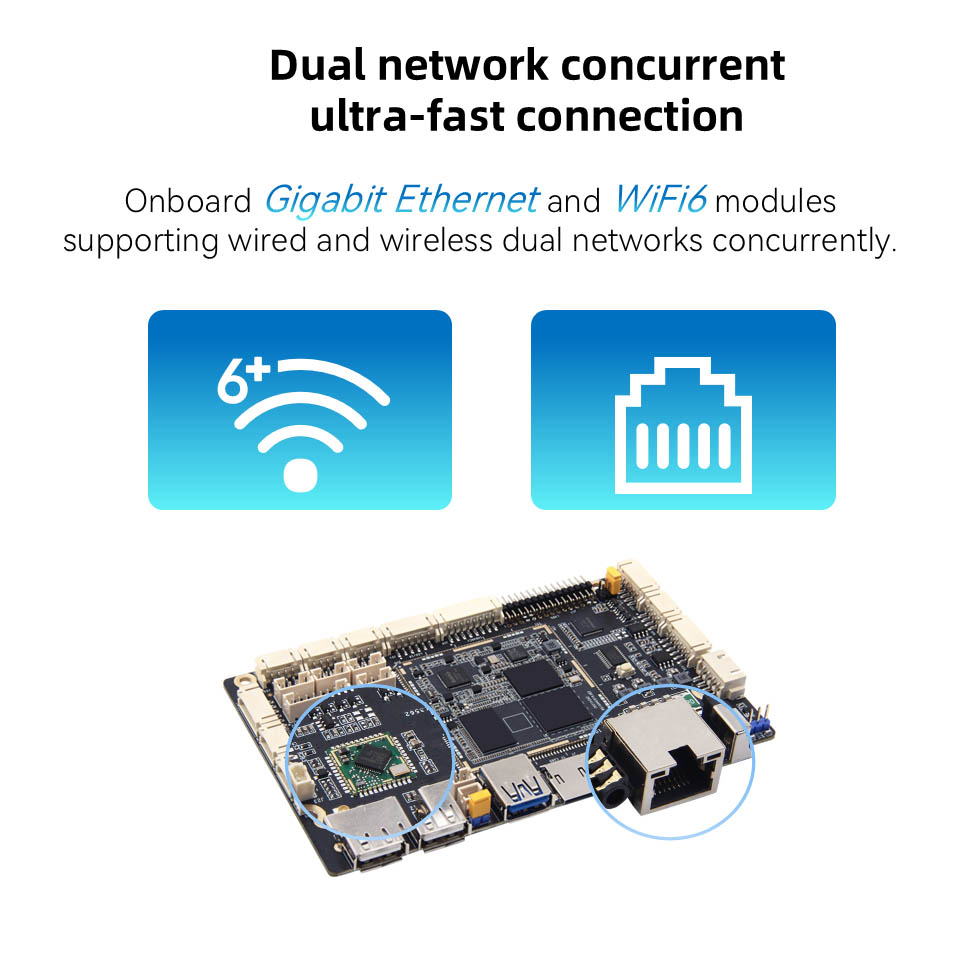

● Ethernet: Gigabit -verkkoportti*1, tukee 10/100/1000Mbps datan siirtonopeutta

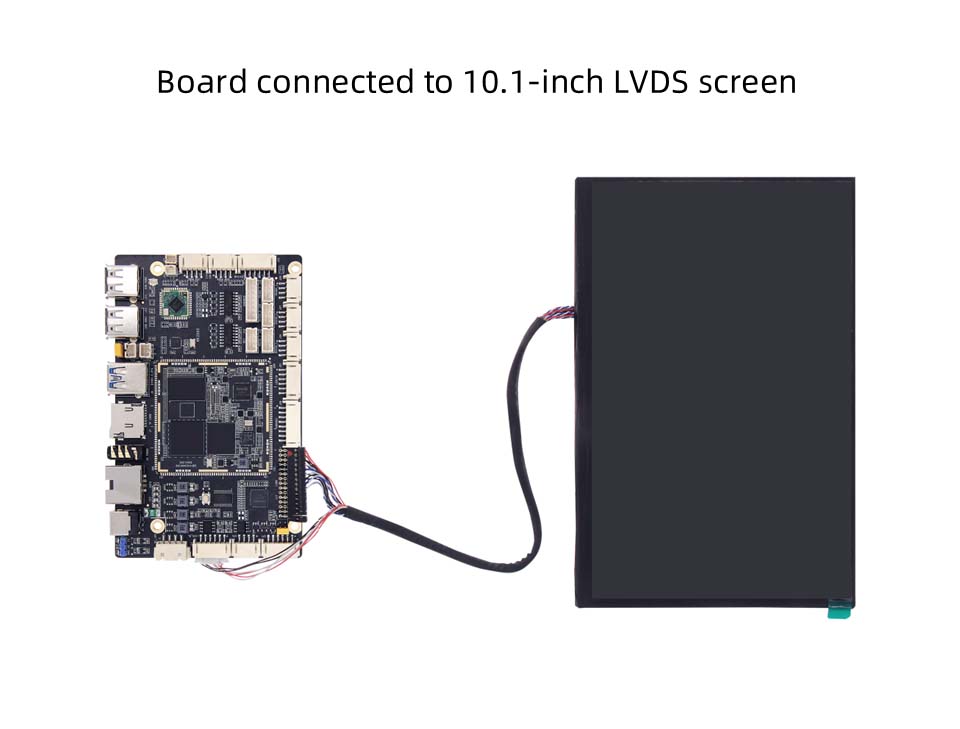

● LVDS: 2*15Pin LVD -näytön rajapinta*1

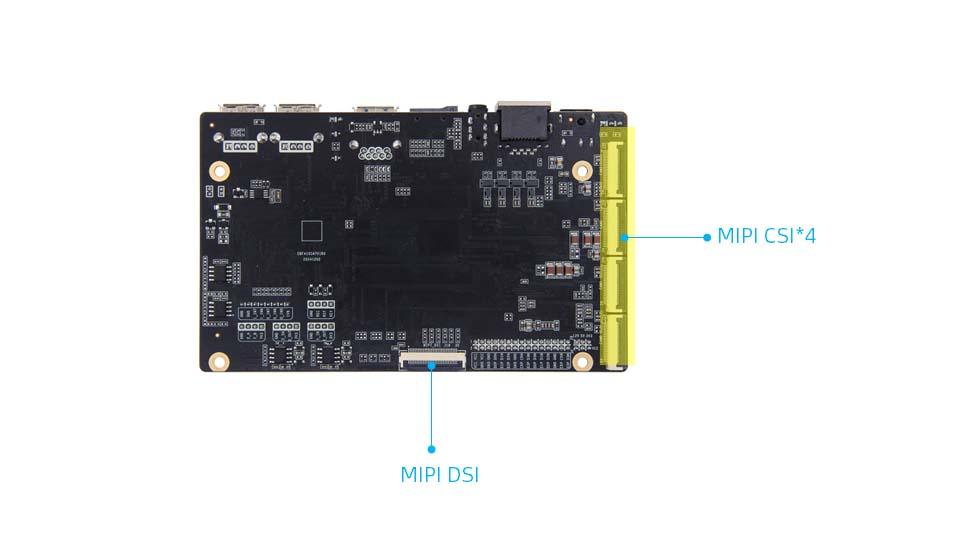

● MIPI-DSI: MIPI-näyttörajapinta*1, Mipidsi ja LVDS-rajapinta käytetään uudelleen, ja oletuksena on muodostaa yhteys LVDS-näytölle. Jos päätät muodostaa yhteyden mipidsiin, sinun on muutettava vastus

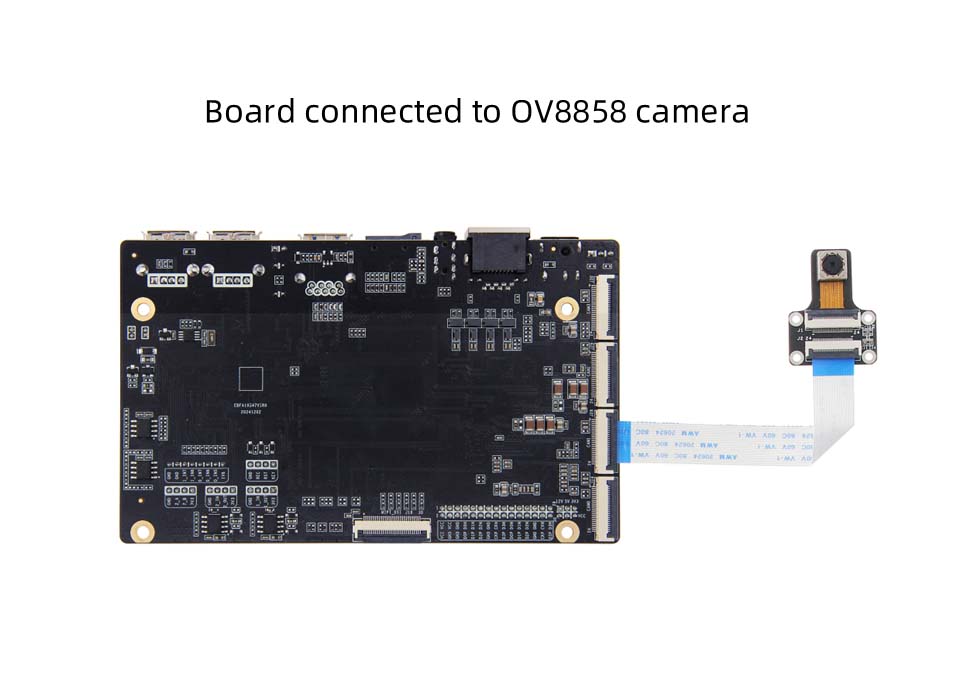

● MIPI-CSI: MIPI-kameran rajapinta*4, voidaan kytkeä myymälän IMX415/OV8858-kameraan (oletusyhdistelmä on OV8858-kamera)

● Kapasitiivinen kosketusnäyttö: LVDS -kosketusnäyttörajapinta*1

● LCD -taustavalo: LVDS -taustavalojen rajapinta*1

● Screen Power -rajapinta: LVD -jännitteen valintarajapinta*1

● USB2.0: USB Hub -rajapinta*4

● USB3.0: USB OTG -rajapinta*1, oletuslaite on laitetila, tila voidaan valita hyppääjän korkin kautta

● WiFi: Ajoneuvon WiFi6 -moduuli, malli: AIC8800D40L

● TF -kortin haltija: Tuki Micro SD (TF) -kortti järjestelmän käynnistämiseksi, enintään 512 Gt
