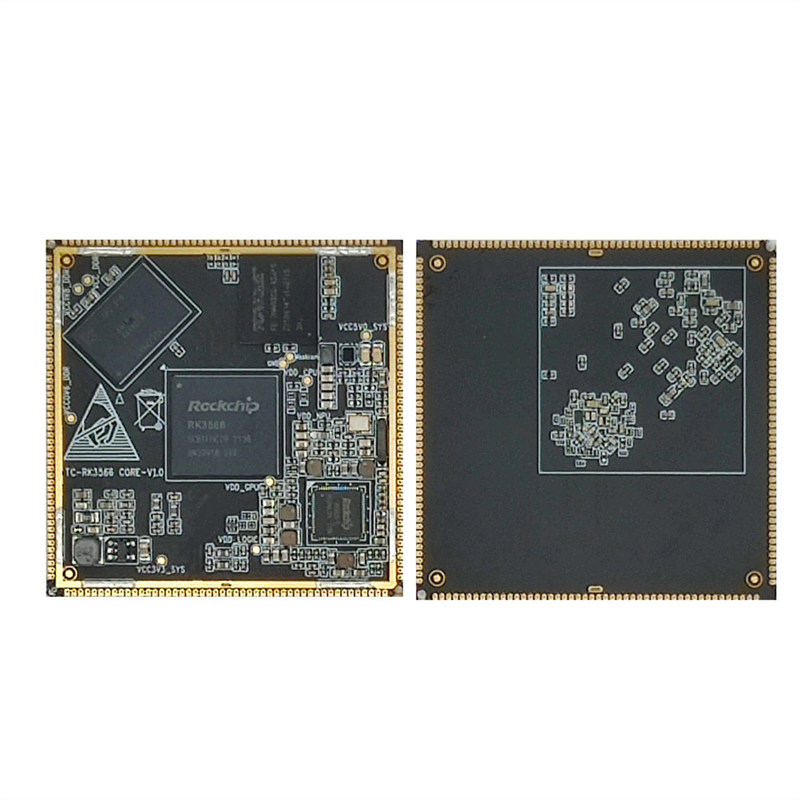

RockChip RK3566 Core Board

Thinkcore on johtava China RockChip RK3566 Core Board -valmistaja. Se tukee kaksois gigabitin mukautuvien RJ45 Ethernet -porttien kokoonpanoa, jotka voivat käyttää ja lähettää tietoja sisäisissä ja ulkoisissa verkoissa kaksoisverkkoporttien kautta parantamalla verkon lähetystehokkuutta; tukee langatonta verkkoa.

Lähetä kysely

Tuotteen Kuvaus

Thinkcore on johtava China RockChip RK3566 Core Board -valmistaja.

Tästä tuotteesta

• Se tukee kaksois gigabitin adaptiivisen RJ45 Ethernet -porttien kokoonpanoa, jotka voivat käyttää ja lähettää tietoja sisäisissä ja ulkoisissa verkoissa kaksoisverkkoporttien kautta, parantamalla verkonsiirtotehokkuutta; langattoman verkon tukeminen

• GPU tukee OpenGL ES3.2/2,0/1,1, vulkan1.1; VPU voi toteuttaa 4K 60FPS H.265/H.264/VP9 -videodekoodaus ja 1080p 100FPS H.265/H.264 Videokoodaus; NPU tukee Caffe/TensorFlowia ja muuta arkkitehtuurimallien yhden napsautuksen kytkemistä.

• RK3566 hyväksyy 22 nm: n edistyneen tekniikan, jonka päätiheys on jopa 2,0 GHz, CPU voidaan varustaa jopa 8 Gt: n muistikapasiteettilla, joka voi saavuttaa 32 -bittisen bitin leveyden ja taajuuden jopa 1600MHz: iin saakka.

• RK3566: lla on MIPI-CSIX2, MIPI-DSIX2, HDMI2.0, EDP-videosajapinta, joka voi tukea jopa kolme näyttöä eri näytöllä; Sisäänrakennettu 8 metrin ISP-kuvasignaaliprosessori, joka voi tukea kaksoiskameroita ja HDR-toimintoja;

• TC-RK3566-alusta tukee Android 11.0-, Linux Buildroot-, Ubuntu- ja Debian-käyttöjärjestelmiä. Järjestelmä toimii vakaasti ja luotettavasti, SDK on avoimen lähdekoodin, joka edustaa asiakkaiden riippumatonta kehitystä.

Tuotepäällikkö Parametrit
Virtalähtöpinta	12V@2A DC -tulo, DC -käyttöliittymä
Pääryhmä	RK3568, Quad Cortex-A55 10 GHz ， Mali-G52
Ryntätä	1/2/4/8 Gt ， LPDDR4/4X ， 1560MHz
Säilytys-	8/32/64/128 Gt ， EMMC
Ethernet	2,5 g Ethernet satama2; 10/100/1000m mukautuva Ethernet -portti2
HDMI	HDMI2.0 -näyttörajapinta, Tuki kaksoisnäytön näyttö MIPI-DSI: llä
MIPI-DSI	MIPI -näyttö Rajapinta, Wildfire MIPI -näyttö voidaan kytkeä, tue kaksoisnäyttö Näyttö HDMI2.0: lla
Mipi-chi	Mipi-kamera rajapinta
USB2.0	Tyyppi A osoittaa Rajapinta 1 (isäntä). Tyyppi-C-käyttöliittymä 1 (OTG), joka on laiteohjelmistopoltto käyttöliittymä ja jaetaan virtarajapinnan kanssa
USB3.0	Tyypin A-portti*1 (Isäntä)
PCIE -käyttöliittymä	Mini-pcie Rajapinta, sitä voidaan käyttää täyskorkean tai puolikorkean wifi-verkkokortin kanssa, 4G moduuli tai muut mini-pcie-rajapintamoduulit
SATA -käyttöliittymä	Tavanomainen SATA rajapinta
Kiintolevy PWR toimitusrajapinta	Tukee 12 V tulos
SIM -kortin pidike	SIM -kortti Toiminto on käytettävä 4G -moduulin kanssa
40Pin -rajapinta	Yhteensopiva Raspberry Pi 40Pin -rajapinta, tukee PWM: tä, GPIO, I²C, SPI, UART -toiminnot
Virheenkorjaus satama	Laiminlyönti Parametri 1500000-8-N-1
TF -kansi	Tuki Micro SD (TF) kortin käynnistysjärjestelmä, jopa 128 Gt
äänisatama	Kuulokkeet + mikrofonin syöttö 2 in 1 -rajapinta
SPK -puhuja rajapinta	1W Power -kaiutin voidaan yhdistää
Painike	Virtapainike, Maskrom -painike; Palautuspainike
Infrapuna vastaanotin	tuet infrapunakaukosäädintoiminto
Tuulettimen käyttöliittymä	tukee Tuulettimien asennus lämmön hajoamiseen
RTC -akku rajapinta	Tukee RTC: tä funktio
