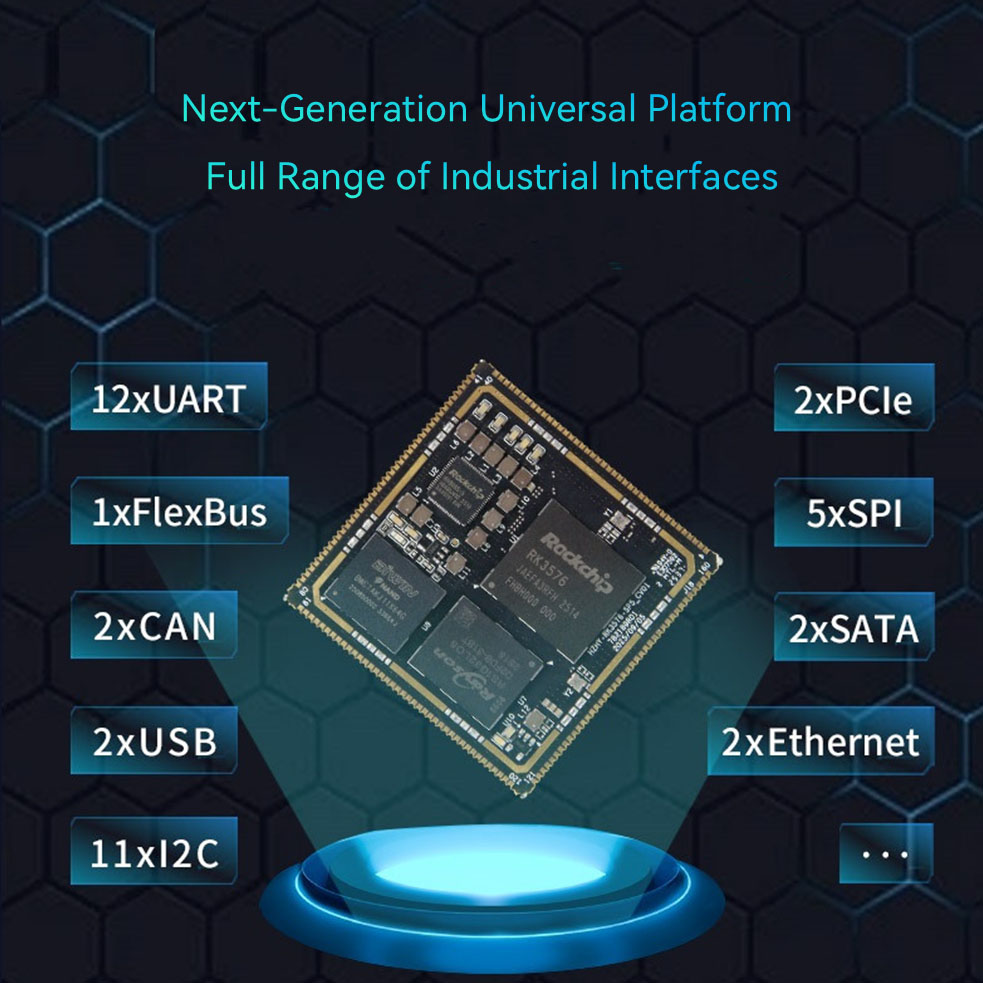

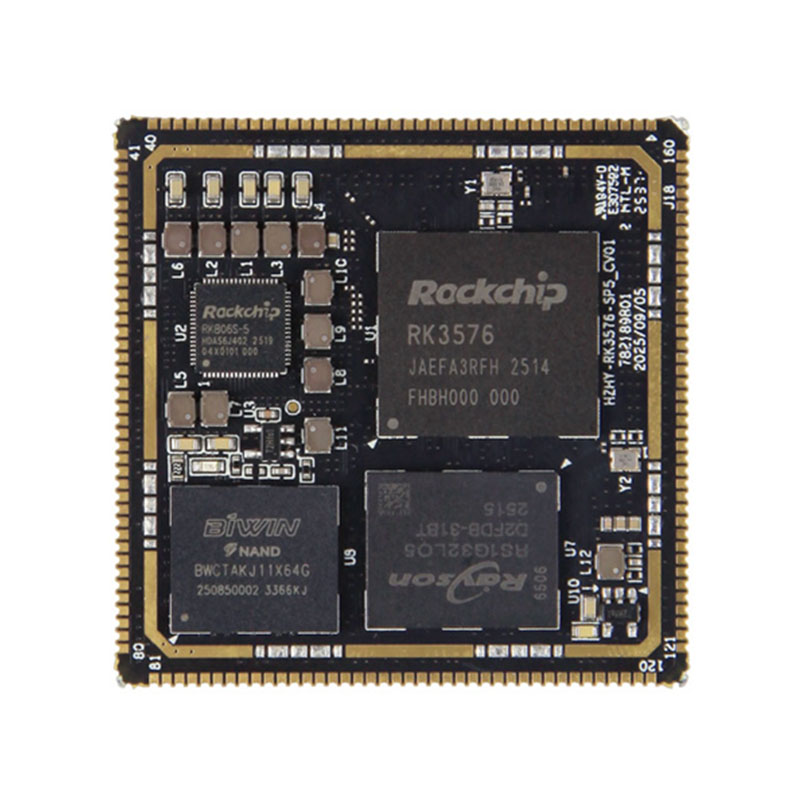

Rockchip RK3576 SOM

Rockchip RK3576 System on Module (SOM) on korkean suorituskyvyn teollisuustason sulautettu ratkaisu, joka on suunniteltu tarjoamaan laaja valikoima älykkäitä reunalaitteita. Tämä Rockchipin edistyneen prosessoriteknologian varaan rakennettu kompakti ja integroitu SOM tarjoaa poikkeuksellisen laskentatehon, vankat tekoälyn päättelyominaisuudet ja luotettavan multimediasuorituskyvyn, joten se on ihanteellinen valinta teollisuusautomaatioon, AIoT:hen ja sulautettuihin älykkäisiin järjestelmiin.

Lähetä kysely

Tuotteen Kuvaus

RK3576 SOM:n ytimenä on tehokas kahdeksanytiminen prosessorikokoonpano, jossa on neljä Cortex-A72-ydintä 2,2 GHz:llä ja neljä Cortex-A53-ydintä 1,8 GHz:llä. Tämä big.LITTLE heterogeeninen arkkitehtuuri mahdollistaa älykkään kuormituksen tasapainotuksen, joka takaa erinomaisen suorituskyvyn monimutkaisessa moniajossa ja optimoi tehokkuuden pidennetylle toiminnalle – kriittinen teollisuusympäristöissä, joissa on tiukat energiavaatimukset.

RK3576 SOM on varustettu 6TOPS@INT8 NPU:lla ja se on erinomainen laitteen tekoälyn päättelyssä. Se tukee sekatarkkuustoimintoja, mukaan lukien INT4, INT8 ja FP16, ja on täysin yhteensopiva valtavirran syväoppimiskehysten, kuten TensorFlow ja PyTorch, kanssa. Tämän ansiosta kehittäjät voivat ottaa saumattomasti käyttöön tekoälysovelluksia, kuten tietokonenäön, puheentunnistuksen ja reuna-analytiikkaa ilman pilvilaskentaa, mikä vähentää viivettä ja parantaa tietojen yksityisyyttä.

Integroitu Mali-G52 MC3 GPU parantaa entisestään SOM:n multimedia- ja grafiikkaominaisuuksia. Se tukee alan standardeja, kuten OpenGL ES 3.2 ja Vulkan 1.2, ja mahdollistaa sujuvan 3D-toiston, teräväpiirtovideon käsittelyn ja edistyneen käyttöliittymän visualisoinnin – täydellinen sovelluksiin, kuten teollisuuskäyttöliittymään, digitaalisiin opasteisiin ja älykkäisiin valvontajärjestelmiin.

Teollisuustason ratkaisuna RK3576 SOM on suunniteltu täyttämään teollisuusympäristöjen tiukat vaatimukset, mikä takaa vakaan toiminnan ankarissakin olosuhteissa. Tarjoamme joustavia OEM- ja ODM-räätälöintipalveluita, jotka on räätälöity projektisi vaatimuksiin, mukaan lukien mukautetut käyttöliittymäkokoonpanot, muistivaihtoehdot ja ohjelmiston optimointi. Tarvitsetpa sitten tavallisen RK3576-sydänlevyn tai täysin räätälöidyn sulautetun levyn, ratkaisumme nopeuttaa tuotekehityssykliäsi ja lyhentää markkinoilletuloaikaa.

Valitse Rockchip RK3576 SOM luotettavaksi, tehokkaaksi sulautetuksi alustaksi, jossa yhdistyvät teollisuustason kestävyys, tehokas tekoälylaskenta ja monipuolinen räätälöinti – avaa uusia mahdollisuuksia älykkäille reunasovelluksille.

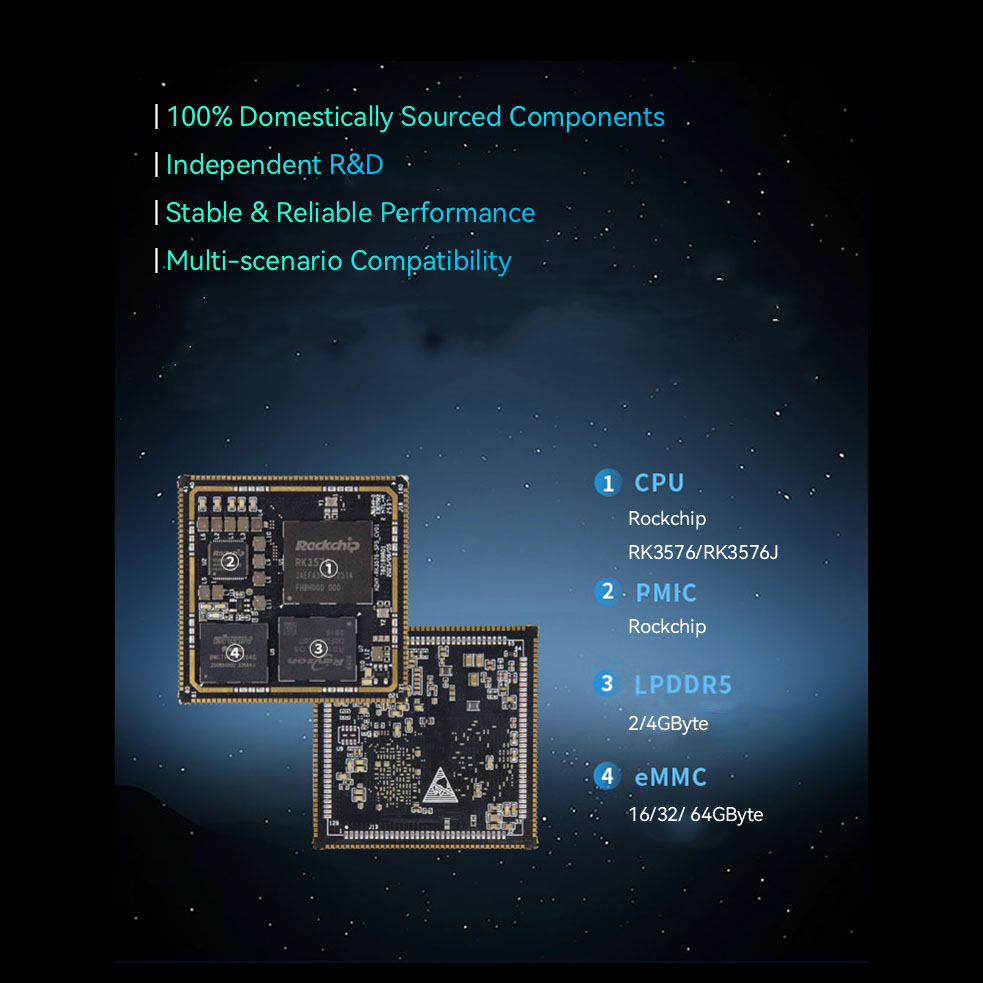

RK3576 SOM -laitteiston tekniset tiedot

● CPU: neliytiminen Cortex-A72-prosessori + neliytiminen Cortex-A53-prosessori

● Kellonopeus: 2,2 GHz

● Muisti: 2/4GB LPDDR5 (Kapasiteetti vaihtelee ostetun version mukaan)

● EMMC: 32/64 Gt eMMC (Kapasiteetti vaihtelee ostetun version mukaan)

● Multimedian käsittely: Tukee 4K@120fps H.265-, VP9-, AVS2- ja AV1-dekoodereita; tukee 4K@60fps H.264-dekooderia; tukee 4K@60fps H.264- ja H.265-koodareita, korkealaatuista JPEG-kooderia/dekooderia

● Grafiikkaprosessori: ARM Mali-G52-MC3

● NPU: Sisäänrakennettu itsenäinen NPU, 6 TOPS laskentatehoa @INT8

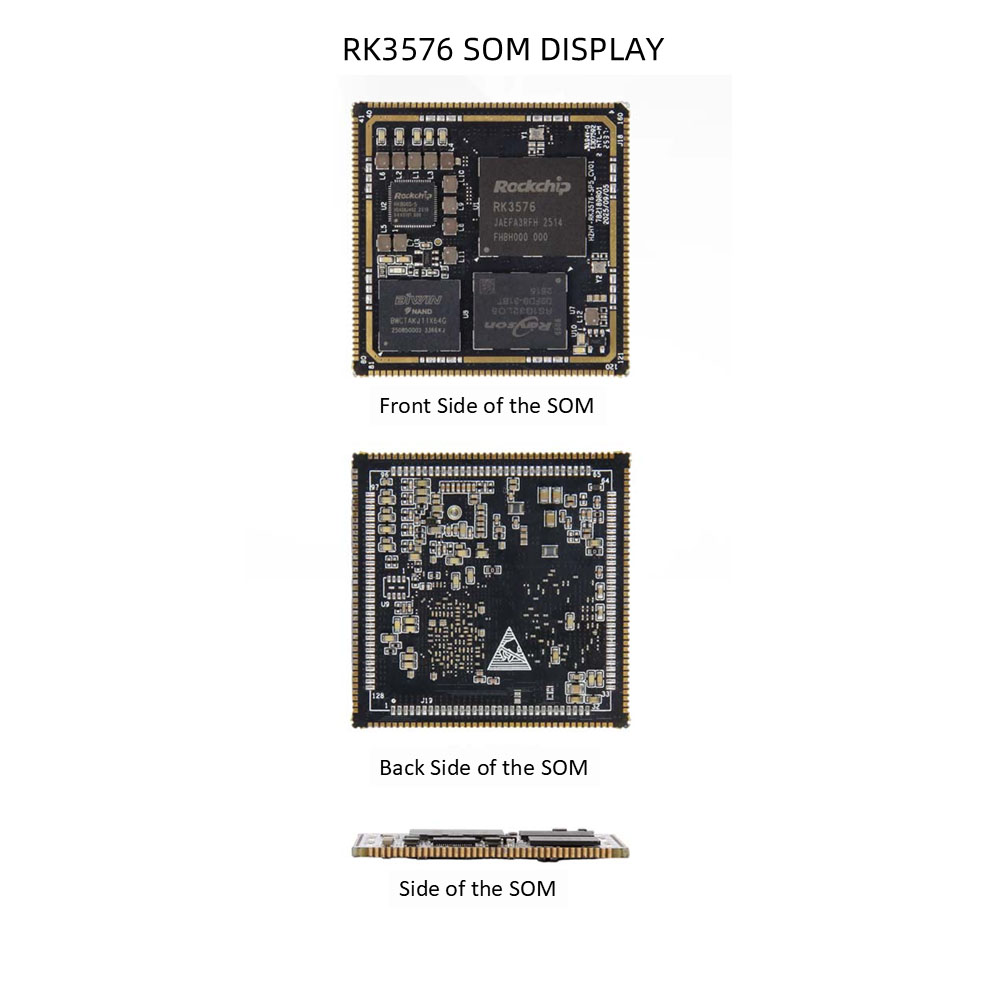

● Mitat: 45mm x 45mm

● Liitäntä: Leima-reikäliitäntä, 288 nastaa

● Lämpötila: -40°C~+85°C / 0°C~+70°C

● Käyttöjännite: 5 V

● Käyttöjärjestelmä: Linux, Ubuntu

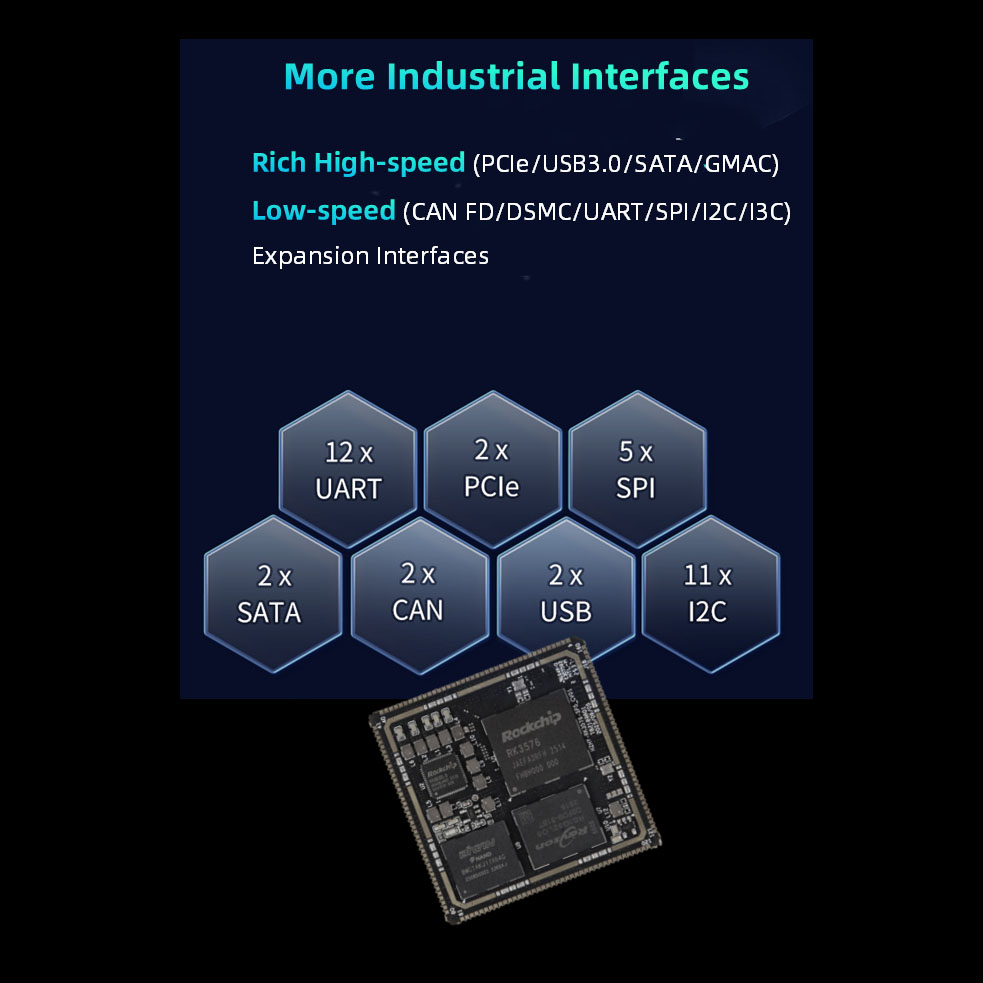

RK3576 SOM toiminnalliset parametrit

● SDMMC (≤2 kanavaa): Tukee SDI03.0- ja MMCV4.51-protokollaa. 4-johtiminen dataväylän leveys; tukee SDR104-tilaa, jonka enimmäisnopeus on 200 MHz. Huomautus: Vain SDMMC0 tukee järjestelmän käynnistystä, ja se on oletusarvoisesti SD-korttitoiminto.

tukee laiteohjelmiston päivitystä SD-kortin kautta, kun EMMC/UFS on tyhjä, ja tukee myös EMMC/UFS:n laiteohjelmistopäivitystä SD-kortin kautta EMMC/UFS-käynnistyksen jälkeen; SDMMC0 konfiguroi VCCIO_SD_S0:n 1,8 V:n tai 3,3 V:n ulostuloon oheislaitteen ja todellisen käyttötilan mukaan; SDMMC1 on 3,3 V; jotkut pin-resurssit on multipleksoitu.

● SARADC (≤7 kanavaa): SARADC-resoluutio on 12-bittinen, nopeus 1MS/s, tulojännitealue on 0-1,8V; Huomautus: SARADC_VINO_BOOT on tarkoitettu SYSTEMBOOT-käynnistysjärjestyksen asettamiseen, eikä sitä voi käyttää muihin toimintoihin. SARADC_VIN1 on oletusarvoisesti avainarvon näytteenottoportti, ja se on multipleksoitu palautustilan painikkeeksi (ei muokattavissa);

SARADC_VIN2 on levyn laitteistotunnus, ei tuoda esiin; SARADC_VIN3 on multipleksoitu äänentunnistusta varten;

SARADC_VIN4~7 voidaan käyttää suoraan.

● USB (≤2 kanavaa): Huomautus: USB2_OTG0 on laiteohjelmiston oletuspolttoportti RK3576:lle, muista varata tämä liitäntä sovelluksessa. USB3 ja USB2.0 OTG voivat toimia vain laitteena tai isäntänä samanaikaisesti; USB3 OTG0:n SS-signaali (5 Gbps) on multipleksoitu DP1.4:llä; USB3 OTG1:n SS-signaali (5 Gbps) on multipleksoitu PCIE1:n tai SATA1:n kanssa, eikä USB-toimintoa voi käyttää, kun se on asetettu PCIE- tai SATA-toimintoon;

● SATA (≤2 kanavaa): Tukee SATA PM -toimintoa, jokainen portti voi tukea 5 laitetta; tukee SATA 1.5Gb/s, SATA 3.0Gb/s, SATA 6.0Gb/s; tukee eSATAa.

Huomautus: SATA0- ja PCIe0-ohjaimet on multipleksoitu; SATA1- ja PCIe1- tai USB3_OTG1-ohjaimet on multipleksoitu;

● PCIe (≤2 kanavaa): 2 PCIe 2.1 -ohjainta, molemmat tukevat vain RC-tilaa;

Huomautus: PCIe0- ja SATA0-ohjaimet on multipleksoitu; PCIe1- ja SATA1- tai USB3_OTG1-ohjaimet on multipleksoitu;

● MIPI DPHY CSI RX (≤2 kanavaa): 2 MIPI DPHY CSI RX -porttia, jotka tukevat 2/4-kaistaista MIPI-CSI-tilaa;

Huomautus: Jakamista 2-kaistainen + 2-kaista -tilaan ei tällä hetkellä tueta. enintään 2 kameraa voidaan liittää;

● MIPI DCPHY CSI RX (≤1 kanava): 1 MIPI DCPHY CSI RX -portti, joka tukee 1/2/4-kaistaista MIPI-DPHY-tilaa tai 0/1/2 Trio MIPI-CPHY -tilaa;

● Huomautus: Jakamista 2-kaistainen + 2-kaista -tilaan ei tueta; MIPI DCPHY Combo PHY:n TX ja RX voidaan määrittää vain samanaikaisesti DPHY TX- ja DPHY RX -tiloiksi tai samanaikaisesti CPHY TX- ja CPHY RX -tiloiksi. CIF (≤1 kanava): 1 kanavan maksimi 16-bittinen DVP-liitäntä, tukee 8/10/12/16-bittistä;

Huomautus: 3,3 V liitäntä, jotkut pin-resurssit jaetaan;

● HDMI TX (≤1 kanava): Tukee HDMI 2.1:een asti, maksimituki 4K@120Hz:lle, tukee HDMI FRL -tilaa ja on taaksepäin yhteensopiva HDMI TMDS -tilan kanssa;

Huomautus: Jaettu eDP-ohjaimen kanssa;

● eDP (≤1 kanava): Tukee eDP 3.1:tä asti, maksimituki 4K@60Hz:lle, tukee 1/2/4 Lane -tiloja, ei tue Swap-toimintoa; Huomautus: Jaettu eDP-ohjaimen kanssa;

● MIPI DCPHYCSI TX (≤1 kanava): 1 MIPI DCPHYCSI RX -portti, tukee 1/2/3/4 Lanes MIPI-DPHY -tilaa tai 0/1/2 Trio MIPI-CPHY -tilaa;

● Huomautus: Ei tue jakamista 2Lane+2Lane-tilaan; MIPI DCPHY Combo PHY:n TX ja RX voidaan määrittää vain samanaikaisesti DPHY TX-, DPHY RX -tilaksi tai samanaikaisesti CPHY TX-, CPHY RX -tilaksi.

● DP (≤1 kanava): Tukee jopa eDP 3.1:tä, maksimituki 4K@120Hz:lle, tukee 1/2/4 Lane -tiloja, tukee Swap-toimintoa;

Huomautus: Jaettu USB3 OTG0:n SS-signaalin kanssa;

● LCD (≤1 kanava): Tukee 24-bittistä RGB-tilaa, maksimiresoluutio 1920x1080@60Hz; tukee 16-bittistä BT1120-tilaa, maksimiresoluutio 1920x1080@60Hz; tukee 8-bittistä BT656-tilaa, maksimiresoluutio 720x576@60Hz; Huomautus: Jotkut pin-resurssit jaetaan.

● EBC (≤1 kanava): Tukee 8-bittistä/16-bittistä lähtöä, enintään 32 harmaasävytasoa, maksimiresoluutio 2560x1920@85Hz;

Huomautus: Jotkut pin-resurssit jaetaan.

● Ääni (≤9 kanavaa): 5 SAI-ryhmää, jotka tukevat master-slave-tilaa, 8–32 bitin leveys ja näytteenottotaajuus jopa 48 kHz; 2 PDM-ryhmää, master-tila, joka tukee 8-kanavaista tuloa, 16-32-bittistä leveyttä ja näytteenottotaajuutta 192 kHz asti; 2 ryhmää SPDIFTX; 1 ryhmä DSM PWMAudio;

Huomautus: Neljä ASRC-moduulia (Asynchronous Sample Rate Converter) toimitetaan audiodatan näytteenottotaajuuden muuntamista varten; 1,8V/3,3V-liitäntä, jotkin pin-resurssit jaetaan;

● Ethernet (≤2 kanavaa): Tukee kahta RGMII-liitäntää 10/100/1000 Mbps tiedonsiirtonopeudella.

Huomautus: 3,3 V RGMII/RMII-liitäntä, jotkut pin-resurssit jaetaan.

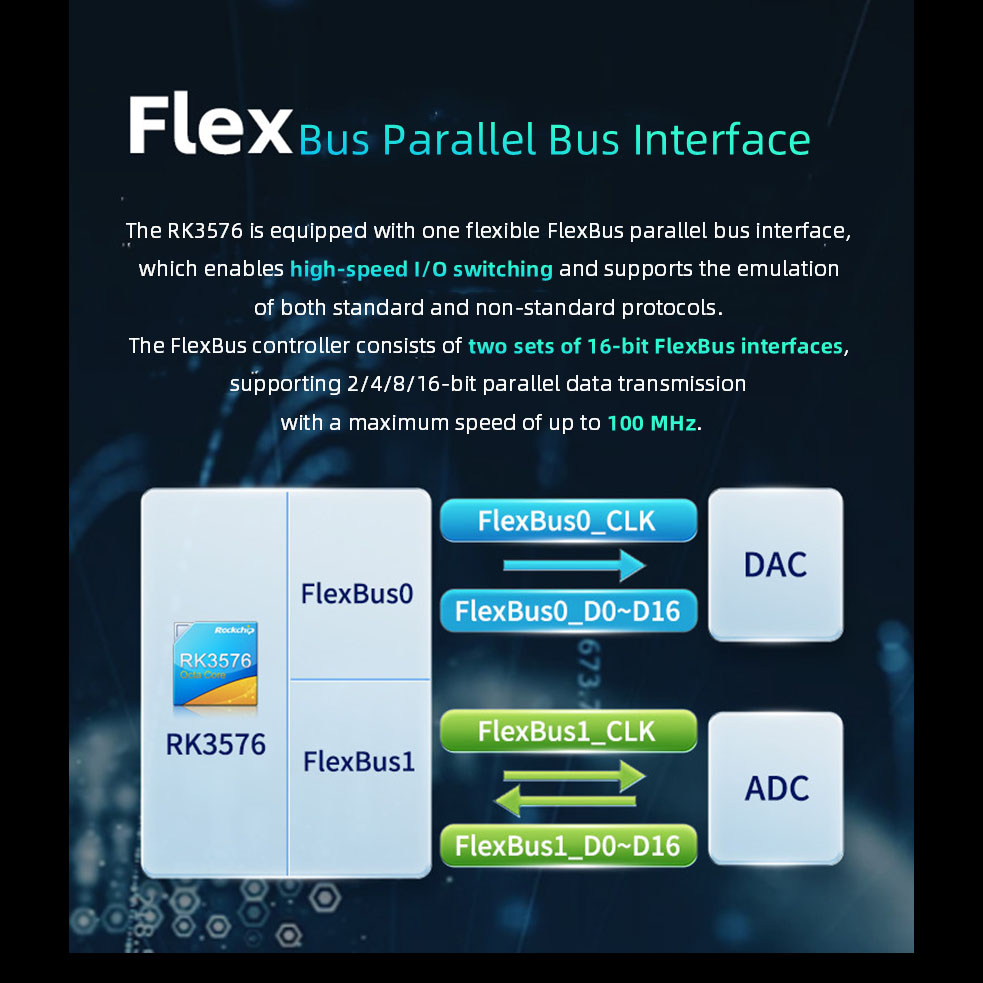

● FlexBus (≤1 kanava): Tukee yhtä joustavaa rinnakkaisväyläliitäntää - FlexBus-liitäntää, joka voi saavuttaa nopean I/O-kytkennän ja emuloida joitain vakioprotokollia tai epäsäännöllisiä protokollia. Tyypillinen sovellusskenaario on nopean 16-bittisen ADC:n ja 16-bittisen DAC:n yhdistelmä.

Huomautus: 3,3 V liitäntä, jotkut pin-resurssit jaetaan.

● DSMC (≤1 kanava): Double Data Rate Serial Interface. Käytetään pääasiassa PSRAM-laiteviestinnässä tai LocalBusin oheisviestinnässä (kuten FPGA). Huomautus: 3,3 V liitäntä, jotkut pin-resurssit jaetaan.

● UART (≤12 kanavaa): Suurin tuettu tiedonsiirtonopeus on 8 Mbps.

Huomautus: 1,8V/3,3V-liitäntä, jotkut pin-resurssit jaetaan.

● I³C (≤2 kanavaa): Tukee 7- ja 10-bittisiä osoitetiloja maksiminopeudella 12,5 Mbit/s, yhteensopiva I²C-väylän kanssa, maksiminopeudella 400 Kbit/s. Huomautus: 1,8V/3,3V-liitäntä, jotkut pin-resurssit jaetaan.

● I²C (≤11 kanavaa): Tukee 7-bittisiä ja 10-bittisiä osoitetiloja, joiden enimmäisnopeus on 400 Kbit/s.

Huomautus: 1,8V/3,3V-liitäntä, jotkut pin-resurssit jaetaan. SPI (≤5 kanavaa): Konfiguroitava isäntä/orjatila. Huomautus: 1,8V/3,3V-liitäntä, jotkut pin-resurssit jaetaan.

● CAN (≤2 kanavaa): Tukee CAN-FD:tä; tukee 1Mbps.

Huomautus: 1,8V/3,3V-liitäntä, jotkut pin-resurssit jaetaan.

● PWM (≤3 kanavaa): 3 itsenäistä PWM-ohjainta, jotka tukevat jopa 16 PWM-kanavaa, 32-bittinen ajastin/laskuri.

Huomautus: 1,8V/3,3V-liitäntä, jotkut pin-resurssit jaetaan.

Huomautus: Jotkut pin-resurssit on multipleksoitu. Katso lisätietoja Pin Function Comparison -taulukosta.

Ota yhteyttä saadaksesi näytteitä ja lisätietoja!
