RockChip RK3588 Core Board Board Boardille

RKK3588 -ominaisuudet

 8 nm edistynyt prosessi, 8-ytiminen 64-bittinen arkkitehtuuri, korkea suorituskyky, pieni virrankulutus

 Arm Mali-G610 MC4 GPU, erillinen 2D-grafiikan kiihtyvyysmoduuli

 6TOPS NPU, joka mahdollistaa erilaiset AI -skenaariot

 8K videon koodaus ja dekoodaus, 8K -näyttölähtö

 Sisäänrakennetut useita näyttörajapintoja, tue moninäyttöön tarkoitettu näyttö

 Super -kuvankäsittelyominaisuudet, 48MP ISP, Useiden kameran tulojen tuki

 Rikkaat nopeat rajapinnat (PCIe, tyyppi-C, SATA, Gigabit Ethernet), helppo laajentaa

 Android ja Linux OS

Tuoteparametrit

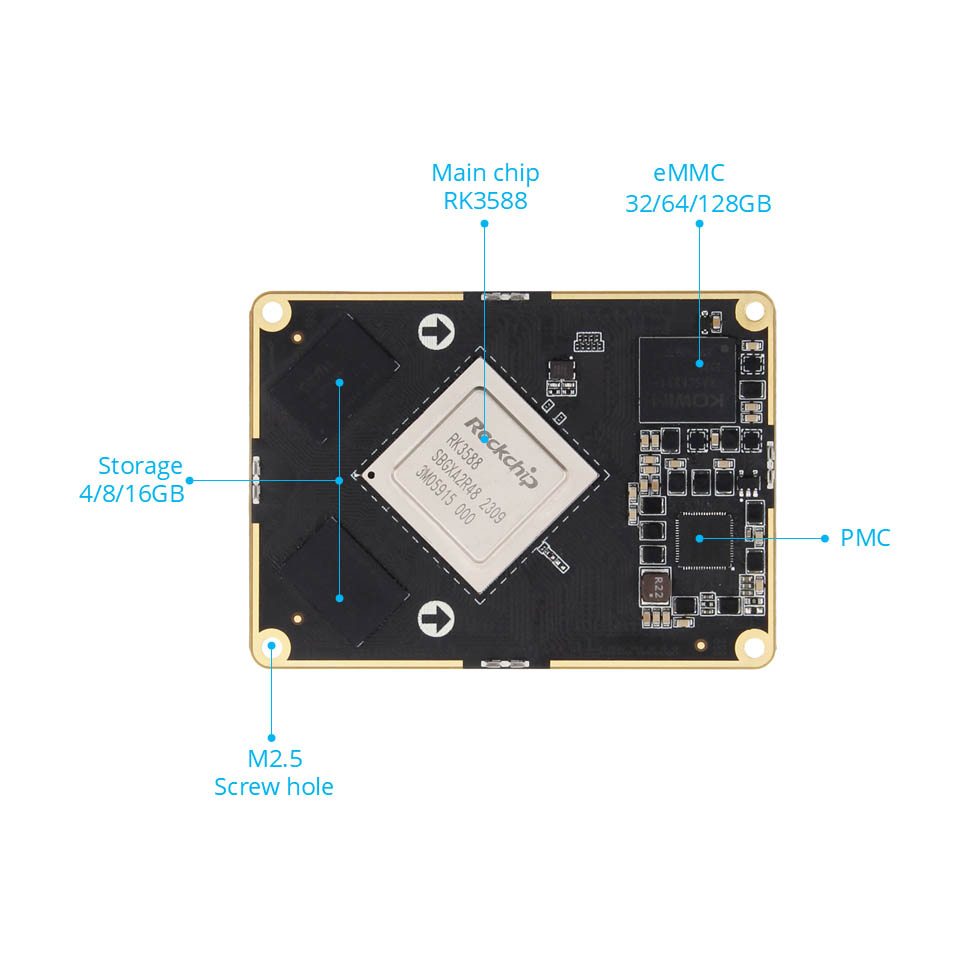

RK3588 Core Board -parametrit

 Liitäin: Urosliitin: DF40C-100DP-0.4V (51) Naisliitin: DF40C-100DS-0.4V (51)

 Pääpiiri: RK3588 (neliytiminen A76 + neliytiminen A55, Mali-G610, 6TOPS Computing Power) BTB johtaa 400 nastaan, 0,5 mm: n etäisyyteen, johtaa kaikkiin I0: een

 Muisti: 4/8/16 Gt, LPDDR4/4X

 Varastointi: 32/64/128 Gt.emmc

RK3588 Baseboard -parametrit

 Liitäin: Uros: DF40C-100DP-0.4V (51) Nainen: DF40C-100DS-0,4V (51)

 Power -rajapinta: 12 V@2A DC -tulo, DC -rajapinta*1; Power Output -rajapinta*1

 Ethernet: Gigabit -verkkoportti*2, tuki 10/100/1000Mbps tiedonsiirtotaajuus

 HDMI: HDMI12.0 Syöttö*1, enintään 3840x2160@60fps; HDMI2.1 -lähtö*2, tukee useita näytöitä muilla näytöillä, maksimiresoluutio 7680x4320@60Hz (8K resoluutio)

 MIPI-DSI: MIPI-näyttörajapinta*2 (edessä*1, takaosa*1), voidaan kytkeä MIPI-näytökseen, tukee useita näytöitä muilla näytöillä; Yhden MIPI -tilan enimmäisresoluutio 1920*1080@60Hz

 MIPI-CSI: MIPI-kameran rajapinta*6 (edessä*3, takaosaa*3), voidaan kytkeä Wildfire MIPI -kameraan

 USB2.0: USB-HostType-A-rajapinta*3

 USB3.0: USB-OTGTYPE-A-rajapinta*1; Tyyppi-C-käyttöliittymä*1, voidaan käyttää laiteohjelmiston polttamiseen, tukee DP1.4-protokollaa

 PCLE-rajapinta: Mini-PCLE-rajapinta*1 voidaan käyttää täyskorkeuden tai puolikorkean WiFi-verkkokortin, 4G-moduulin tai muun mini-pcle-rajapinnan moduulin kanssa: PCLE3.0x4-rajapinta*1

 M.2 Liitäntä: M.2EKey-käyttöliittymä*1, tukee M.2 e-avainlehttoista verkkorakimoduulista; M.2 M Key-rajapinta*1, tukee M.2 M-Key PCLE3.0*4LANES -määritystä 2280 kiintolevy

 TF -kortinpidike: Micro SD (TF) -kortin haltija*1, tukee TF -kortin käynnistysjärjestelmää, enintään 512 Gt

 SIM -kortin pidike: SIM -kortin pidike*1, SIM -korttitoiminto on käytettävä 4G -moduulin kanssa

 SATA -rajapinta: SATA -tavanomainen käyttöliittymä*1; SATA Power Interface*1, tukee 12 V -lähtöä

 CAN: CAN*2

 ADC: ADC -hankintarajapinta*1

 Debug -sarjaportti:

 Debug-sarjaportti*1 (UART2), oletusparametri 1500000-8-N-1; UART -sarjaportti*2 (UART7 & UART9); RS232*2 (UART4 & UART7);

 RS485*2 (UART4 & UART7); RS232/RS485 SELECTION PUMPER -rajapinta*2

 Ääni: Ajoneuvon mikrofoni*1; SPK-kaiutinliitäntä*2, voi yhdistää 3W Power kaiutinkuulokkeiden lähtö + mikrofonin syöttö 2-in-1-rajapinta*1

 Painike: On/POIS -painike*1; Maskrom -painike*1; Palautuspainike*1; Nollaa -painike*

 LED: Virran ilmaisin*1; Järjestelmän ilmaisin*1

 Infrapunasäyttö: Tuki infrapunakaukosäätötoiminto

 RTC: RTC Power Socket*1

 Tuulettimen käyttöliittymä: 1 V: n tai 12 V: n tuulettimen jäähdytyksen tukeminen
