RockChip RV1106 Emolevy

TP-RV1106-hallitus on suunnattu pääasiassa valmistajille ja sulautetuille lähtötason kehittäjille, ja sitä voidaan käyttää kehitykseen monilla aloilla, kuten Smart Home, turvallisuusvalvonta, teollisuusautomaatio, kulutuselektroniikka, esineiden Internet, koulutus ja viihde.

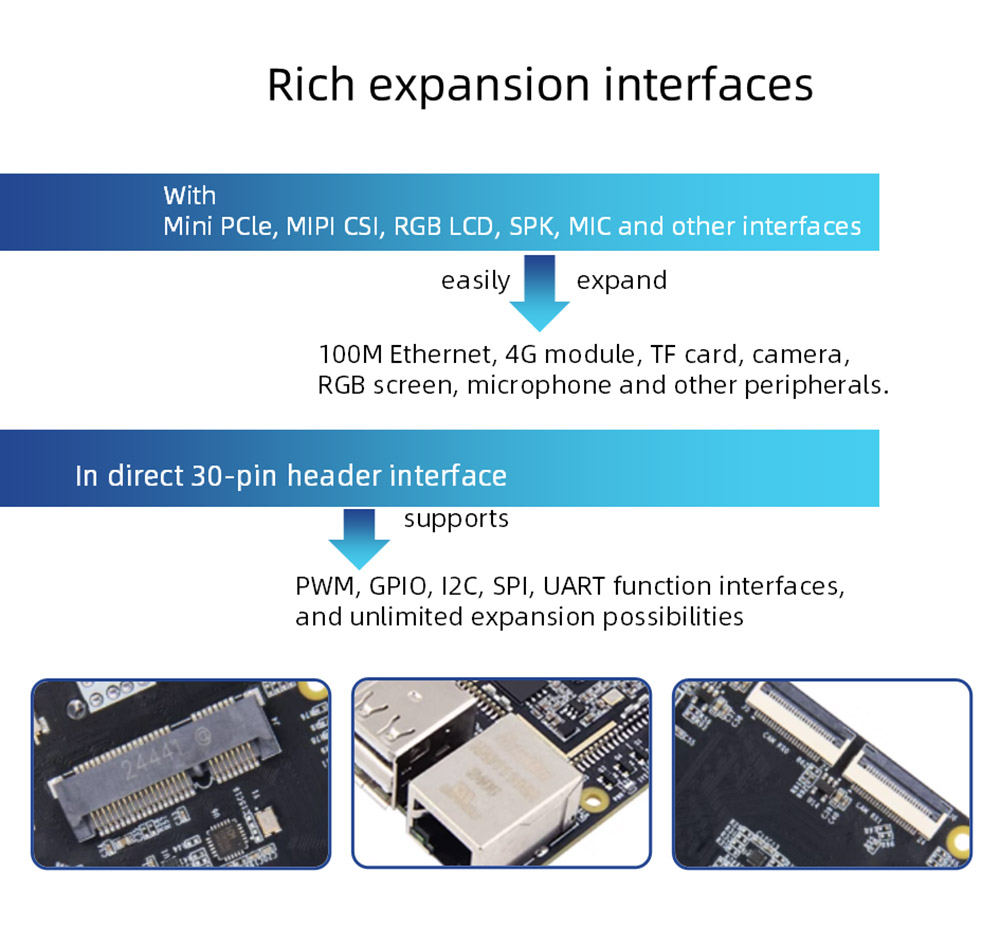

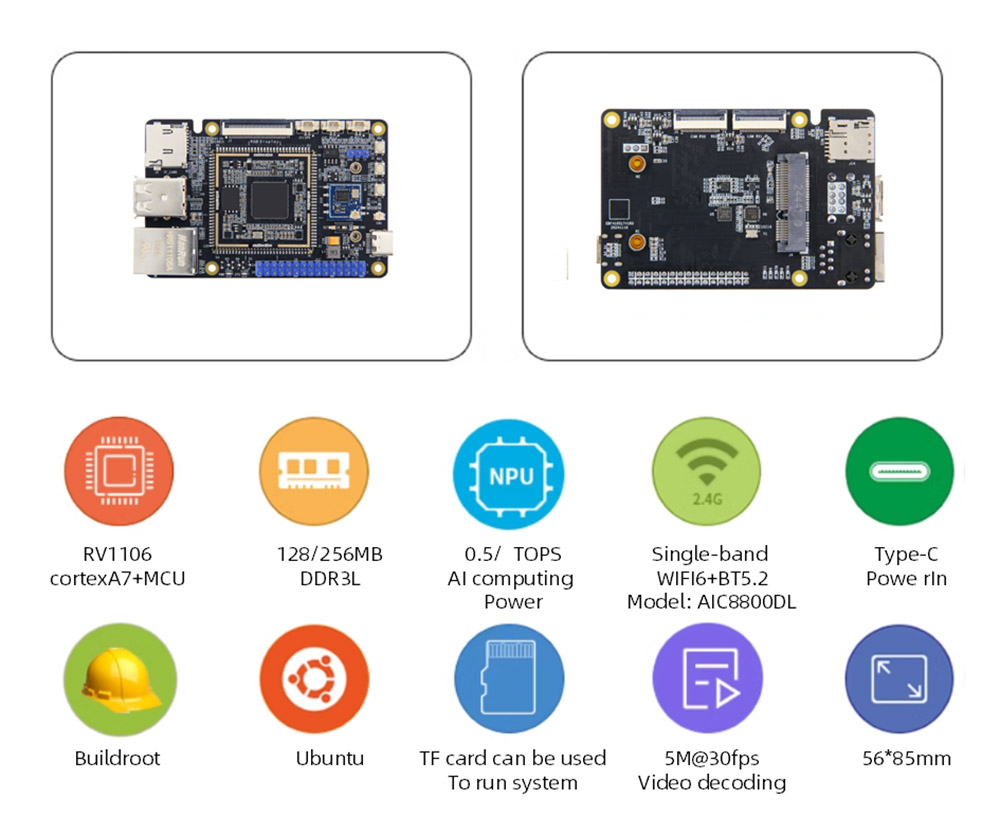

Käytä pääpiirinä kalliokivi RV1106: lla, jossa on yksikaistainen wifi6+bt5.2 langaton moduuli USB2.0-isäntä, 100M Ethernet, TF-kortin pidike, MIPI-kamera, MIC, SPK ja muut oheislaitteet, 30Pin-konfiguroitavat nastat, tukevat GPIO, SPI, I2C, UART, PWM-toimintoja.

Sisäänrakennettu riippumaton NPU-tietojenkäsittelyvoima voi tavoittaa 0,5t/1tops@int8, kameran avulla voidaan toteuttaa Yolo-video reaaliaikaisen tunnistuksen, kuvantunnistuksen ja muiden toimintojen kanssa.

Sisäänrakennettu matalan viiveinen videokoodausmoduuli voi tukea jopa 5m@30fps H264/H265 -videokoodausta, 4M@60fps JPEG/MJPEG-koodausta ja tukee useita bittinopeudenhallintamenetelmiä.

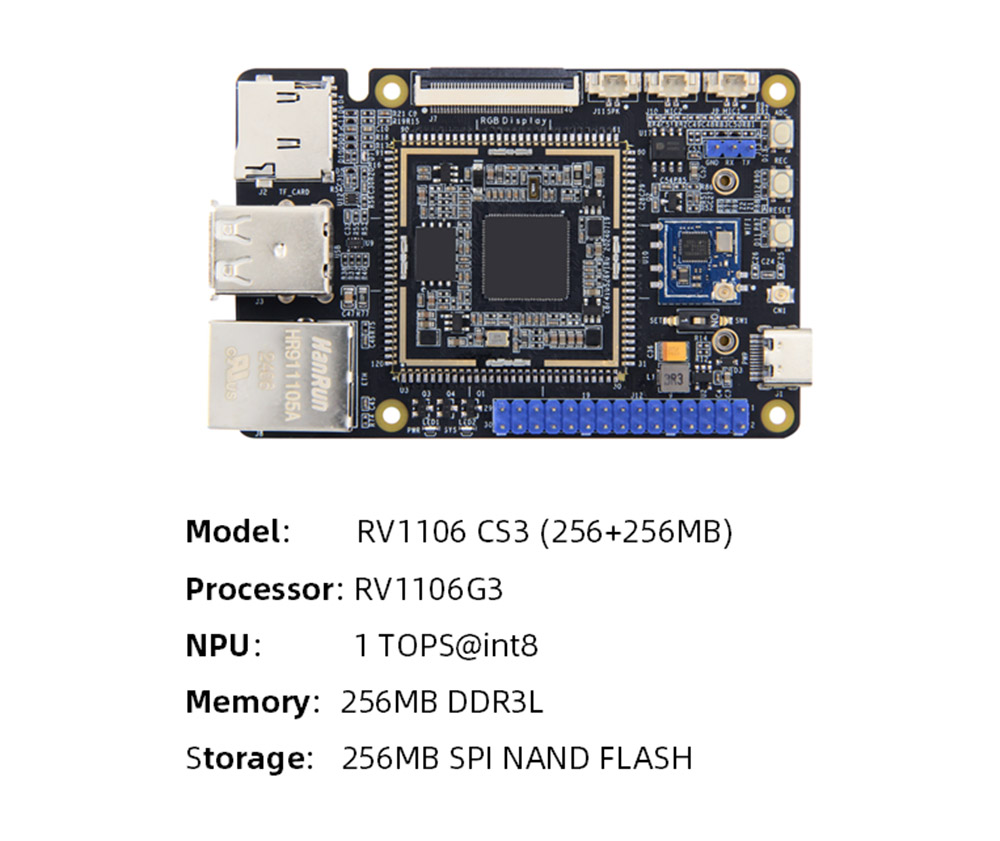

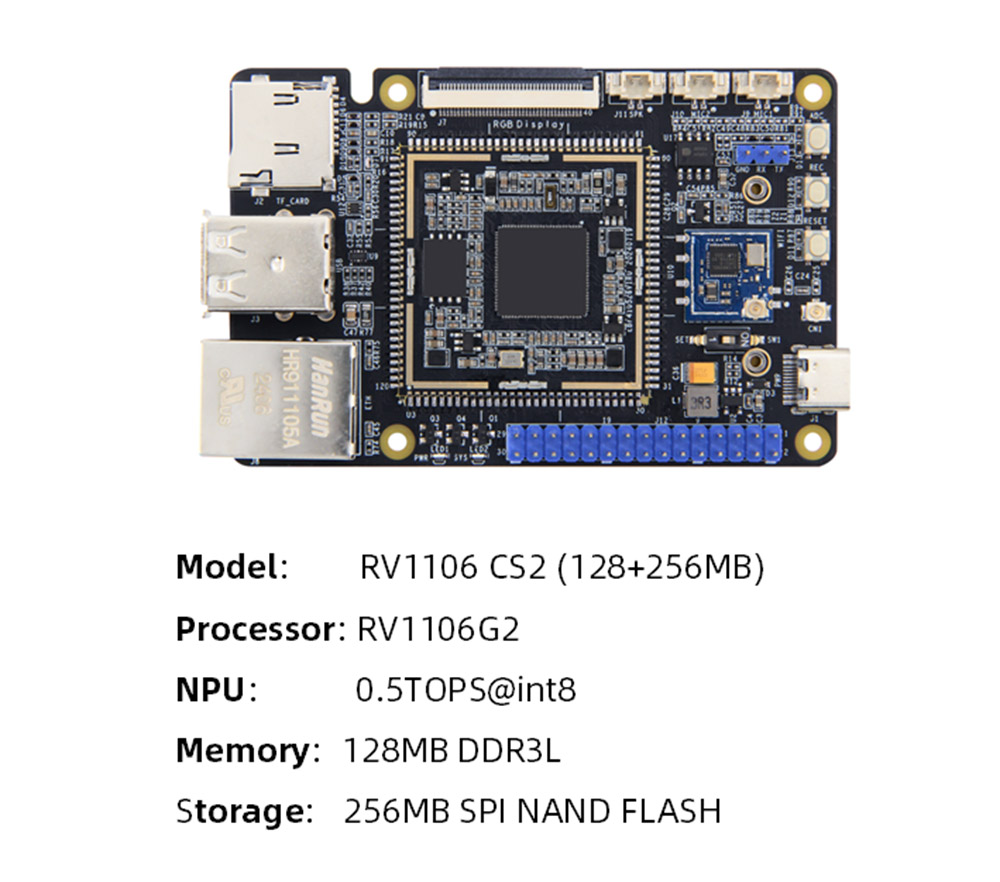

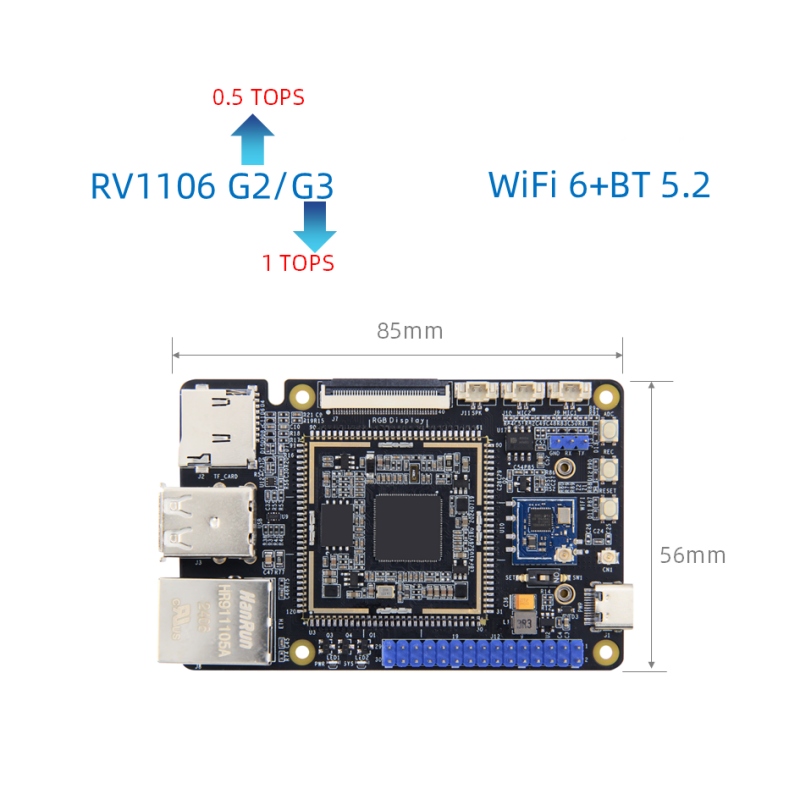

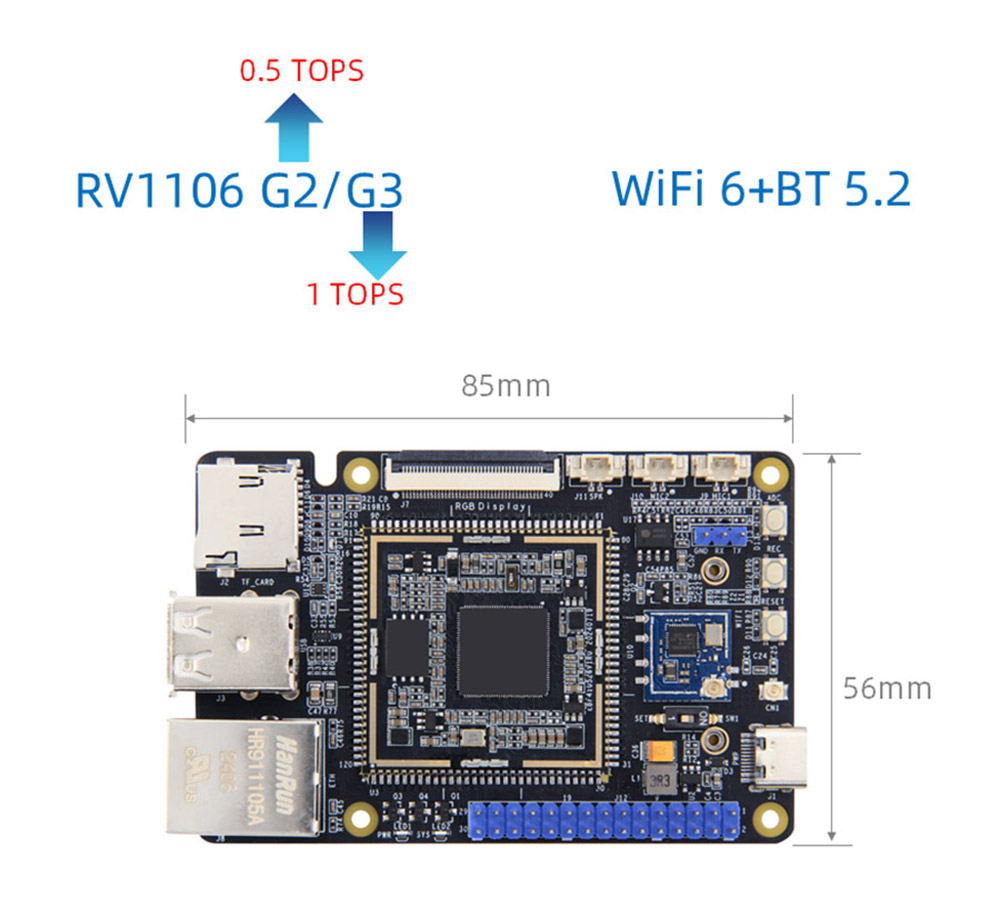

Levy tarjoaa kaksi valinnaista muistikonfiguraatiota, joiden koko on vain 56*85 mm, pieni ja hieno, pieni virrankulutus ja korkea suorituskyky, ja se voi helposti käyttää Linux -järjestelmää.

Tarjoaa Buildroot System -kuvan, täysin avoimen lähdekoodin tiedot, opetusohjelma -asiakirjat, täydellisen SDK -ohjainkehityspaketin, PDF -kaaviot ja muut resurssit käyttäjän käytön ja toissijaisen kehityksen helpottamiseksi.

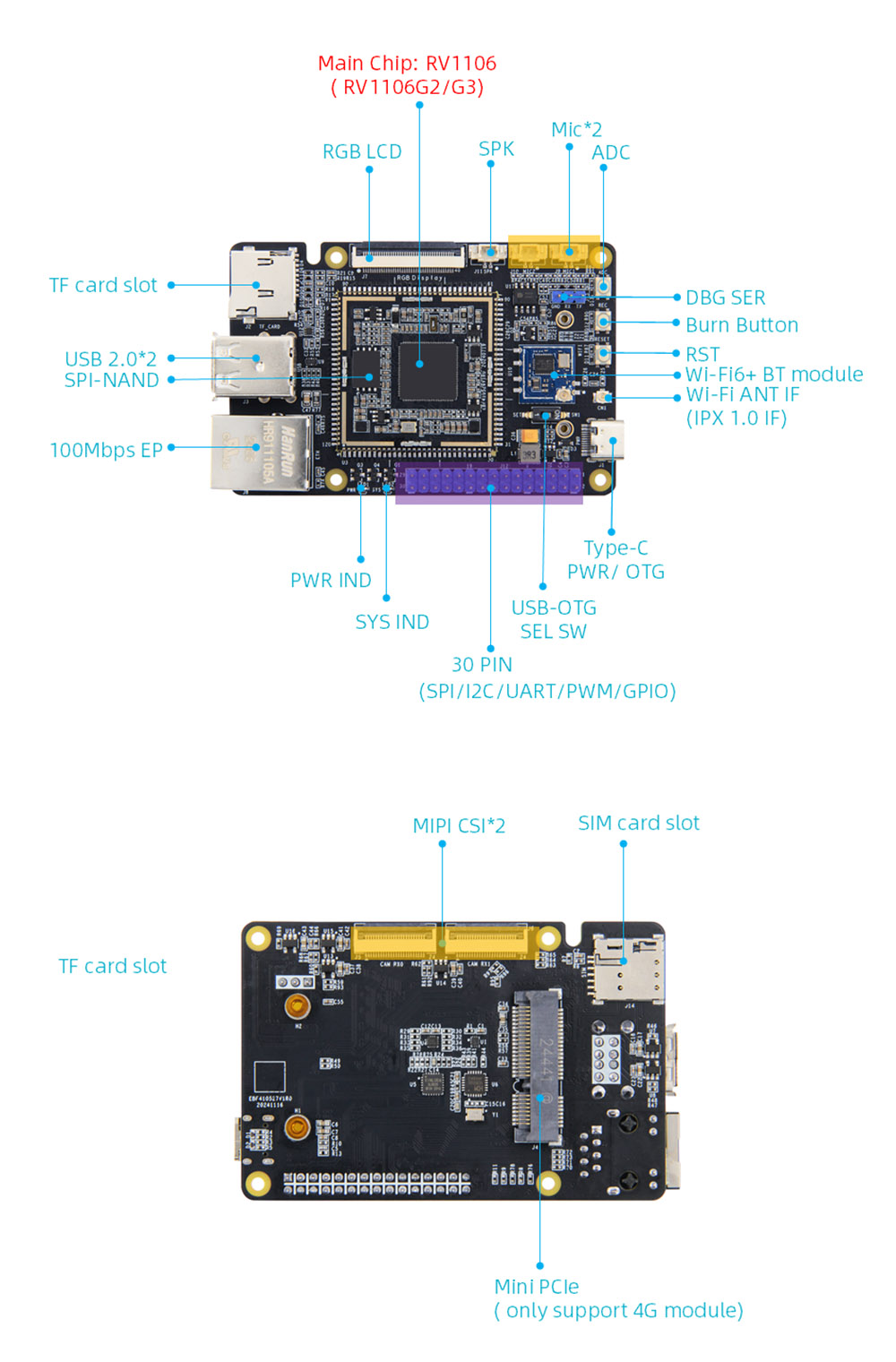

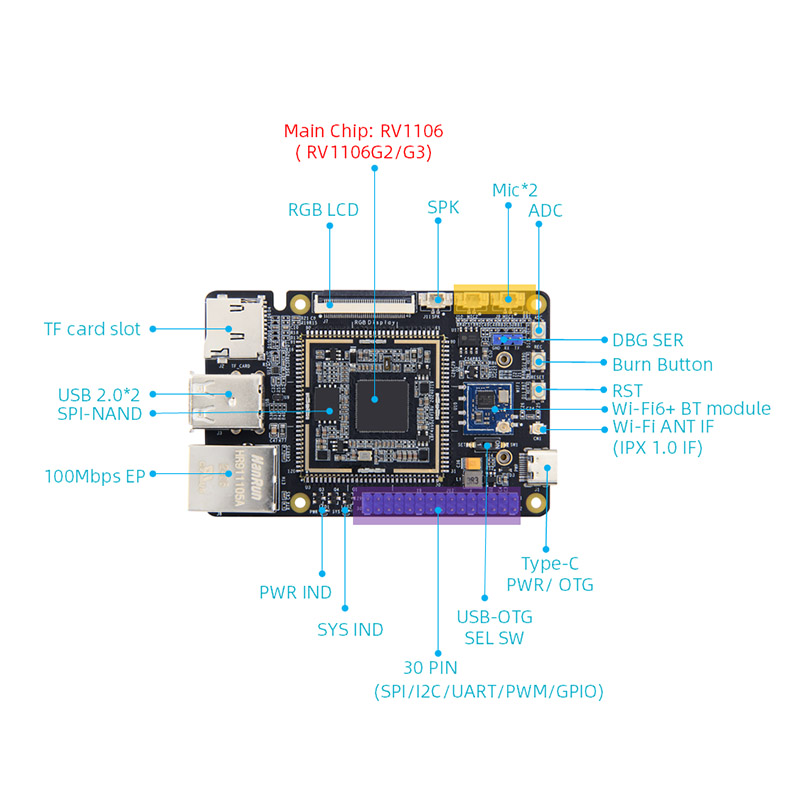

RV1106 Emolevyn laitteistotiedot

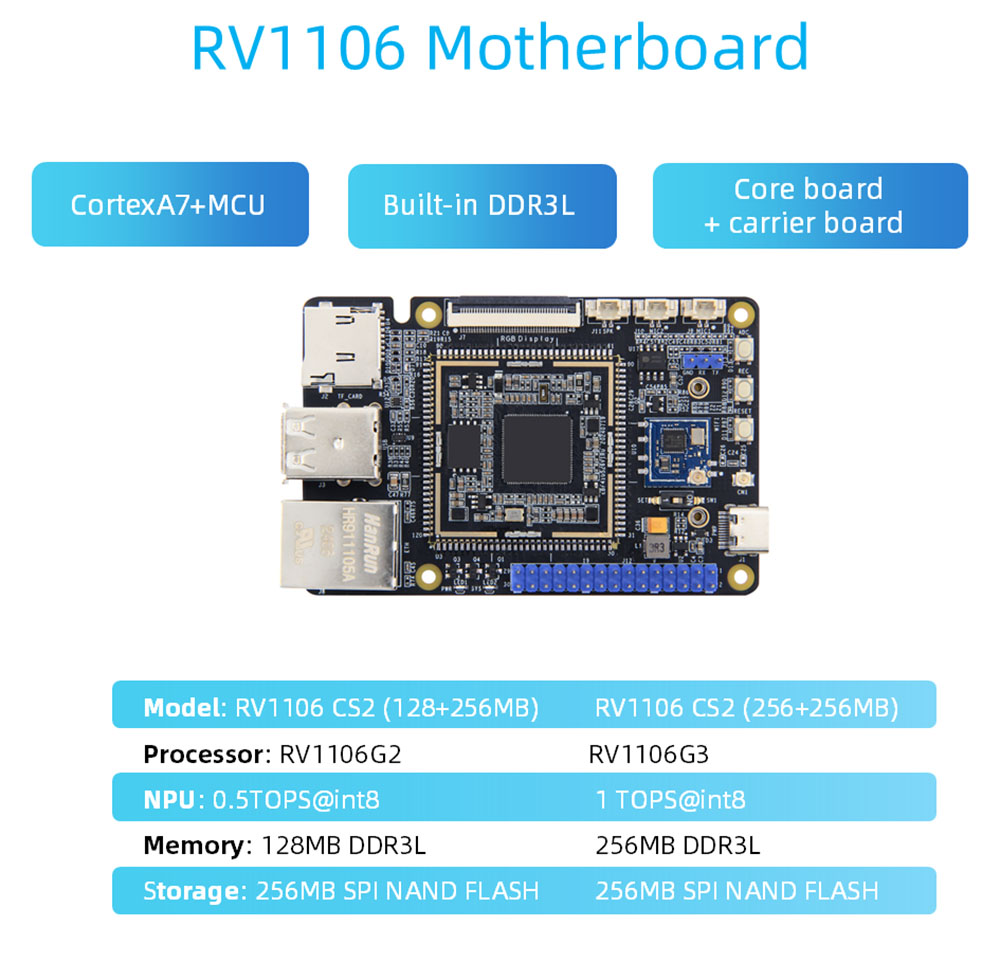

 CPU: Pääpiiri: RV1106, Cortexa7+MCU

 Muisti: Sulautettu DDR3L, valinnainen RV1106G2: 128MB/RV1106G3: 256 Mt

 Varastointi: Spi-Nand Flash, kapasiteetti: 256 Mt

 AI Computing Power: RV1106G2: 0.5tops@int8.RV1106G3: 1TOPS@INT8

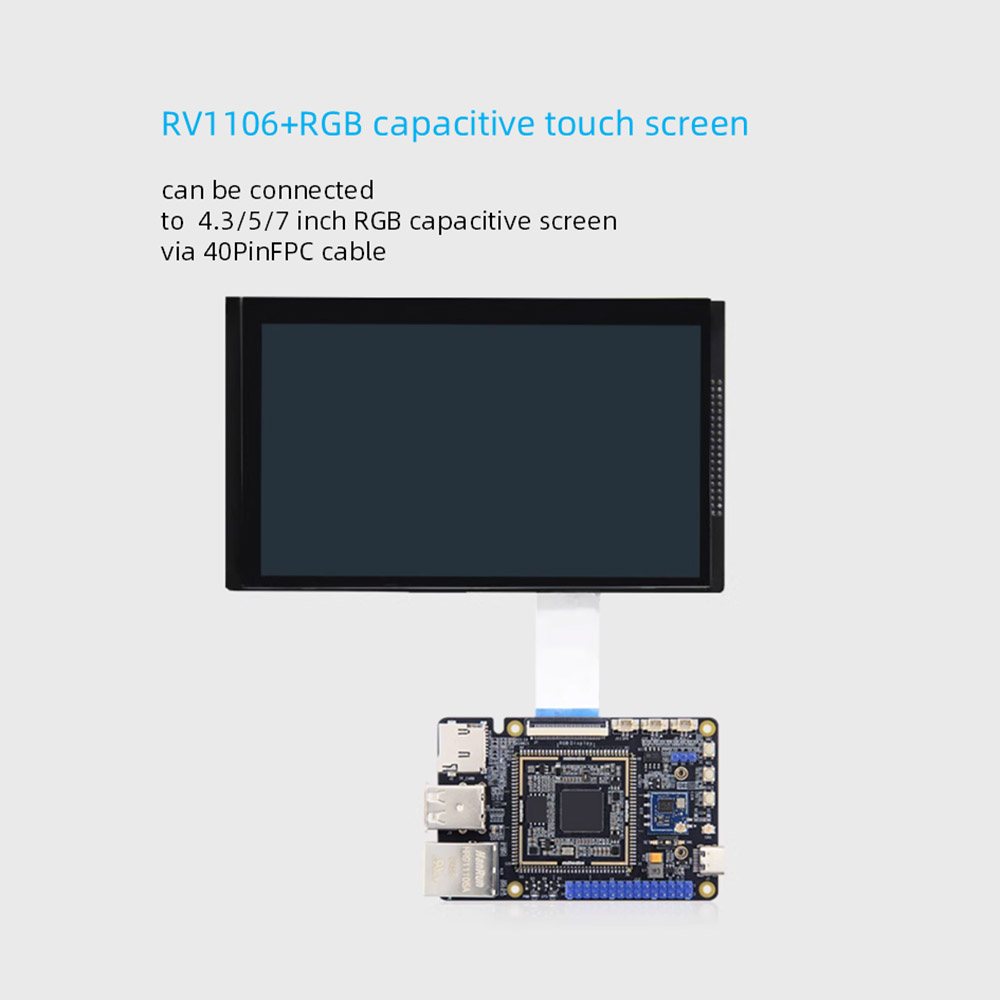

 Näyttö: 40PIN FPC -rajapinta 0,5 mm: n etäisyys, 18-bittinen RGB-rajapinnan ajoitus, voidaan kytkeä suoraan 4,3/5/7-tuumaiseen RGB-rajapinnan kapasitiiviseen näyttöön FPC-kaapelin kautta

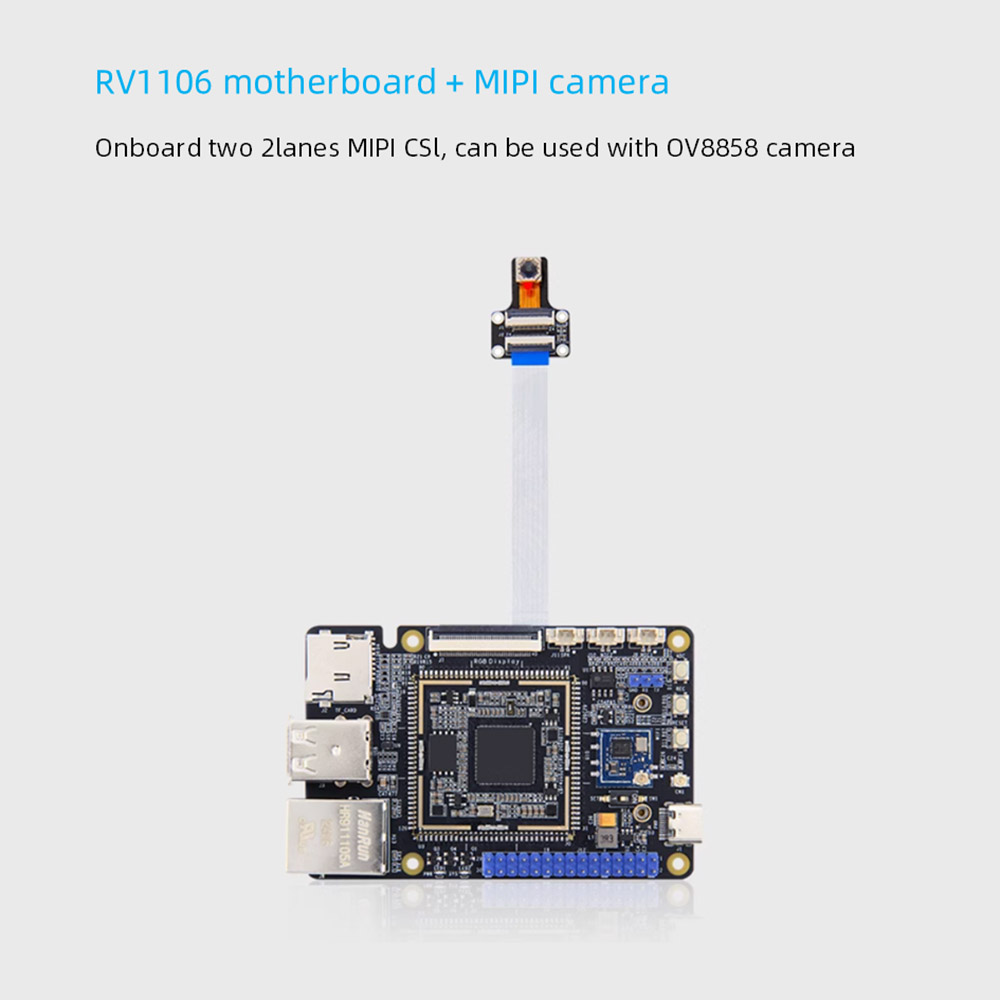

 Kamera: Kaksi 2LANES MIPICSI -syöttöä, yksikanava tukee jopa 5m@30fps -tuloa, kaksikanava tukee jopa 1080p@30fps samanaikainen tulo

 Power-rajapinta: 5V@1A DC-tulo, tyypin C rajapinta, voidaan käyttää myös kuvien polttamiseen

 Ethernet: 100 m Ethernet -portti*1, tukee 10/100Mbps datan siirtonopeutta

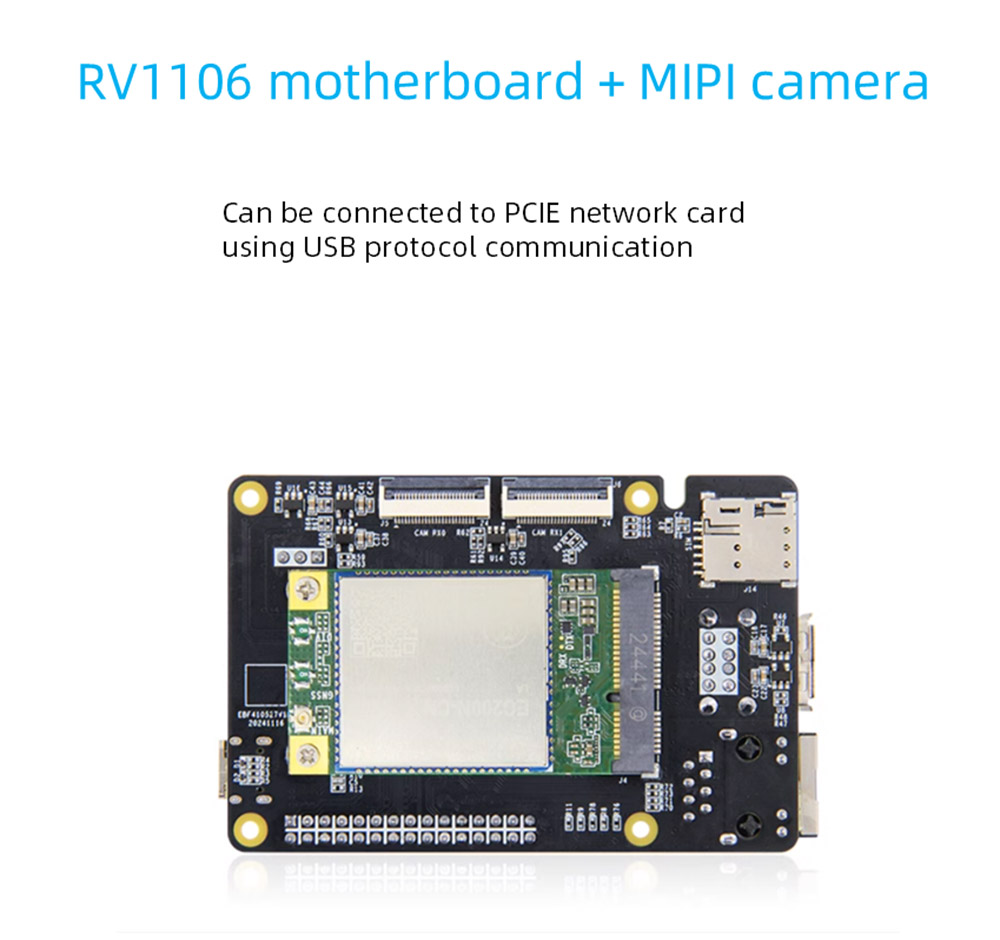

 PCLE-käyttöliittymä: Mini-PCLE-rajapinta*1, voi yhdistää PCIE-verkkokortin USB-protokollaviestintää käyttämällä

 SIM -kortti: SIM -kortin pidike*1, SIM -korttitoiminto on käytettävä 4G -moduulin kanssa

 TF -kortin haltija: SD2.0 -käyttöliittymä, tukee jopa 512 Gt, tukee TF -kortin käynnistysjärjestelmää

 USB2.0: USB-isäntätyypin A-käyttöliittymä*2

 USB-OTG: Isäntä, kun se on kytkettynä tyypin A, laitteeseen, kun se on kytkettynä tyypin-C: hen

 Valintakytkin

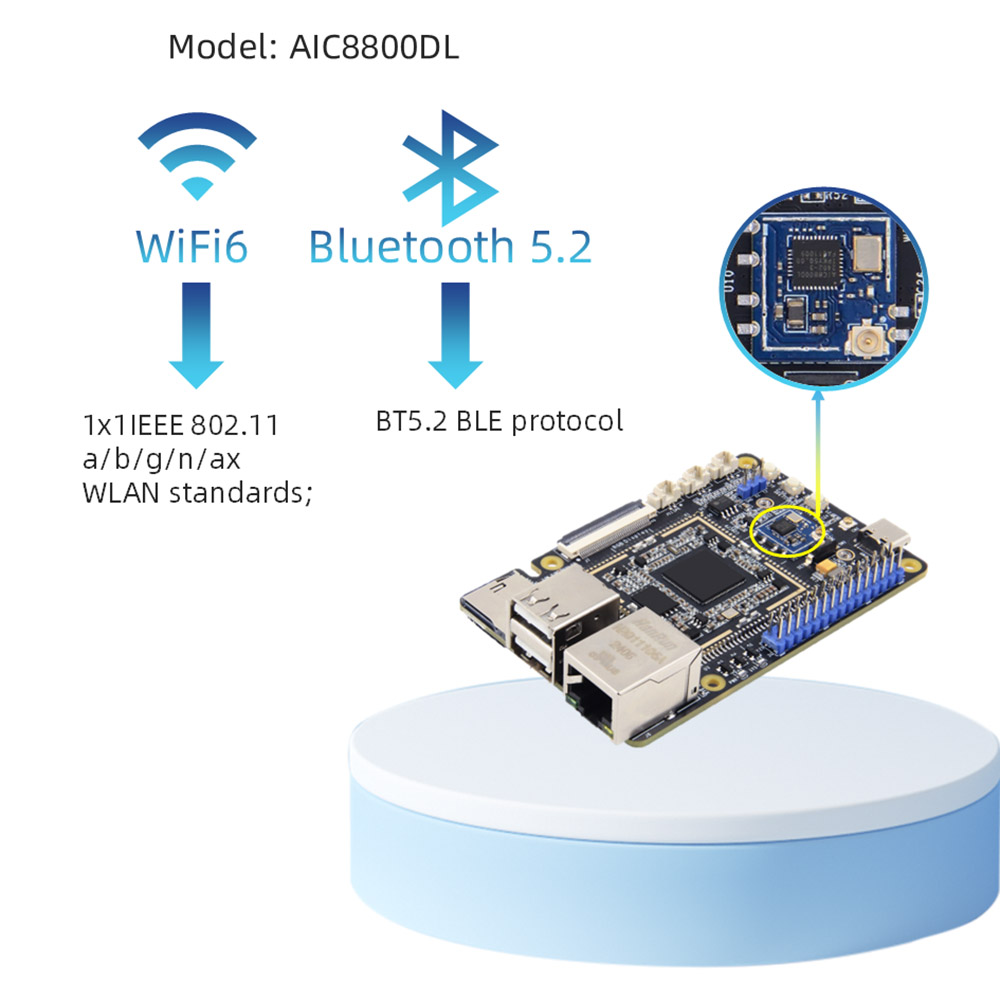

 WiFi+Bluetooth: Ajoneuvon tuki 2.4GWIFI6+BT5.2 BLE, malli: AIC8800DL30

 IO -rajapinta: PIN2.54 PIN -liitäntä, tukee GPIO: ta, SPI: tä, I2C, UART, PWM -toiminto

 Debug-sarjaportti: Oletusparametri 115200-8-N-1

 Ääni: Mikrofonirajapinta*2, kaksikanava MIC-tulo; Kaiutinliitäntä*1, yksikanava SPK-toisto (vasen kanava)

 Painikkeet: Nollaa -painike*1; Poltta -painike*1; ADC -painike*1

 LED: Virran ilmaisin*1; Järjestelmän ilmaisin*1

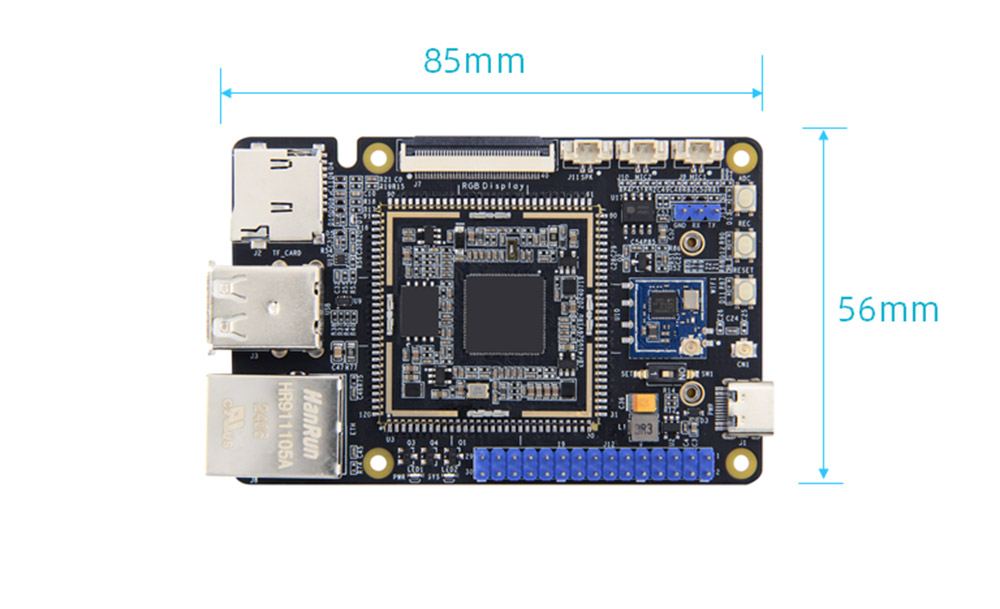

 Koko: 56*85 mm

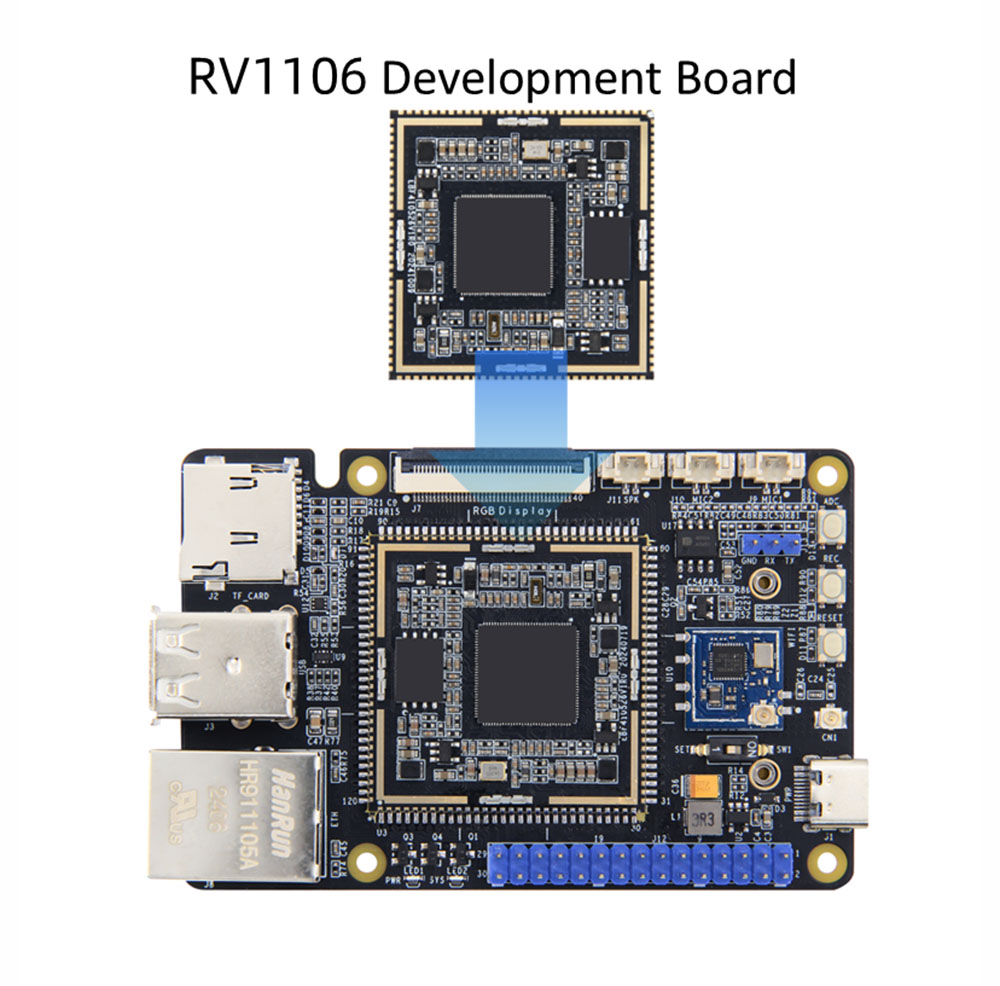

Vastaava ydinlauta on saatavilla

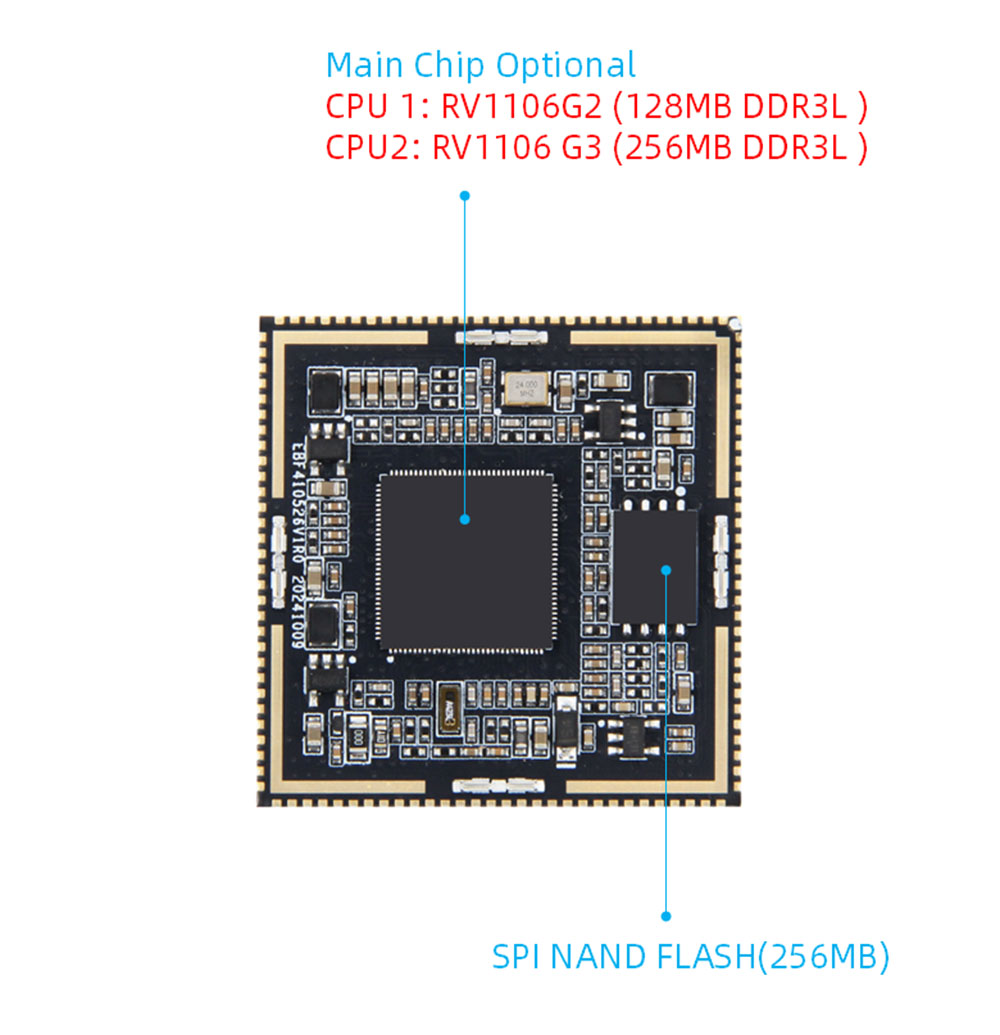

Ydinkortin laitteistokokoonpano

 CPU: Pääpiiri: RV1106, Cortexa7+MCU

 Muisti: Sulautettu DDR3L, valinnainen RV1106G2: 128MB/RV1106G3: 256 Mt

 Varastointi: 256 Mt Spinand Flash

 AI Computing Power: RV1106G2: 0.5TOPS@INT8, RV1106G3: 1TOPS@INT8

 Liitäntä: Lukuun ottamatta Spinand Flashia, 10 on täysin LED ulos, mukaan lukien 84 GPIO: ta, mukaan lukien 1 NPor Reset PIN ja 3 USB -nastat

 Piirilevy: 4 kerrosta, upotus kultainen suunnittelu

 Koko: 35*35 mm

Signaali

 Verkkoportti: 1 100 m Ethernet

 Sarjaportti: 6

 I²C: 5

 SPI: 2

 ADC: 1

 PWM: 12

 I2S: 1

 USB: 1

 Kamera: 2

 Jtag: 1

 LCD: 1

RV1106 -taulun yksityiskohdat
