Allwinner H618 Core Board

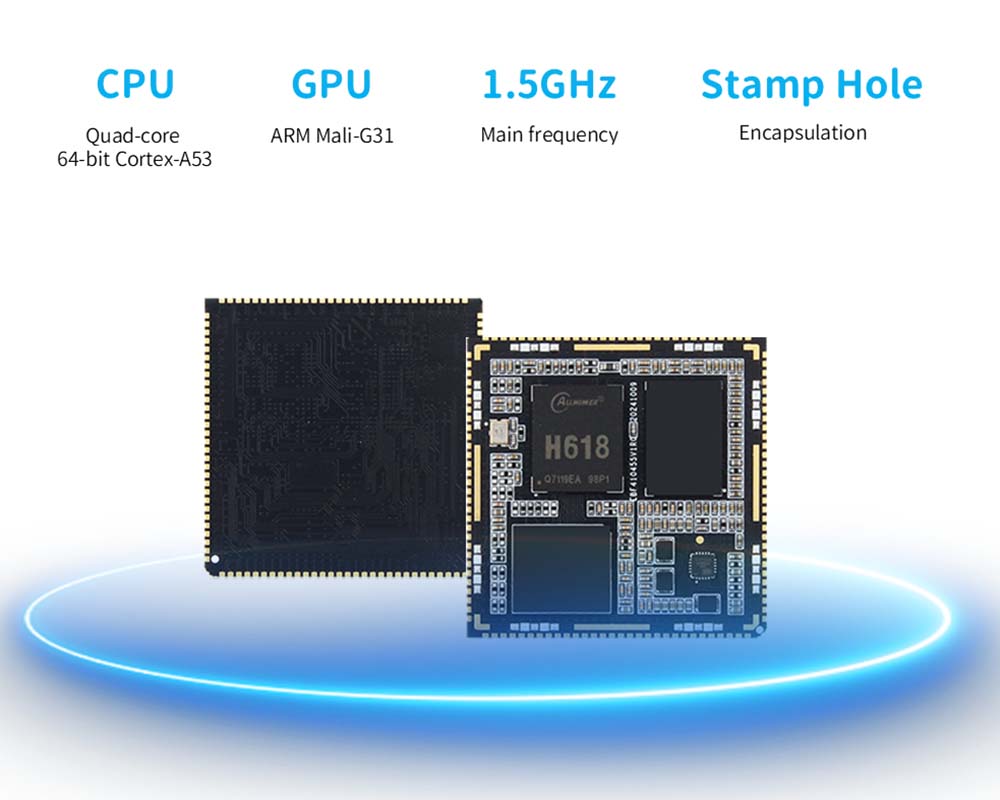

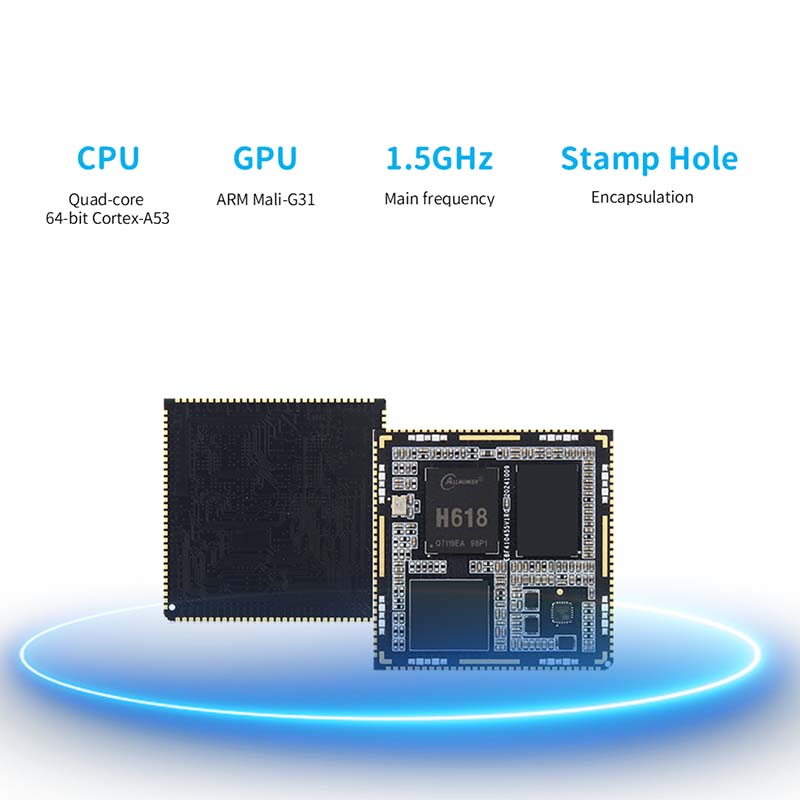

● Tämä A1-leiman reikäydinkortti (TP-A1CS) käyttää Allwinner H618: ta pääryhmänä, 64-bittisenä nelin ytimen Cortex-A53-prosessorina, päätaajuus 1,5 GHz, integroitua Mali-G31GPU: ta, jossa on rikkaita ääni- ja videarajapintoja, voidaan käyttää laajasti TV-laatikoissa, älykkäissä seuloissa ja muissa kentäissä.

● Useiden videomuotojen koodausta ja dekoodausta tukee, tukee jopa 8K@24FPS H.265 -dekoodaa ja 4K@25fps H.264 -koodausta ja tukee jopa 4K@60fps HDMI -näyttötulosta.

● Tarjoaa kaksi muisti- ja tallennusvaihtoehtoa, muisti LPDDR4 valinnainen 2 Gt/4 Gt, Storage EMMC 3 -vaihtoehdot 8 Gt/32 Gt.

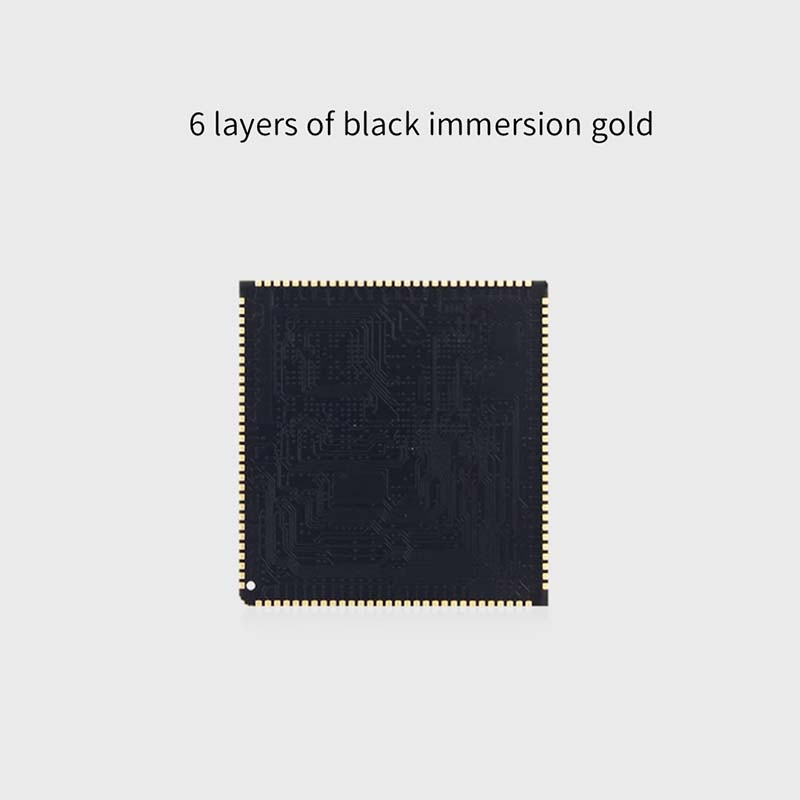

● Leiman reikärajapinnan suunnittelun käyttöönotto, levy on vain 40*40 mm, pieni ja hieno, 6 kerrosta mustaa upotuskultaa. DDR: n, EMMC -väylän, LRADC: n lisäksi I0 on täysin johdettu ulos

● Perifeerinen rajapinta on rikas, ja ydinlevy johtaa USB OTG/Host, I2CSPI, PWM, I2S, HDMI, UART ja muut rajapinnat postimerkkireiän liitännän kautta.

● Tukee virallisesti valtavirran Android -TV: tä, Decainia, Ubuntu -käyttöjärjestelmäkuvia, ja sitä voidaan soveltaa yli 6 eri sovellusympäristöön.

● Vastaava Wildfire Luban Cat A110 -levy tarjoaa oppaita ja SDK -kuljettajan kehittämispaketteja, ja tiedot ovat täysin avoimen lähdekoodin, mikä on kätevä käyttäjille käyttää ja toissijaista kehitystä.

H618 Core Board -parametrit

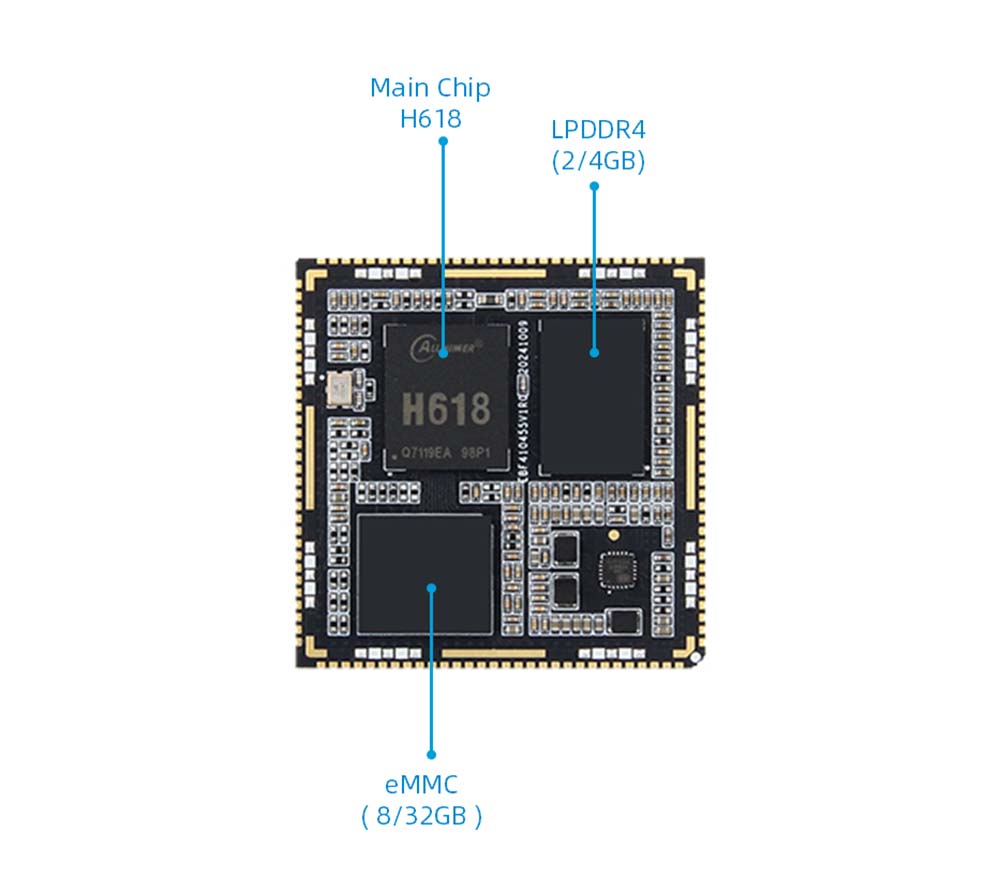

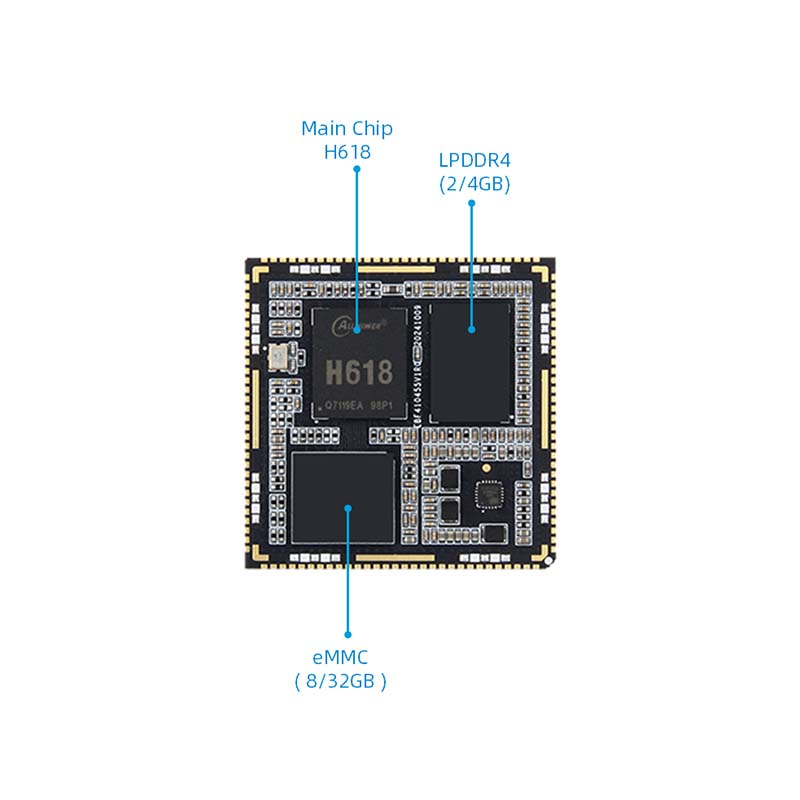

● Pääpiiri: Allwinner H618

● CPU: 4-ytiminen 64-bittinen aivokuori-A53

● Copp: ARM Malizo-G31

● Muisti: LPDDR4, 2/4 Gt

● Varastointi: EMMC, 8/32 Gt tukee EMMC -käynnistysjärjestelmää

● Rajapinta: DDR: n, EMMC -väylän, LRADC: n lisäksi 10 täydellistä johtoa, mukaan lukien GPI088, mukaan lukien 8 USB -omistettu, 1 AP Reset Reset PIN, 1 Bluetooth Enable, 1 WiFi Enable, 1 FEL -painike

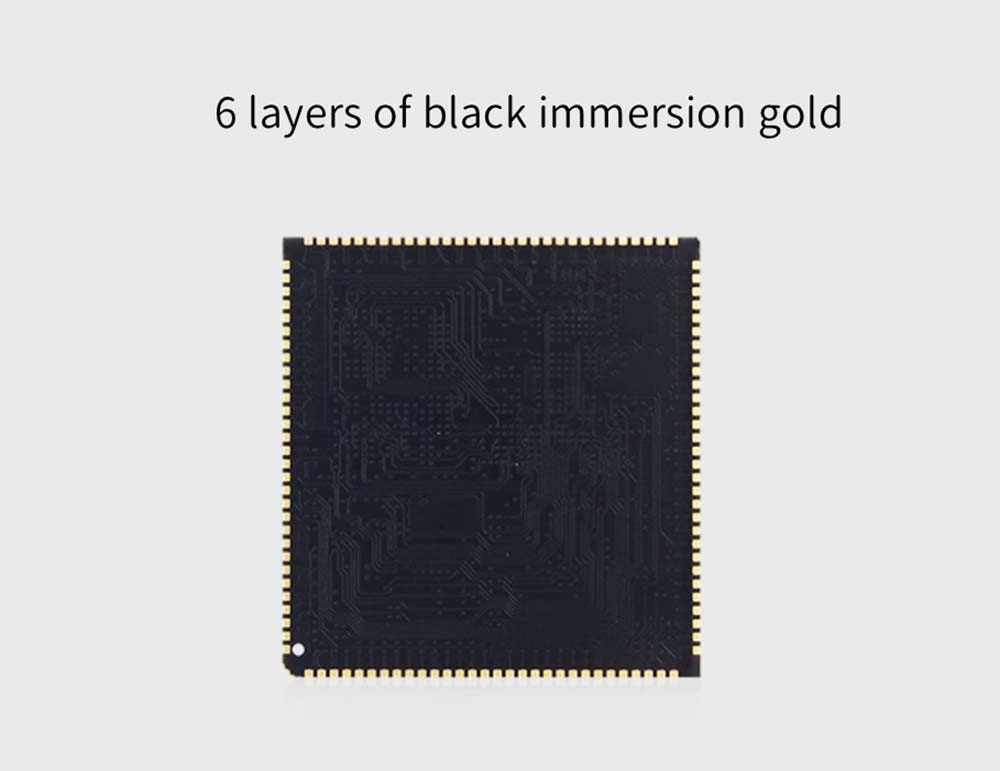

● Piirilevy: 6 kerrosta, upotus kultainen suunnittelu

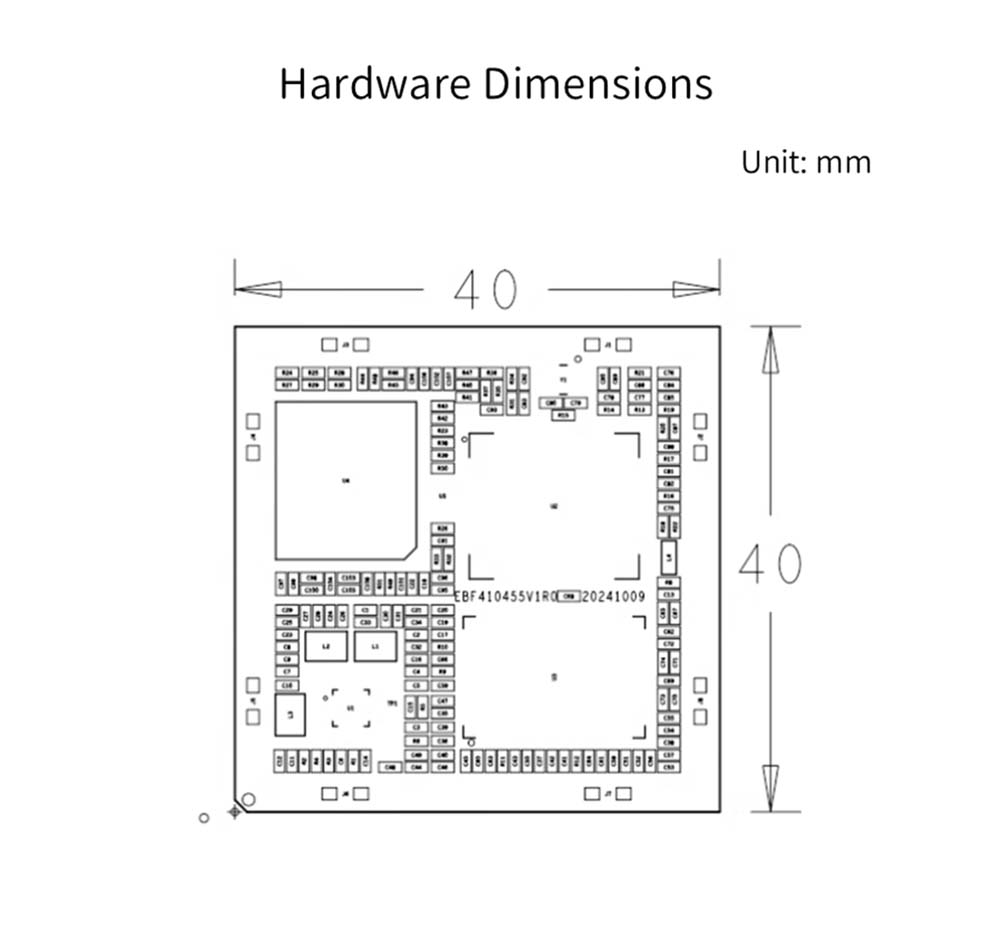

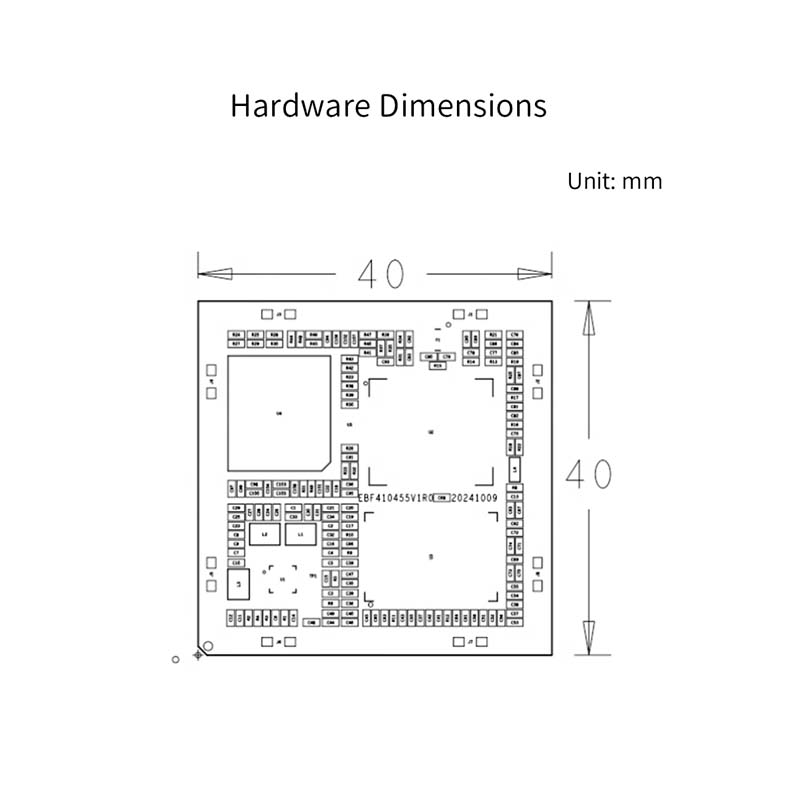

● Koko: 40*40mm

Signaaliliitäntä

● Verkkoportti: 1 Gigabit Ethernet

● JTAG: 1

● Ääni: 1, vasen ja oikea kanava

● Sarjaportti: 6

● 12C: 5

● SPI: 2

● PWM: 4

● 12S: 3

● USB OTG: 1

● USB -isäntä: 3

● HDMI: 1

● SD: 1

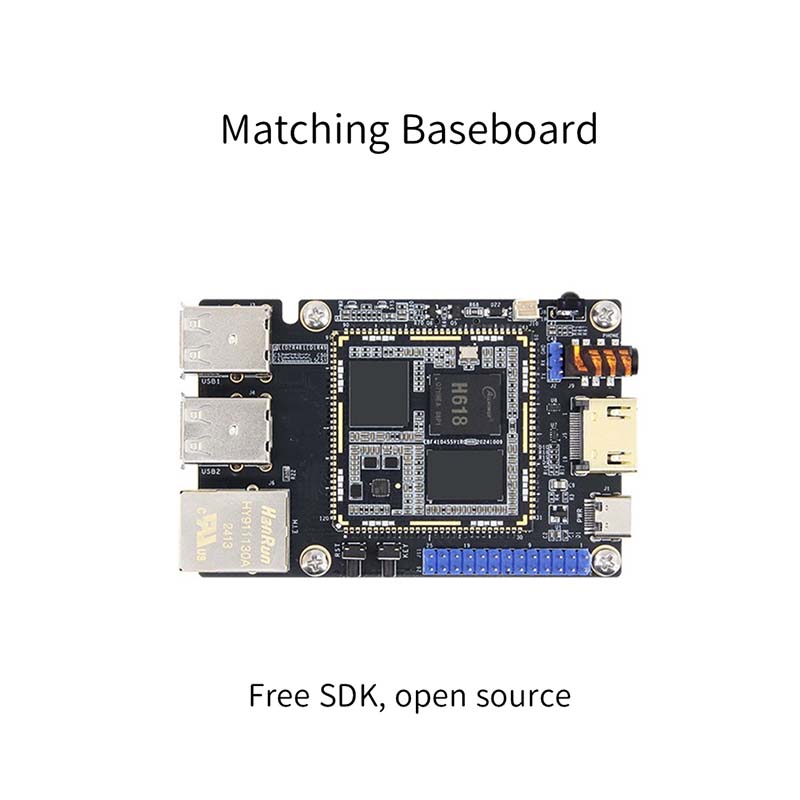

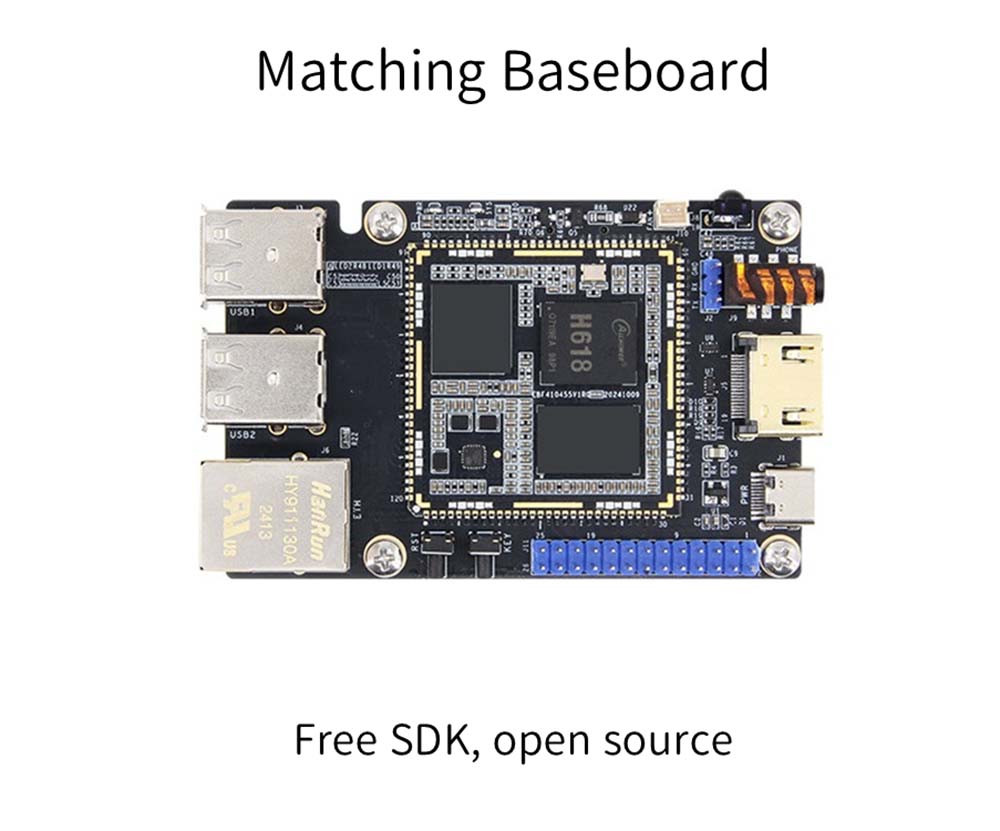

Vastaava pohjataulu on saatavana

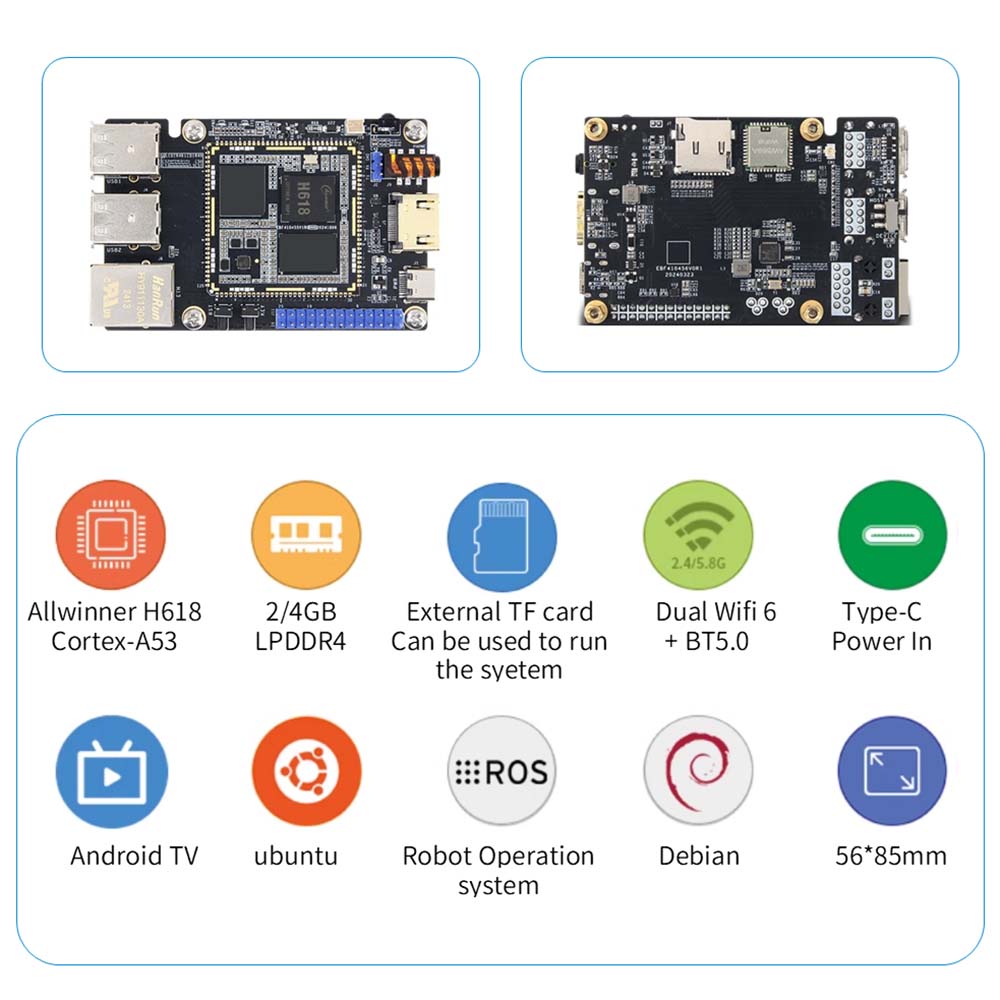

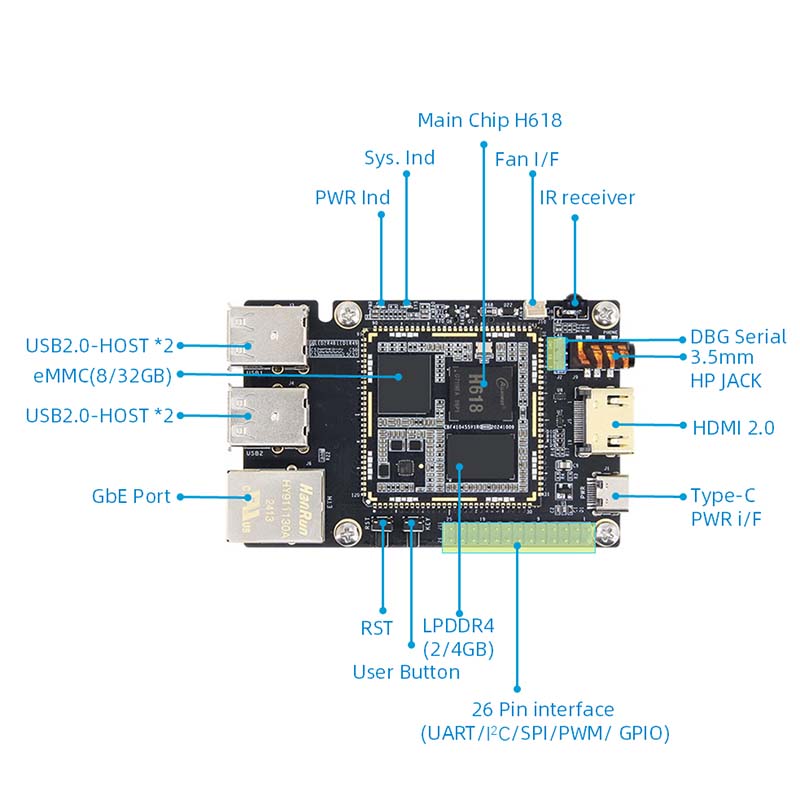

H618 Emolevyn laitteistoparametrit

1. CPU: Pääpiiri: Allwinner H618, 4-ytiminen 64-bittinen aivokuori-A53

2. GUU: MM G31 MP2

3. Muisti: LPDDR4, 2/4 Gt

4. Varastointi: EMMC, 8/32 Gt, tukee EMMC -käynnistysjärjestelmää

5. Power-rajapinta: 5V@3A DC-tulo, tyypin C rajapinta, voidaan käyttää myös kuvien polttamiseen

6. Y Ethernet: 10/100/1000m Adaptive Ethernet -portti

7. USB2.0: USB-isäntätyyppi-A-käyttöliittymä*4

8. USB-OTG-valintakytkin: Isäntä, kun se on kytkettynä tyypin A, laitteeseen, kun se on kytkettynä tyyppi-C: hen

9. HDMI: HDMI2.0 -näyttörajapinta*1, tukee 1920x1080@60fps Linux -järjestelmässä ja 4096x2160@60fps Android TV -järjestelmän alla

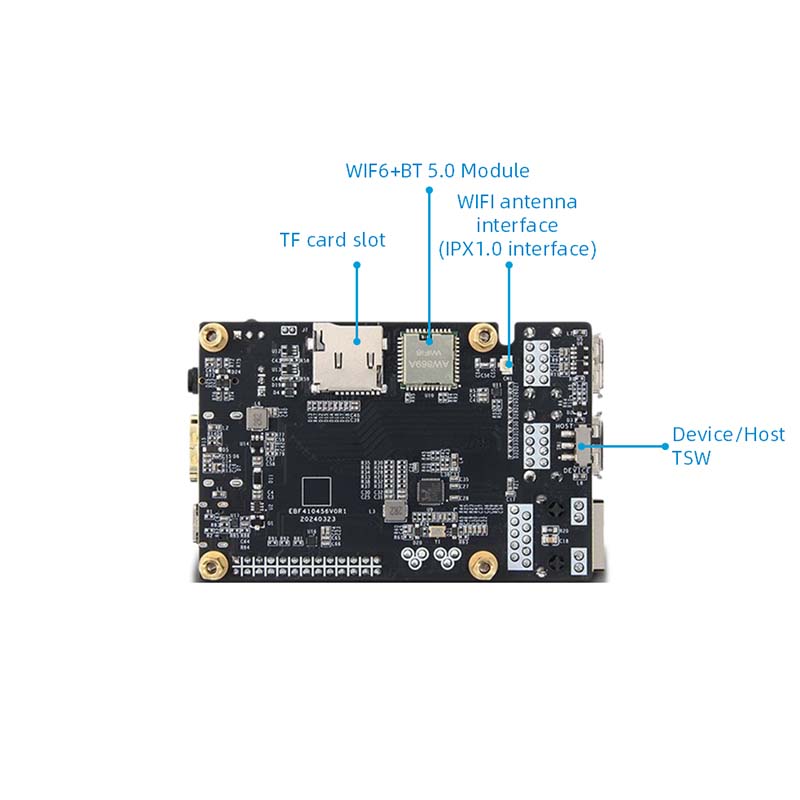

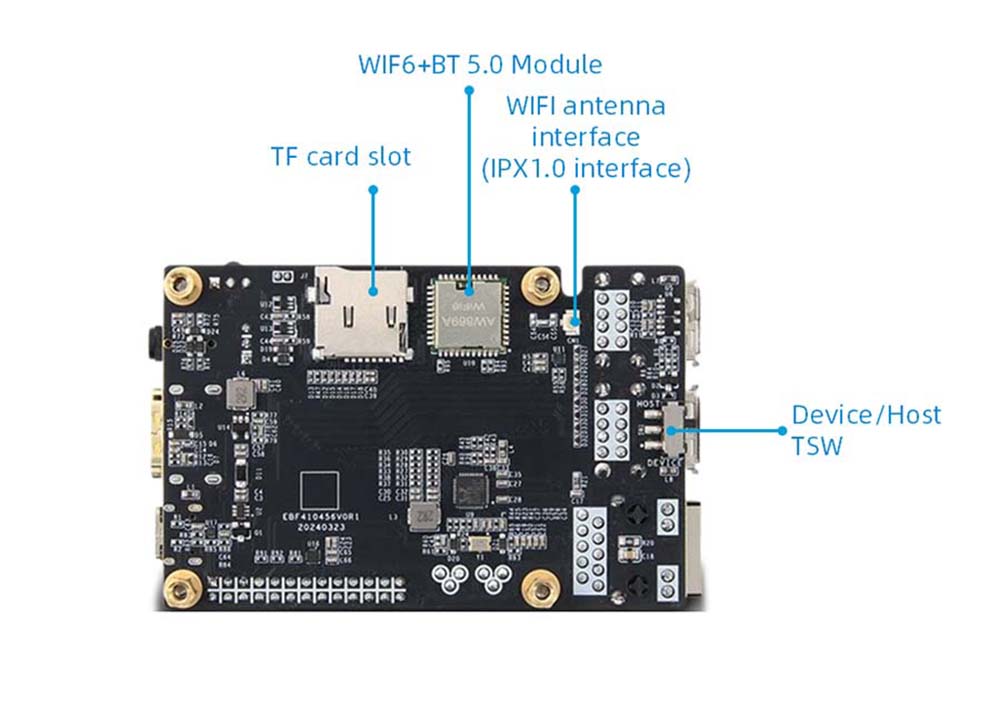

10. WiFi+Bluetooth: Ajoneuvon tuki 2,4 g/5,8 g kaksikaistainen wifi6+ble5.0, malli: AW869a

Klo 11. TF -kortin haltija: SD3.0 -käyttöliittymä, tukee jopa 512 Gt, tukee TF -kortin käynnistysjärjestelmää

12. I0 -liitäntä: 26 nasta 2.54 PIN -liitäntä, tukee GPIO: ta, SPI, I2C, UART, PWM -toiminnot

13. Debug-sarjaportti: Oletusparametri 115200-8-N-1

14. Ääni: 3,5 mm kuulokeliitäntä*1;

15. Painike: Nollaa -painike*1, käyttäjäpainike*1

16. LED: Virran ilmaisin*1; Järjestelmän ilmaisin "1

17. Infrapunavastaanotin: Tuki infrapunakaukosäätötoiminto

18. Tuulettimen käyttöliittymä: 5 V: n tuulettimen tukeminen lämmön hajoamiseksi

19. Koko: 56*85mm
