NXP I.MX RT1052 Core Board

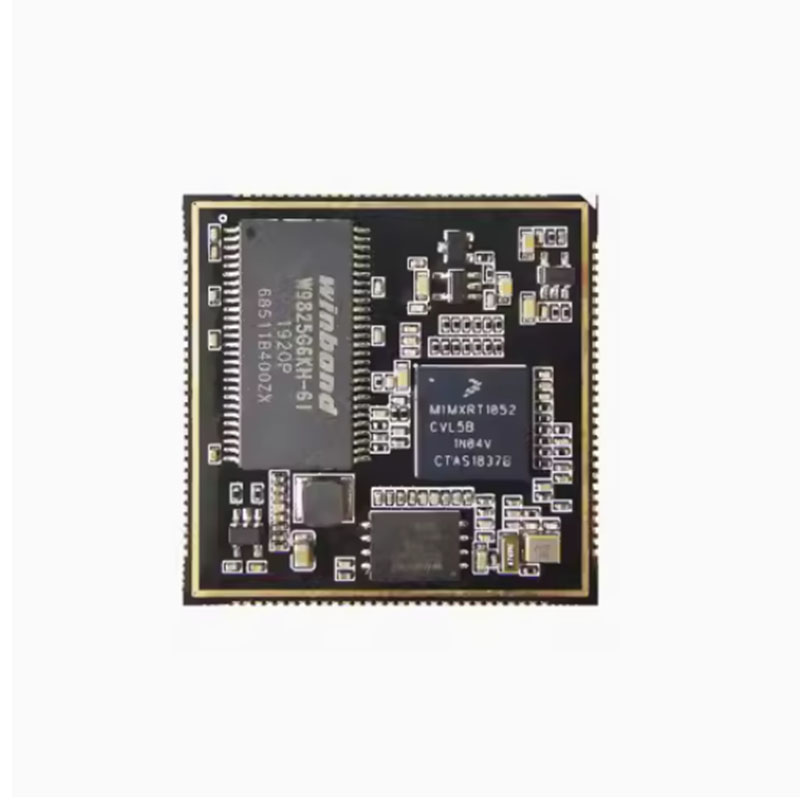

● Tämä RT1052 S2 -ydinkortti on suunniteltu NXP MIMXRT1052CVL5B -prosessorin perusteella.

● Koko hallituksen komponentit on valmistettu teollisuusluokan materiaaleista.

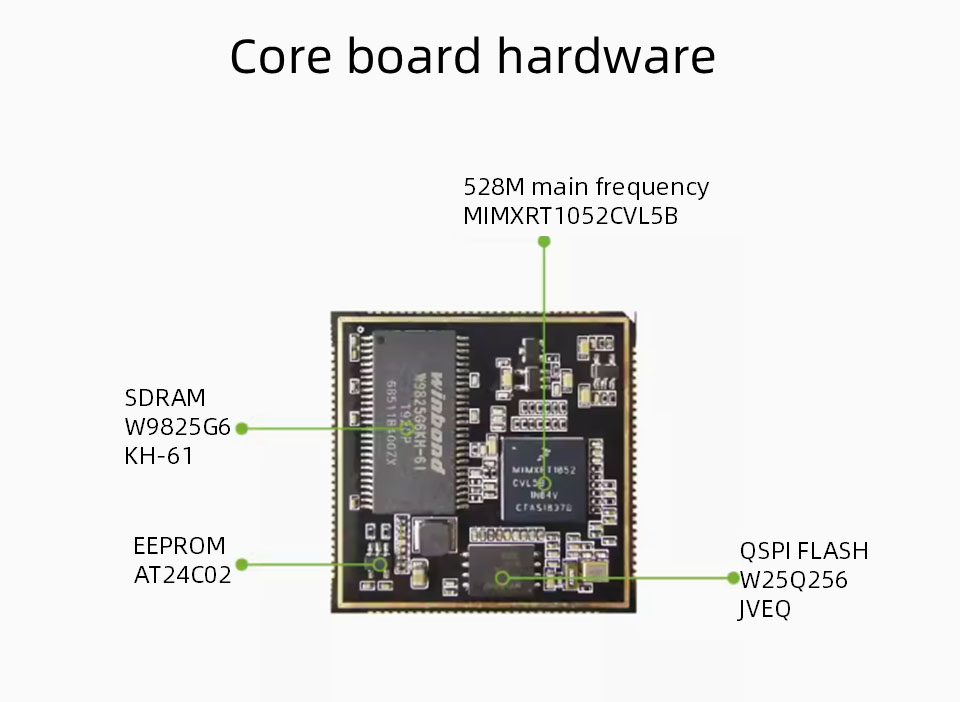

● Ydinlautakunnan laitteistoresurssit sisältävät

● 32 Mt SDRAM, 32 Mt Nor Flash ja 256B EEPROM.

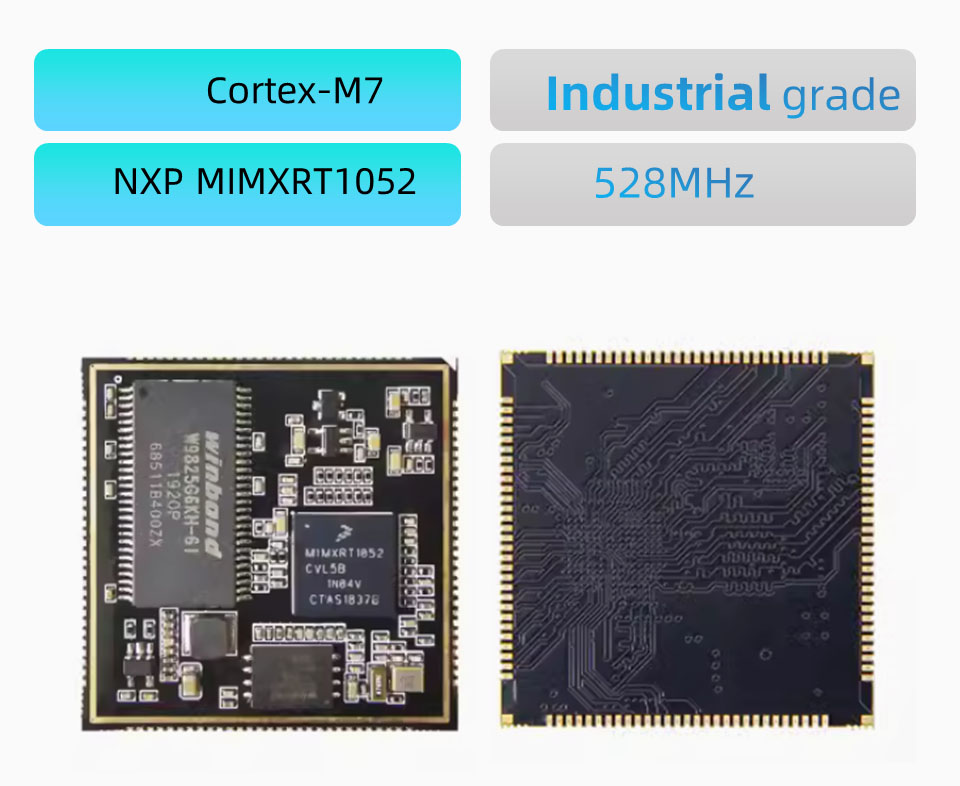

● Piirilevy ottaa käyttöön 6-kerroksisen mustan upotuksen kultaisen suunnittelun, jonka kokonaiskoko on 38*38 mm, yhteensä 116 tapia ja PIN-koon etäisyys 1,0 mm. Lukuun ottamatta SEMC -väylää, kaikki sirun 10 nastat ovat kaikki johdettu.

Ydinlevyn signaaliliitäntäparametrit

Pääpiiri: MIMXRT1052CVL5B, Cortex-M7-ydin, päätaajuus 528MHz

SDRAM: 2MB, TSSOP -paketti, tuotemerkki Winbond, teollisuusluokka

Flash: 32 Mt, WSON8 -paketti, tuotemerkki Winbond, teollisuusluokka

EEPROM: AT24C02 256B

Ethernet Phy: Ei mitään

Picb -koko: 38*38 mm

Virtalähde: 3,3 V

Kilven kansi: Ei kilpiä

GPIO: 116 nastat, 1,0 mm: n pin etäisyys, lukuun ottamatta SEMC -väylää, kaikki muut I0 johdetaan ulos

Käyttölämpötila: -40 ~ 85 ° C, teollisuusluokka

Ydinlevyn signaalirajapinta

● LCD: 1 kanava

● USB: 2 kanavaa, nopealla Phy: llä

● Sdio: 2 kanavaa

● I²C: 4

● SPI: 4

● UART: 8

● SAI: 3

● ADC: 2 (16 kanavaa kukin), 12 -bittinen

● PWM: 4

● JTAG: 1 kanava

● SPDIF: 2 kanavaa

● CAN: 2

● HUOMAUTUS: Yllä olevat tiedot voidaan käyttää uudelleen, katso ydinkortin PIN -kuvaus referenssisuunnitteluna

Huomaa: Hallitusta voidaan räätälöidä vähimmäistilauksella 500
