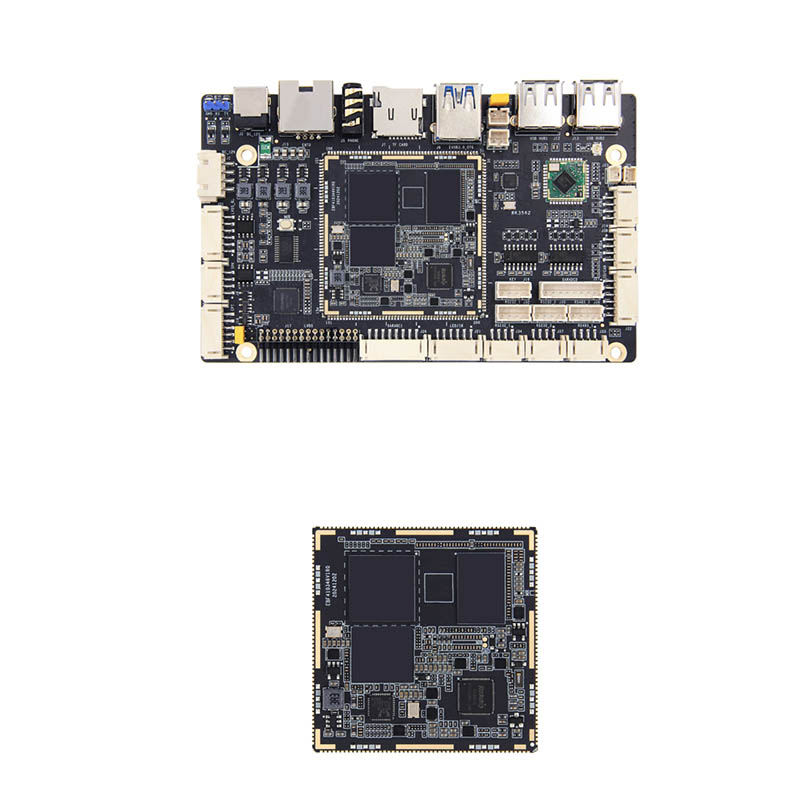

RK3562J -kehityslautakunta

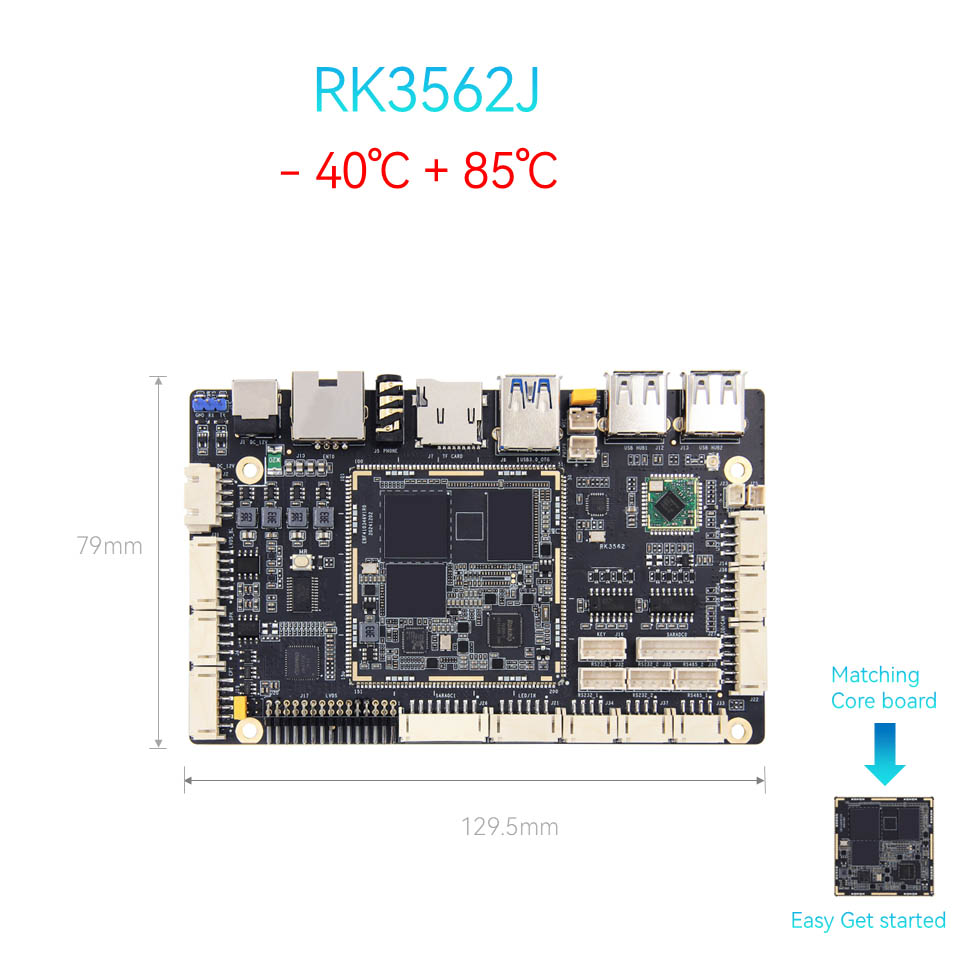

Thinkcore Technology RK3562J -kehityslautakunta käyttää teollisuusluokan siruja, voi toimia vakaasti pitkään käyttölämpötila -alueella -40 ° C -85 ° C, joka täyttää kaupallisten näyttösovellusten tarpeet monimutkaisissa ympäristöissä, kuten ulkoilma -autoissa, näyttölaitteissa ostoskeskuksissa ja muissa julkisissa paikoissa.

Tärkeimmät ominaisuudet:

Korkean suorituskyvyn SoC: RockChip RK3562J Quad-Core Cortex-A55 @ 1,8 GHz, ihanteellinen digitaalisiin opastuksiin, älykkäisiin vähittäiskauppaan ja teollisuusohjaukseen.

● Rikkaat rajapinnat: Dual-näytelmän tuki MIPI CSI/DSI + LVDS: n, nopean USB 3.0: n ja Wi-Fi 6: n kautta erittäin pienen latenssiyhteyden suhteen.

● Avoimen lähdekoodin suunnittelu: Avoimen lähdekoodin tukeva pohjapaneelin piirilevy-lähdetiedosto ja SDK tarjotaan nopeaa mukauttamista varten.

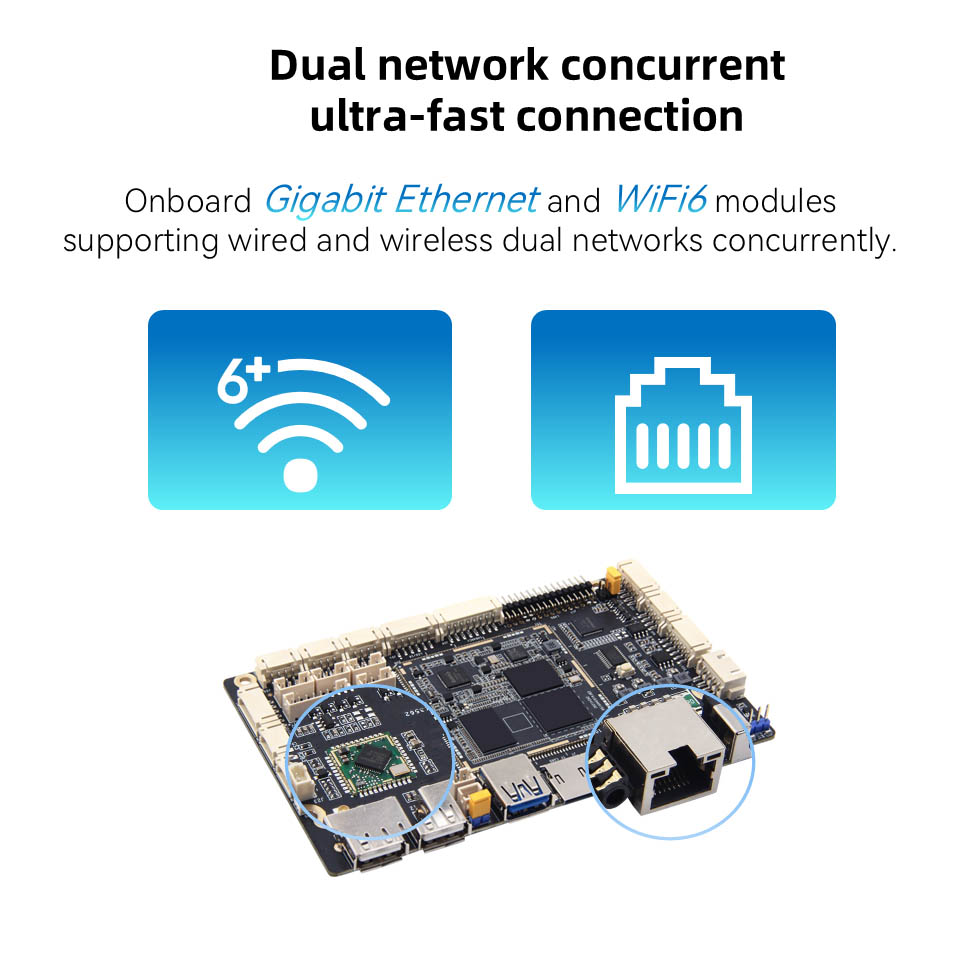

● Gigabit Ethernet -portti: Gigabit Ethernet -portti voi tarjota tehokkaan, vakaan ja joustavan verkon tuen kaupallisille näyttötauluille ja muille laitteille

● Kaupallisen luokan luotettavuus: Vakaa Android/Linux -tuki, räätälöity 24/7 digitaalisiin opastuksiin ja Aiot Edge -laitteisiin.

● Virallinen tuki valtavirran käyttöjärjestelmän kuvat: kuten Android, Debian ja Ubuntu, joita voidaan soveltaa yli 6 eri sovellusympäristöön.

Miksi valita meidät?

Avoin laitteisto: Muokkaa pohjataulua vapaasti-ei lisensointiesteitä.

Tekninen tuki: Online -tekninen tuki OEM/ODM -integraatioiden kehittämisen ja avun kiihdyttämiseksi.

Kustannustehokas: Valmiiksi käyttöönottoratkaisu, jolla on nopeampi markkinoiden aika kuin kilpailijat.

Sovellukset: interaktiiviset kioskit, mainospelaajat, suoratoistolaatikot, kaupallinen näyttö all-in-one-mainonta, suoraa lähetyskonetta

Tuoteparametrit:

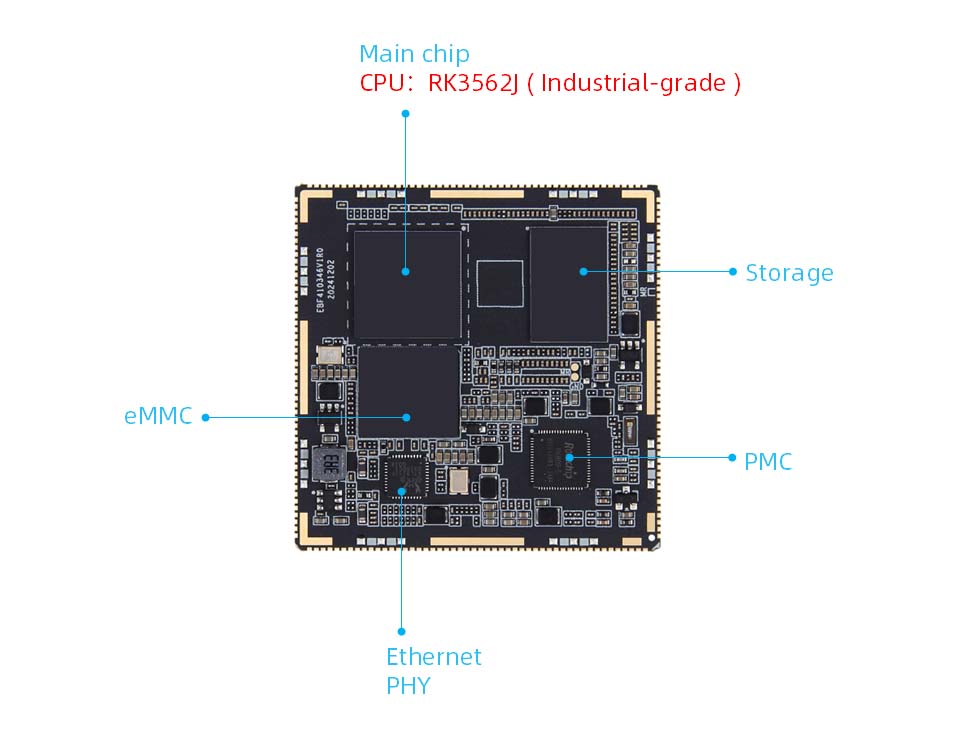

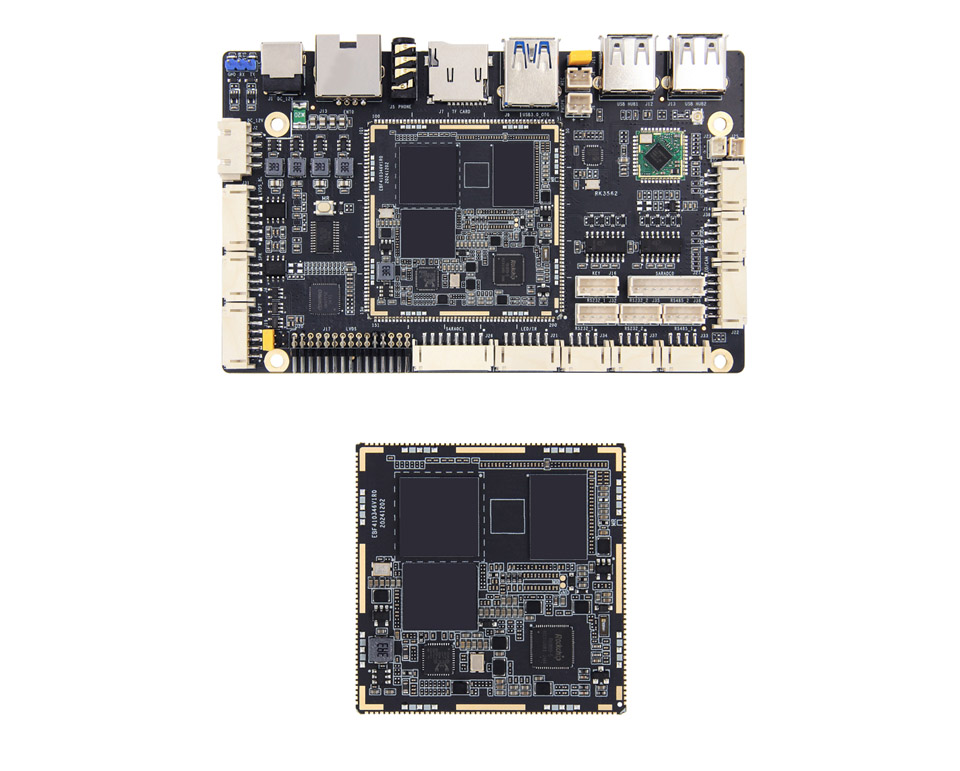

RK3562J Core Board Hardware Configuration

● Pääpiiri

Malli: RK3562/RK3562J

CPU: Neliytiminen aivokuori-A53, jopa 2,0 GHz

GPU: Mali-G52

NPU: 1TOPS Laskentavoima (teollisuusluokan RK3562J ilman NPU: ta)

● Muisti: 1/2/4/8 Gt, LPDDR4/4X (muokattavissa)

● Varastointi: 8/32/64/128 Gt, EMMC (muokattavissa)

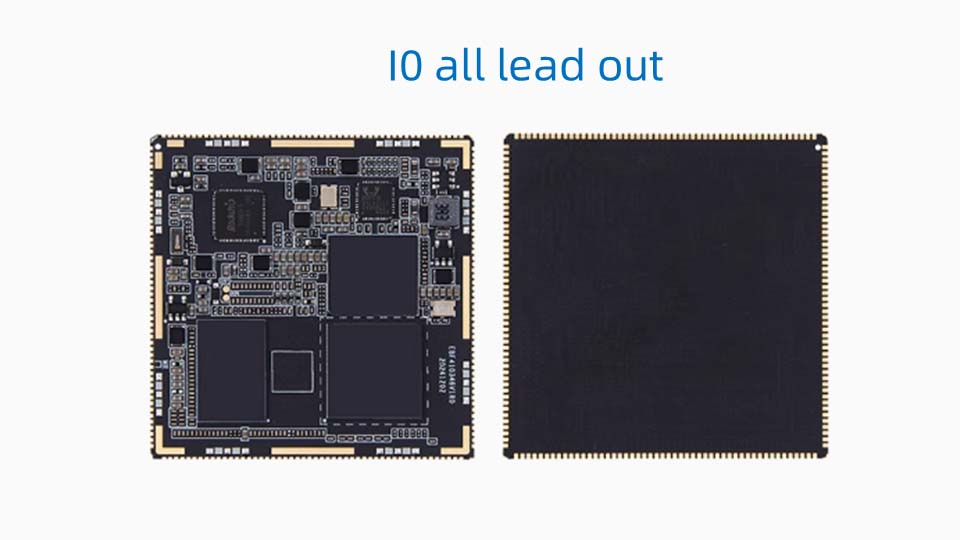

● Liitäntä: postimerkkireiän rajapinta, 10 täydellistä johtoa

● Piirilevy: 8 kerrosta, mustan upotuskullan suunnittelu

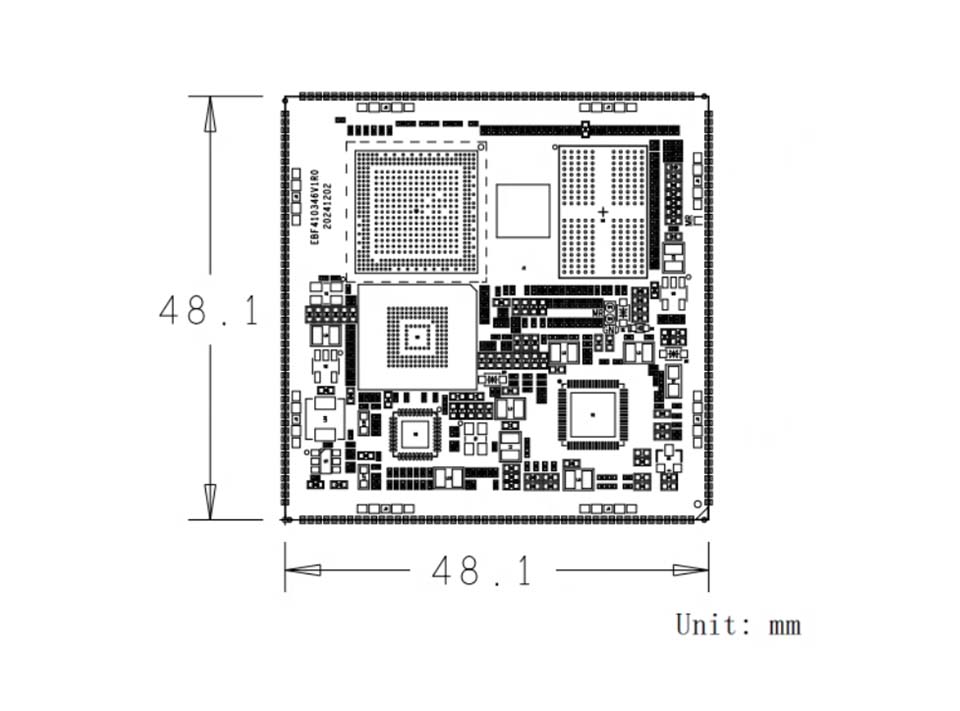

● Koko: 48,1*48,1 mm

Signaali

● IO: 86 GPIO -nastat, mukaan lukien 1 differentiaalikello, 3 painiketappia ja 1 virransäädintappi

● Verkkoportti: 1 Gigabit Ethernet

● Sarjaportti: 10

● 12C: 6

● SPI: 3

● CAN: 2

● ADC: 13

● PWM: 15

● 12S: 2

● USB3.0 OTG: 1

● USB2.0 -isäntä: 1

● Kamera: MIPICS12LANE*4

● SDMMC: 2

● SPK: 1

● Äänilähtö: 1

● Mikro: 1

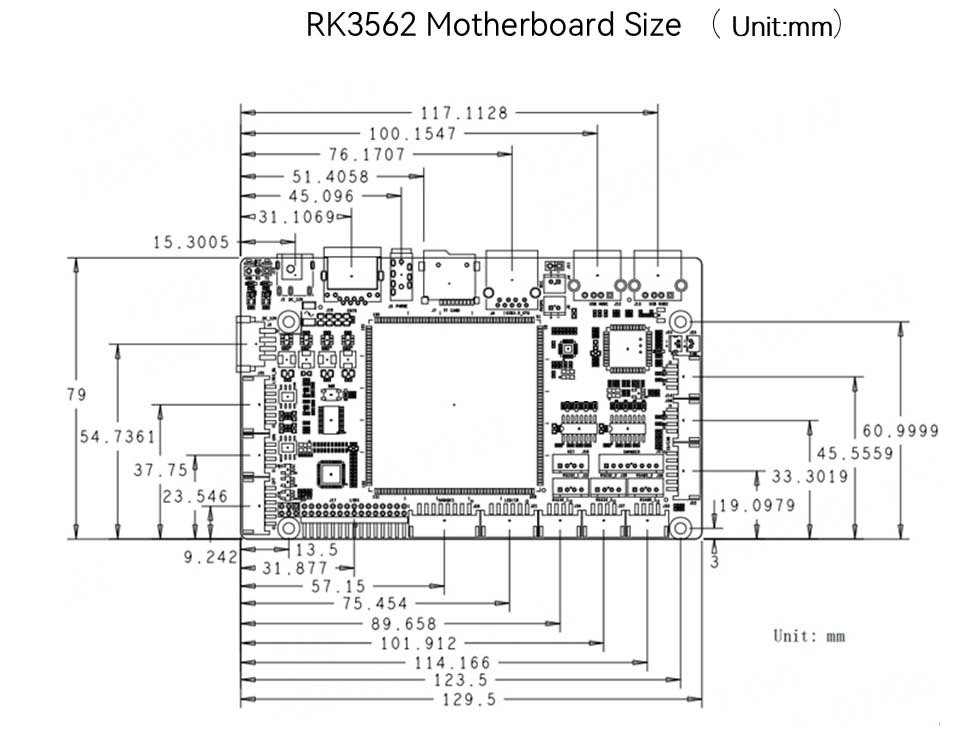

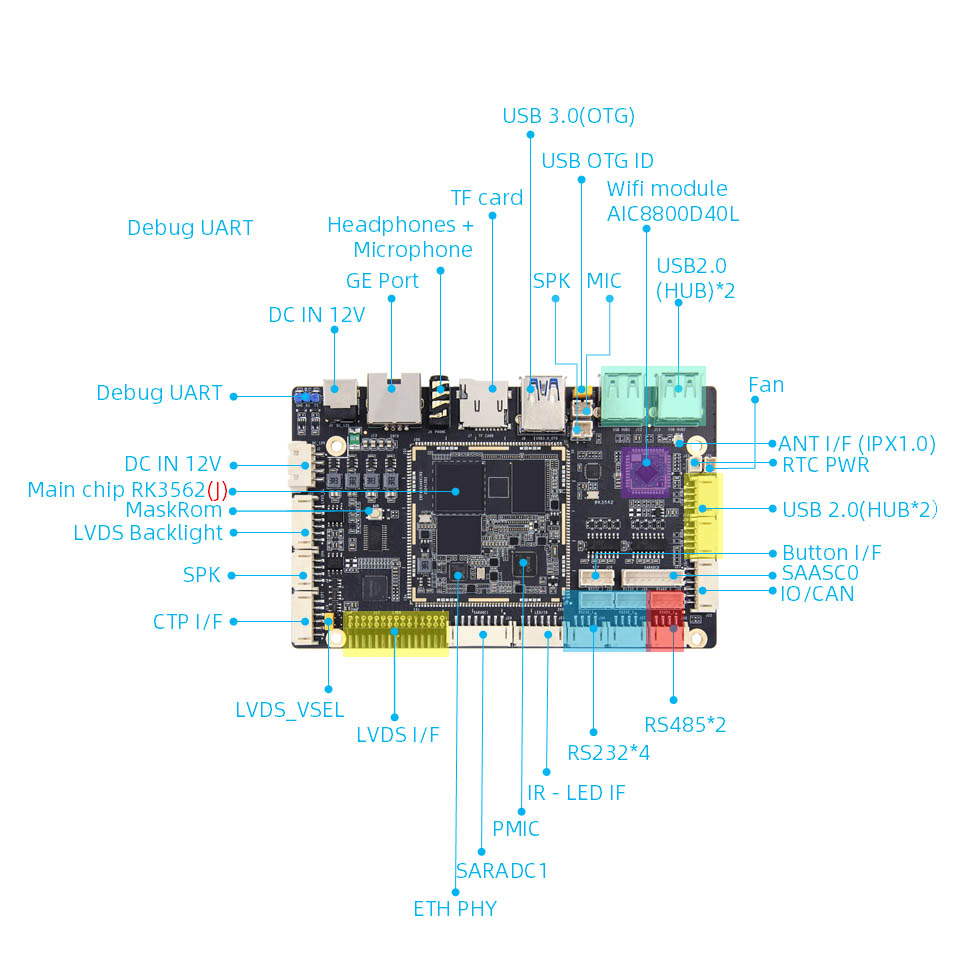

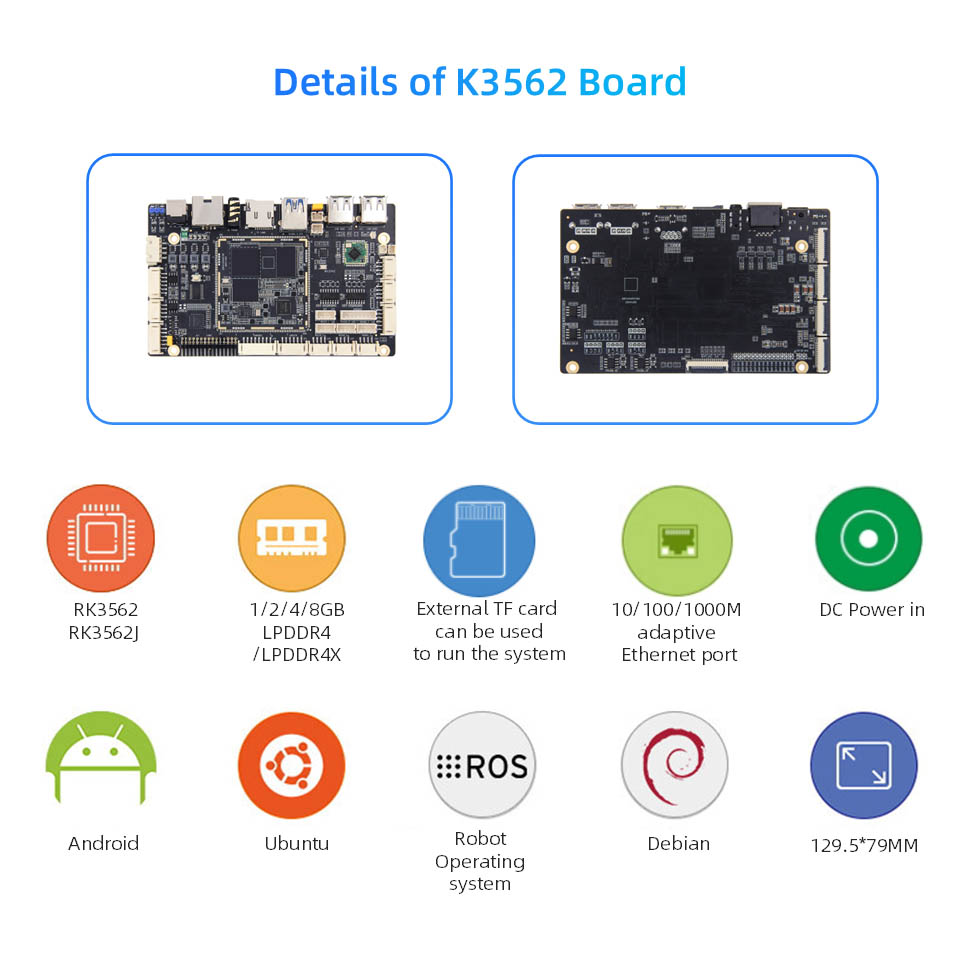

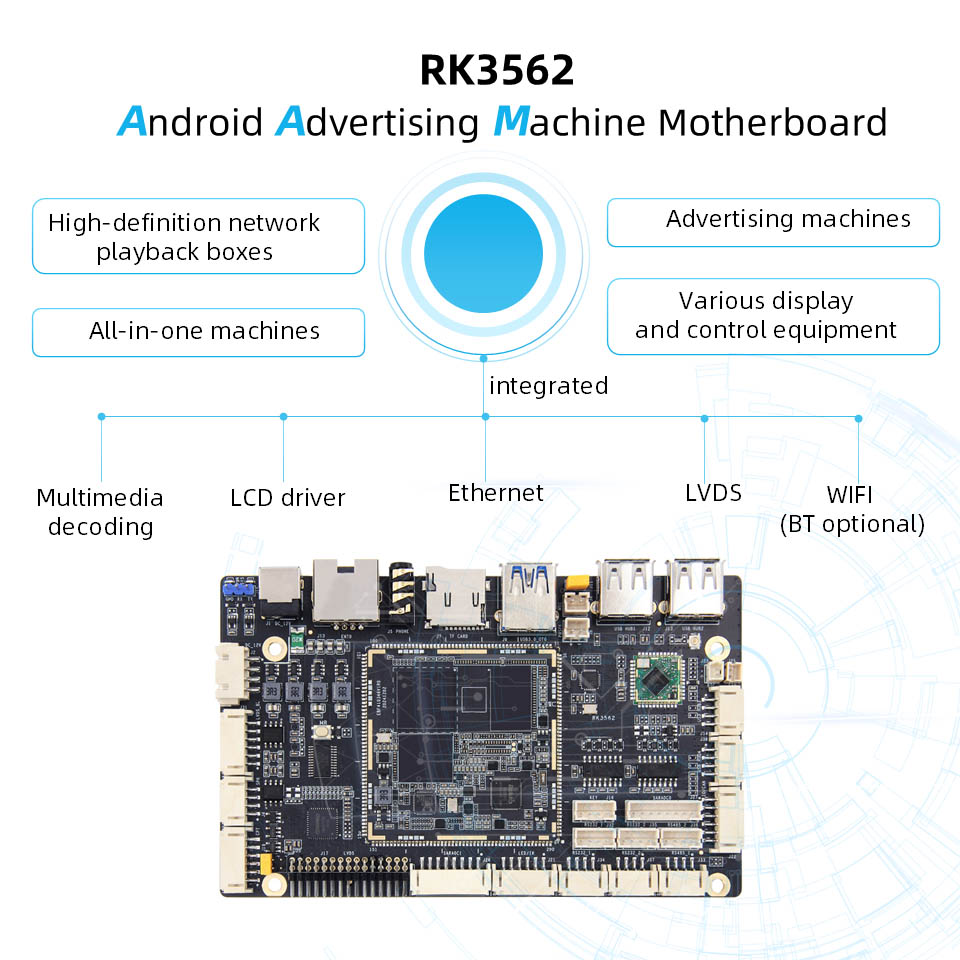

RK3562J Emolevyn laitteistokokoonpano

● Pääpiiri:

Malli: RK3562/RK3562JCPU: Quad-Core Cortex-A53, päätiheys jopa 2,0 gHzgpu: Mali-G52NPU: 1TOPS-tietojenkäsittelyvoima (teollisuusluokan RK3562J ilman NPU)

● Muisti: 1/2/4/8 Gt, LPDDR4/4X (muokattavissa)

● Varastointi: 8/32/64/128 Gt, EMMC (muokattavissa)

● Power Interface: DC 12V@2A DC -syöttö

● Ethernet: Gigabit -verkkoportti*1, tukee 10/100/1000Mbps datan siirtonopeutta

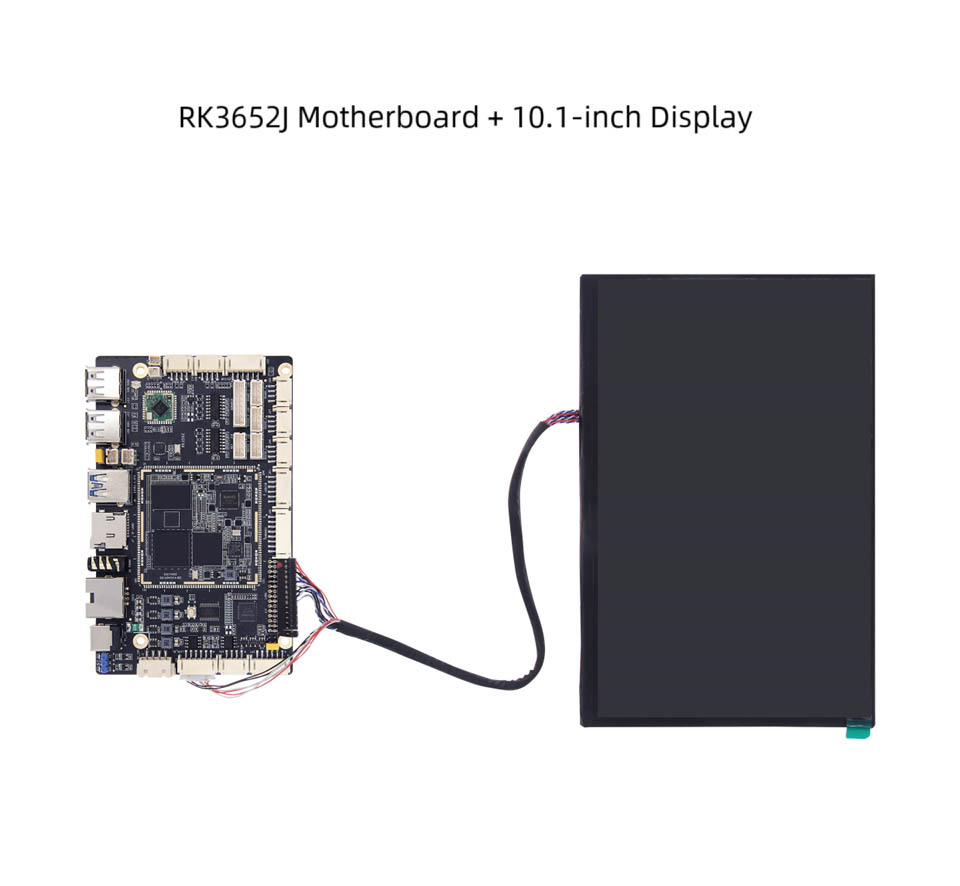

● LVDS: 2*15Pin LVD -näytön rajapinta*1

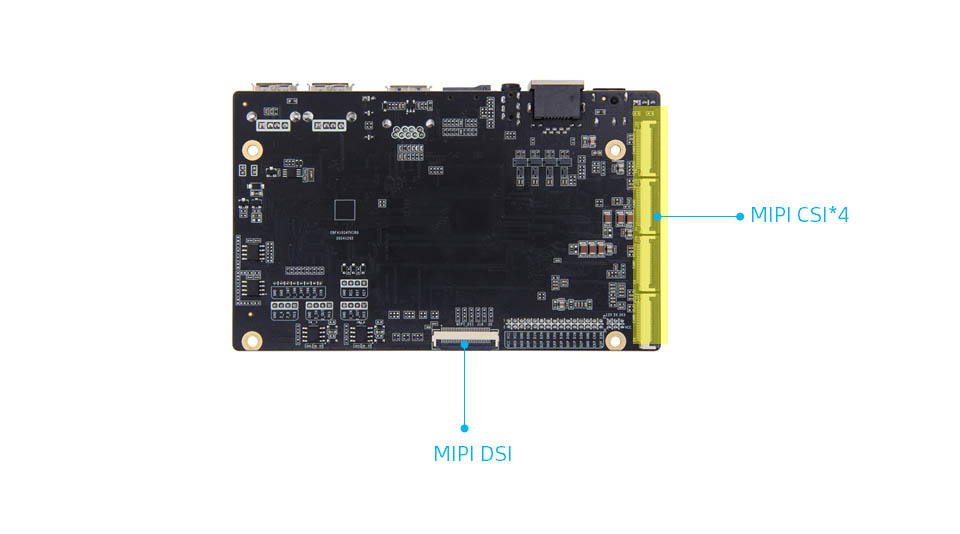

● MIPI-DSI: MIPI-näyttörajapinta*1, Mipidsi ja LVDS-rajapinta käytetään uudelleen, ja oletuksena on muodostaa yhteys LVDS-näytölle. Jos päätät muodostaa yhteyden mipidsiin, sinun on muutettava vastus

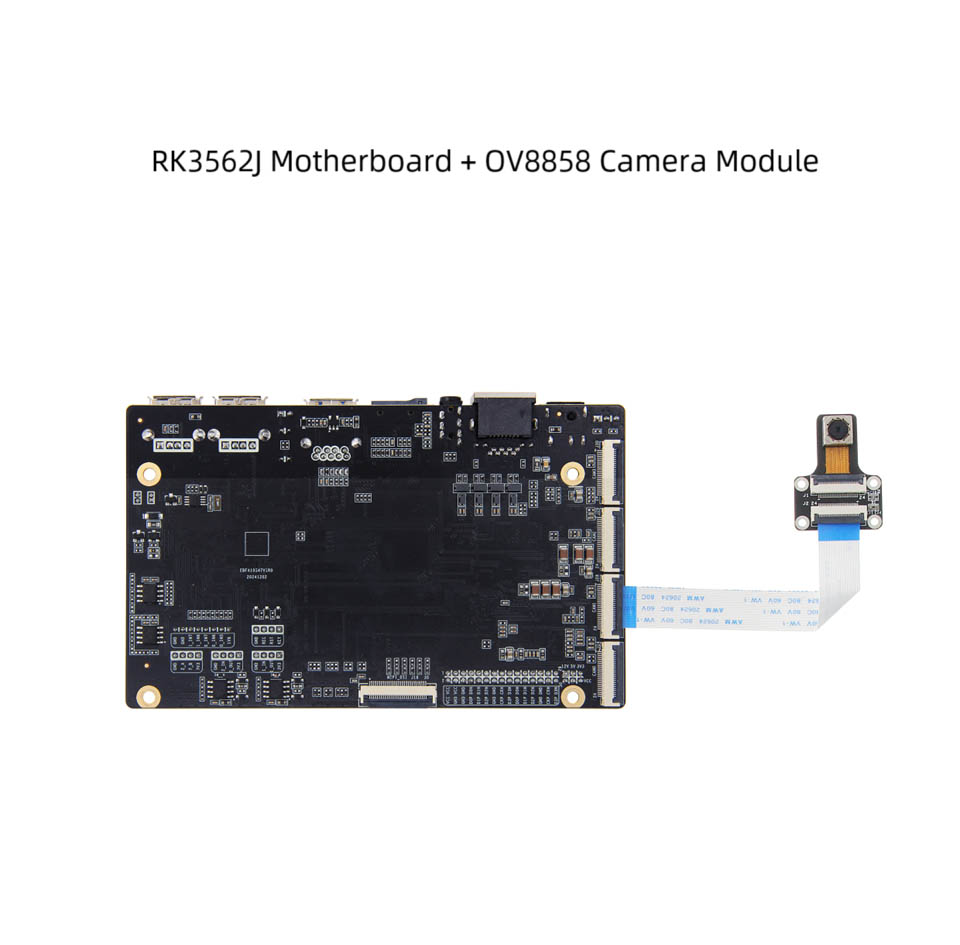

● MIPI-CSI: MIPI-kameran rajapinta*4, voidaan kytkeä myymälän IMX415/OV8858-kameraan (oletusyhdistelmä on OV8858-kamera)

● Kapasitiivinen kosketusnäyttö: LVDS -kosketusnäyttörajapinta*1

● LCD: n taustavalo: LVDS -taustavalon rajapinta*1

● Screen Power -rajapinta: LVD -jännitteen valintarajapinta*1

● USB2.0: USB Hub -rajapinta*4

● USB3.0: USB OTG -rajapinta*1, oletuslaite on laitetila, tila voidaan valita hyppääjän korkin kautta

● WiFi: Ajoneuvon WiFi6 -moduuli, malli: AIC8800D40L

● TF -kortin haltija: Tuki Micro SD (TF) -kortti järjestelmän käynnistämiseksi, enintään 512 Gt
