RockChip RK3588 Board

RKK3588 -ominaisuudet

● 8 nm edistynyt prosessi, 8-ytiminen 64-bittinen arkkitehtuuri, korkea suorituskyky, pieni virrankulutus

● Arm Mali-G610 MC4 GPU, erillinen 2D-grafiikkakiihdytysmoduuli

● 6TOPS NPU, joka mahdollistaa erilaiset AI -skenaariot

● 8K videon koodaus ja dekoodaus, 8K -näyttölähtö

● Sisäänrakennetut useita näyttörajapintoja, tue moninäyttöön tarkoitettu näyttö

● Super -kuvankäsittelyominaisuudet, 48MP ISP, Useiden kameran tulojen tuki

● Rikkaat nopeat rajapinnat (PCIe, tyyppi-C, SATA, Gigabit Ethernet), helppo laajentaa

● Android ja Linux OS

RK3588 Hallituksen esittely

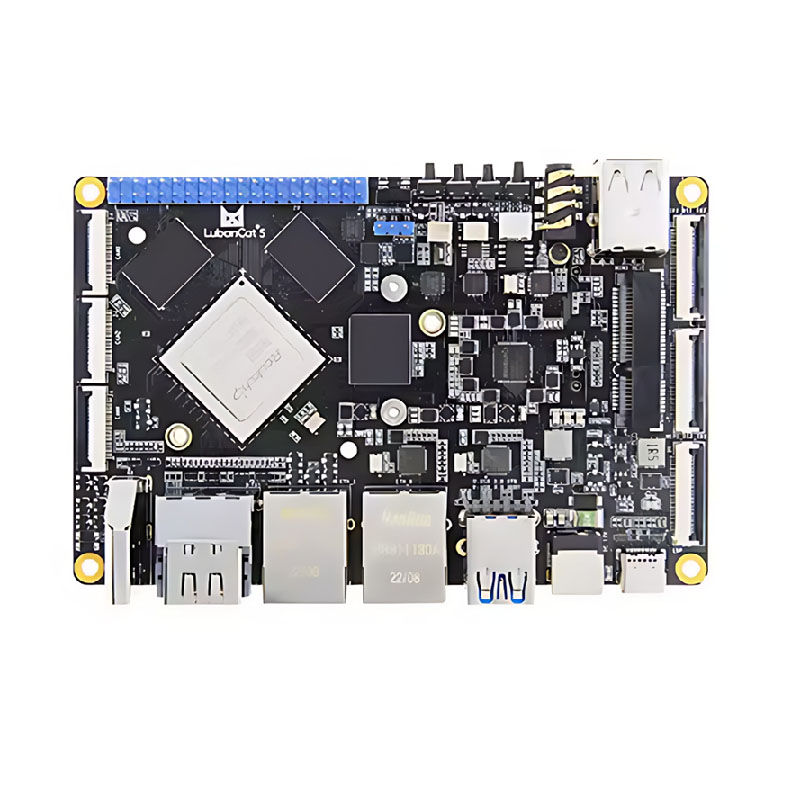

1. TP-5 RK3588 Yhden kortin tietokone on tehokas kehityskortti, jota voidaan käyttää korkean suorituskyvyn yhden kortin tietokoneena ja sulautettuna emolevynä näyttö-, ohjaus-, verkonsiirto-, tiedostojen tallennus-, reunatietokone- ja muihin skenaarioihin.

2. Käytä pääpiirinä kallioChip RK3588: ta käyttämällä 8NM Advanced -prosessitekniikkaa. Korkein päätiheys on jopa 2,4 GHz: n integroimalla 64-bittinen Cortex-A76 ja nelinytiminen 64-bittinen Cortex-A55 yhteensä kahdeksan ytimen prosessorit ja ARM Mali-G610 MC4GPU-tuet 8K -videokoodaa ja decoding ja 8K: n näyttelytapahtumaa. Siinä on superkuvankäsittelyominaisuudet, tukee monikamera-syöttöä, tukee moninäyttöisen differentiaalinäyttöä, ja siinä on sisäänrakennettu riippumaton NPU erilaisille AI-skenaarioille.

3.

4. Sisäänrakennetun riippumattoman NPU: n laskentavoima on jopa 6TOPS, mikä mahdollistaa erilaiset AI-skenaariot.

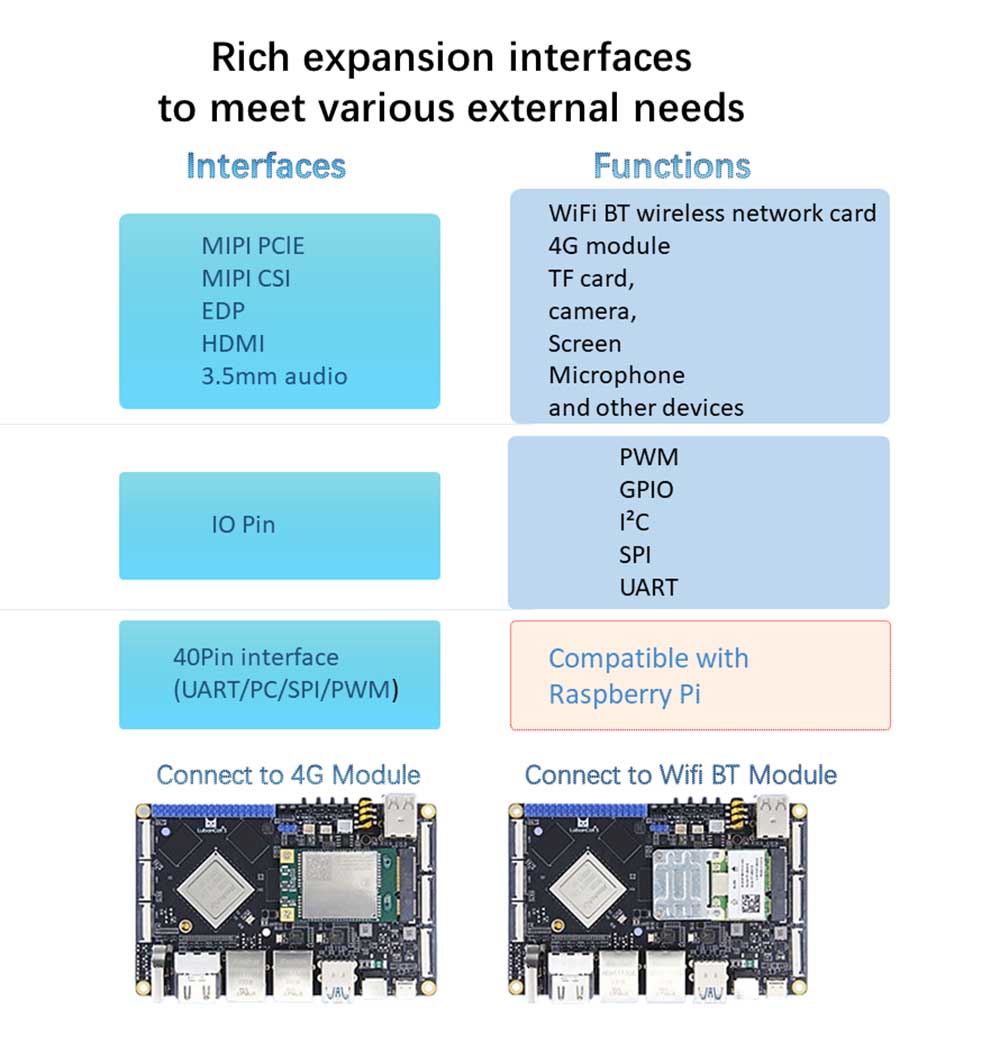

5. Korkea integraatio, rikkailla laajennusrajapinnalla, varustettu Gigabit Ethernet -portilla, USB3.0, USB2.0, minipcle, minihdmi, MIPI -näyttörajapinta ja MIPI -kameran rajapinta, äänirajapinta, infraaredustaotto, TF -kortinpidike jne. Asennettuna, johda 40Pin -käyttämättömät kinat, yhteensopiva vaakasuoran PI -käyttöliittymän kanssa.

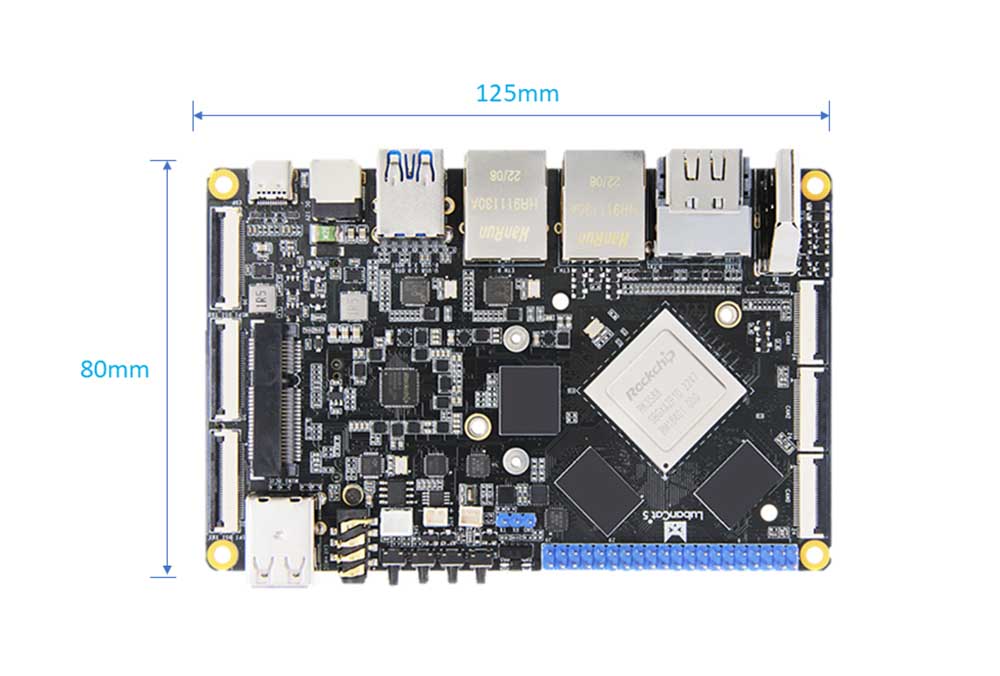

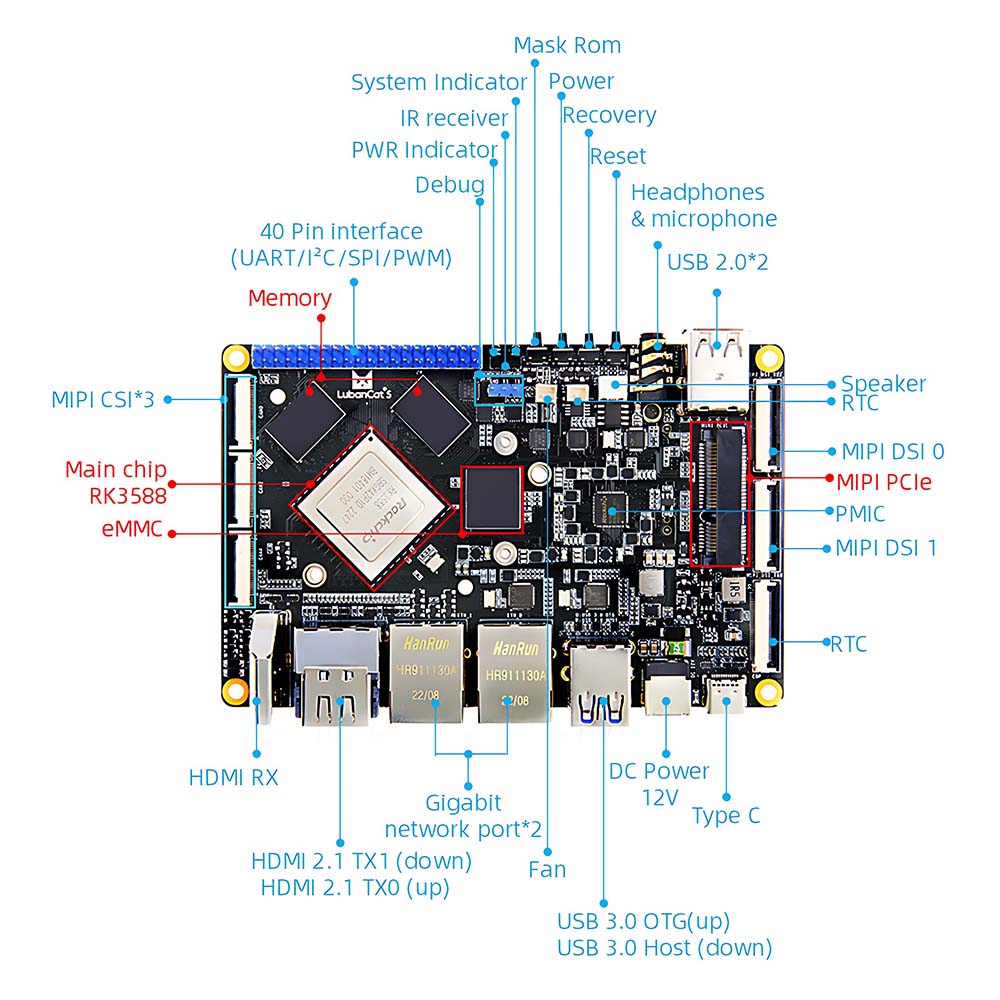

RK3588 -levyn parametrit

● Power -rajapinta: 12 V@2A DC -syöttö, DC5.5*2.1 -rajapinta

● Pääpiiri: RK3588 (neliytiminen A76+neliytiminen A55, Mali-G610, 6T Computing Power)

● Muisti: 4/8/16 Gt, LPDDR4X (muut tallennusvaatimukset voidaan mukauttaa)

● Varastointi: 0/32/64/128 Gt, EMMC (muut tallennusvaatimukset voidaan mukauttaa)

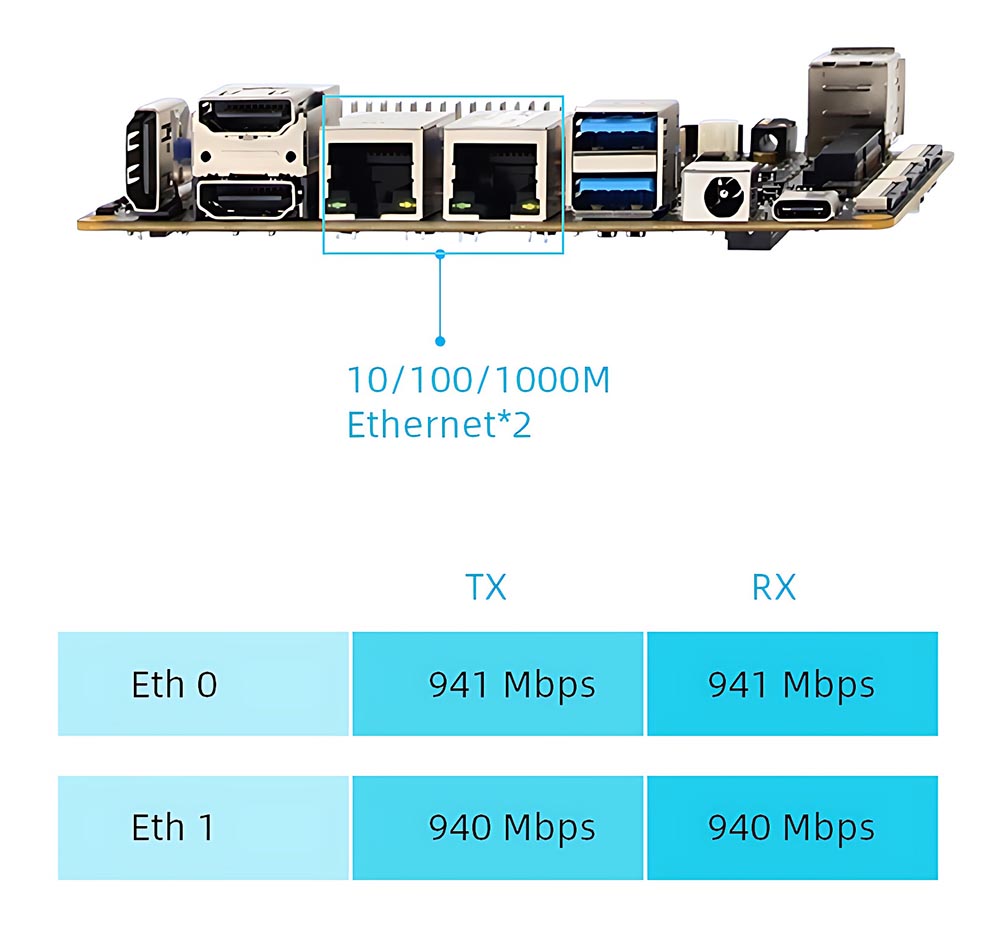

● Ethernet: Gigabit -verkkoportti*2, tukee 10/100/1000Mbps datan siirtonopeutta

● HDMI: HDMI2.0 Input*1, enintään 3840x2160@60fps; HDMI2.1-lähtö*2, tukee moninäyttöä näyttöä muiden näytöiden kanssa, maksimiresoluutio 7680x4320@60Hz (8K resoluutio)

● EDP: EDP-näyttörajapinta*1, tukee moninäyttöä muilla näytöillä, korkein resoluutio on 3840x2160@60Hz

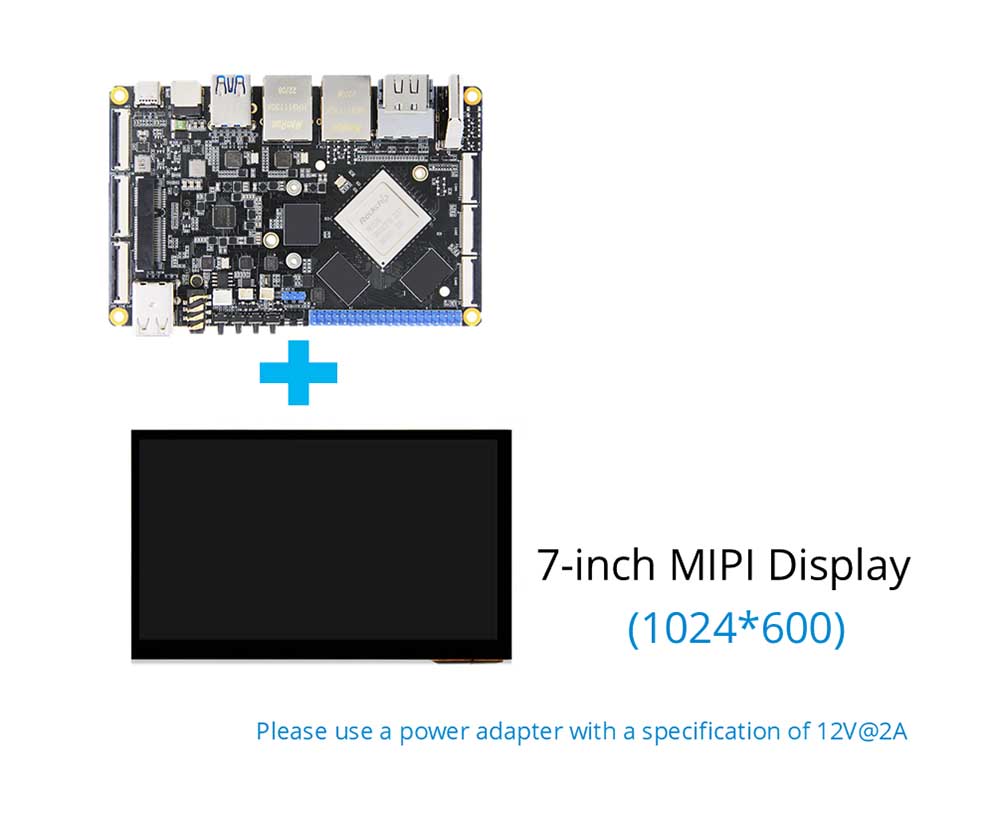

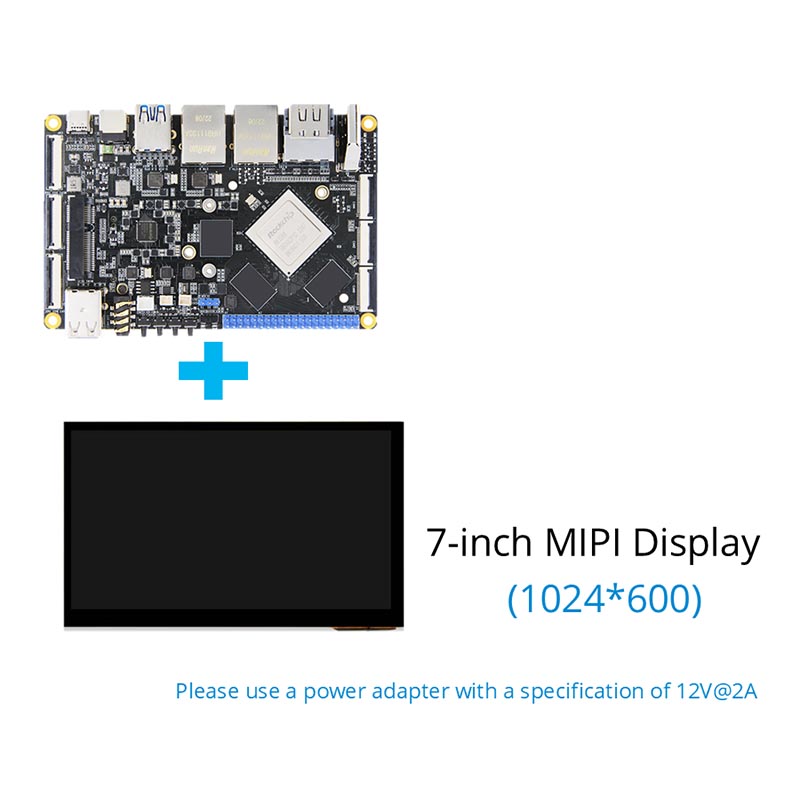

● MIPI DSI: MIPI-näyttörajapinta*2, tukee monen näytön differentiaalista näyttöä muiden näytöiden kanssa: Yhden MIPI-tilan enimmäisresoluutio on 1920*1080@60Hz

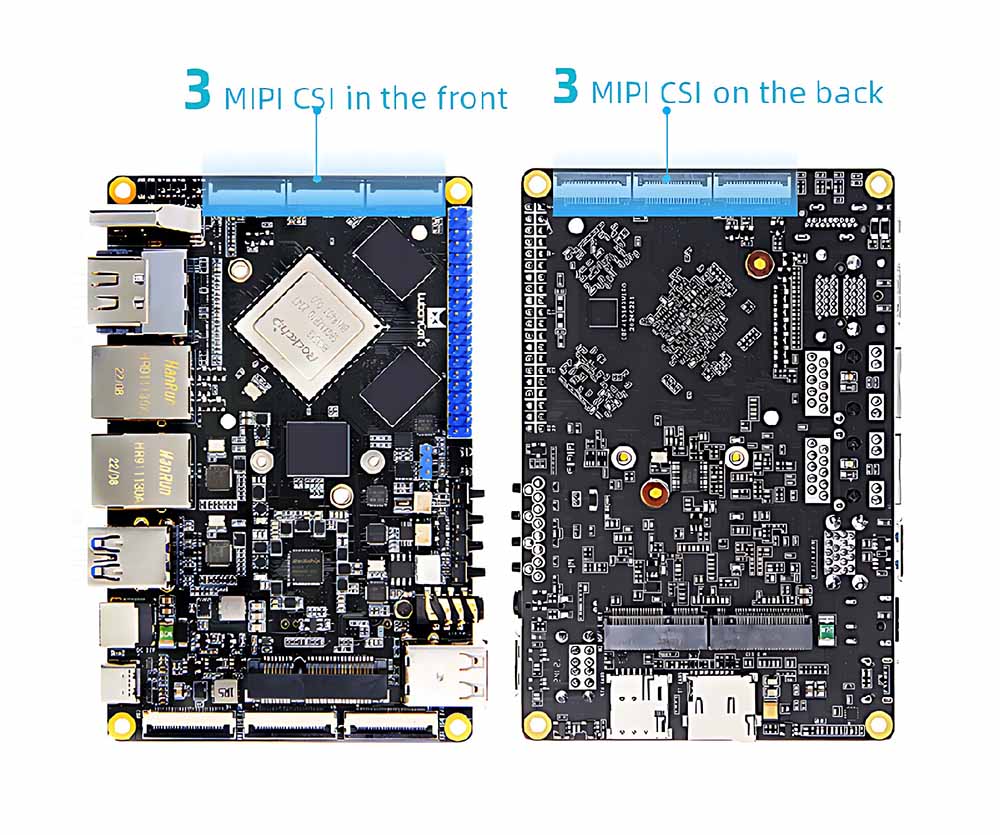

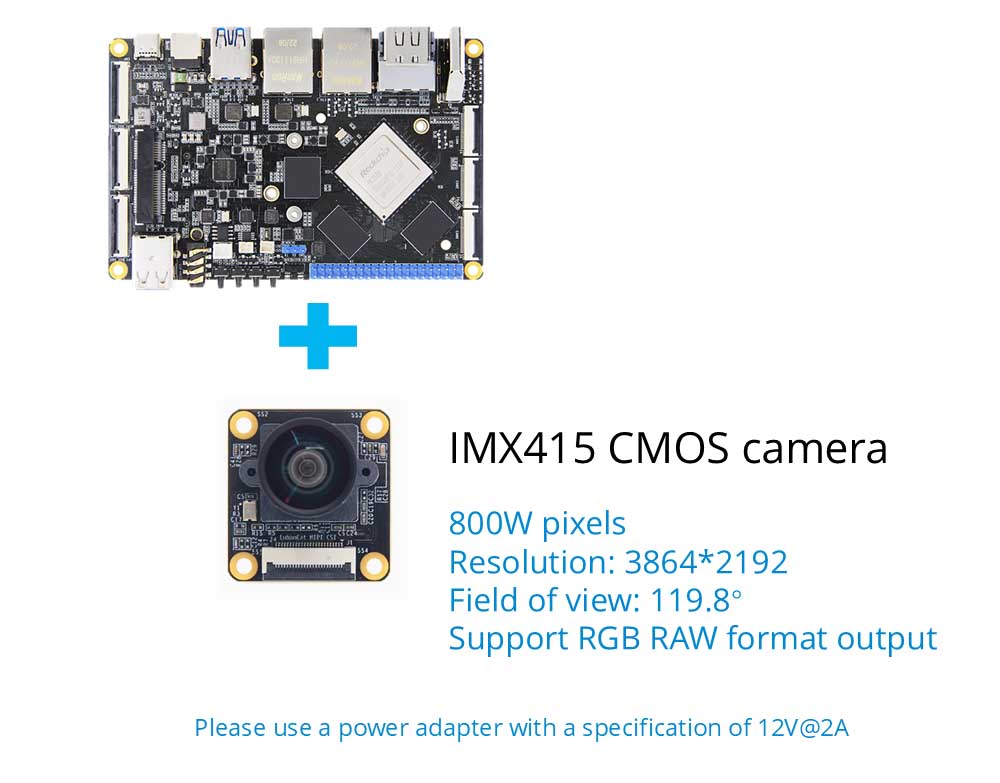

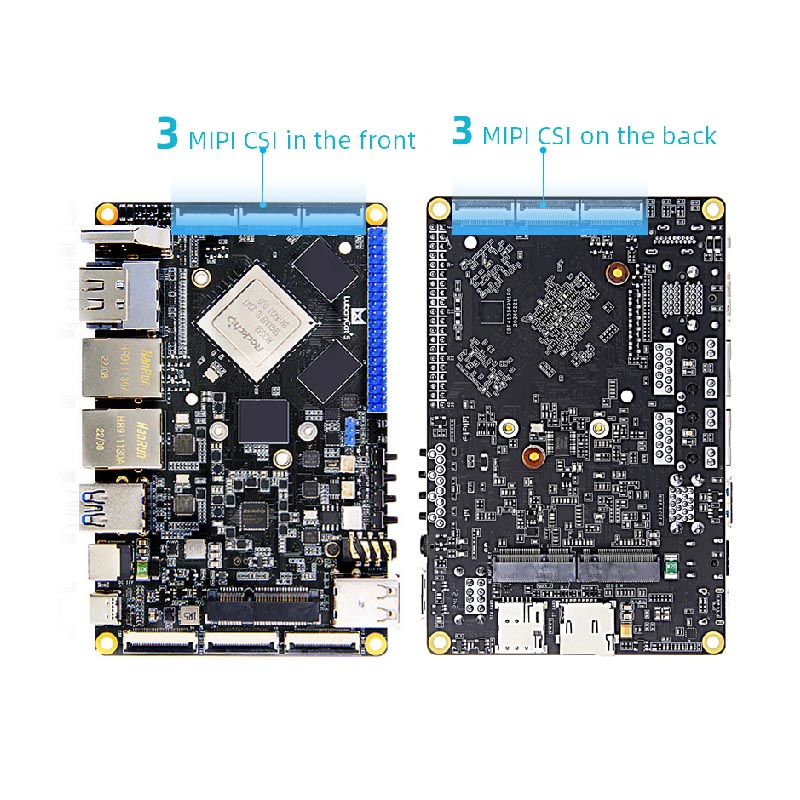

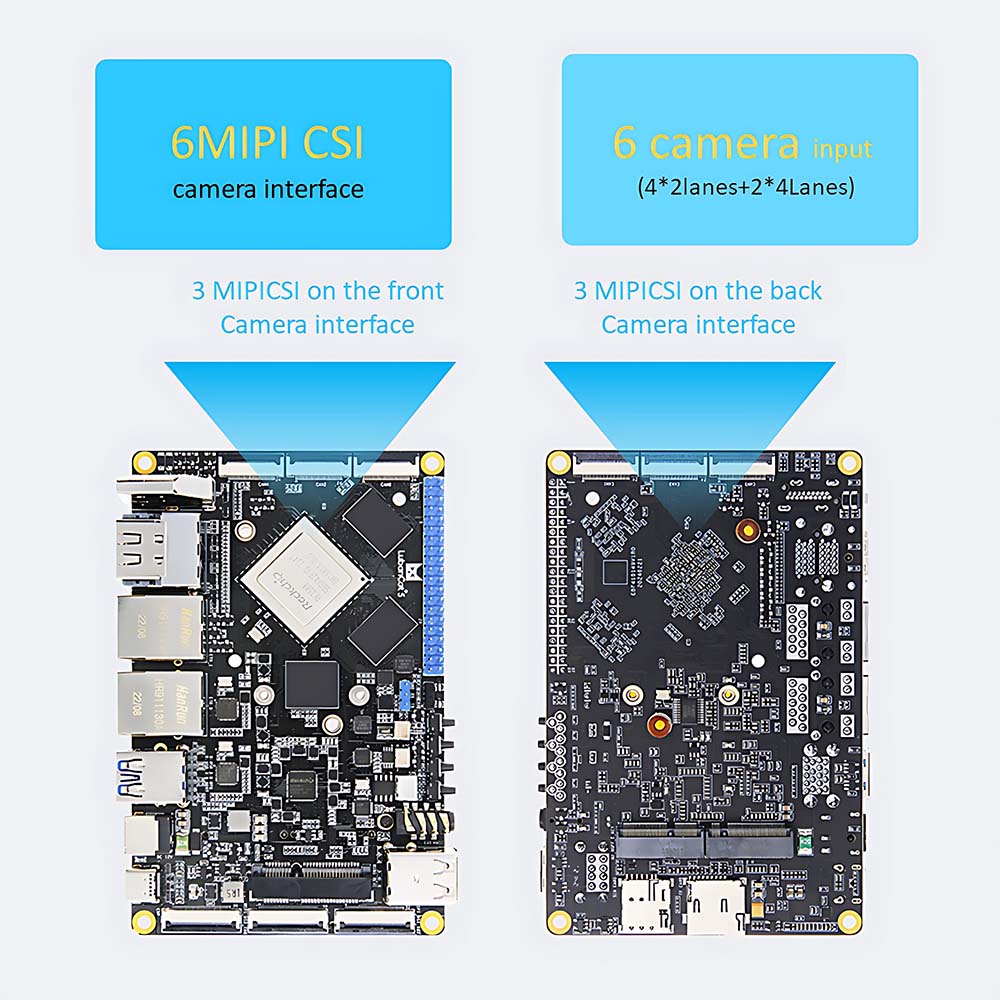

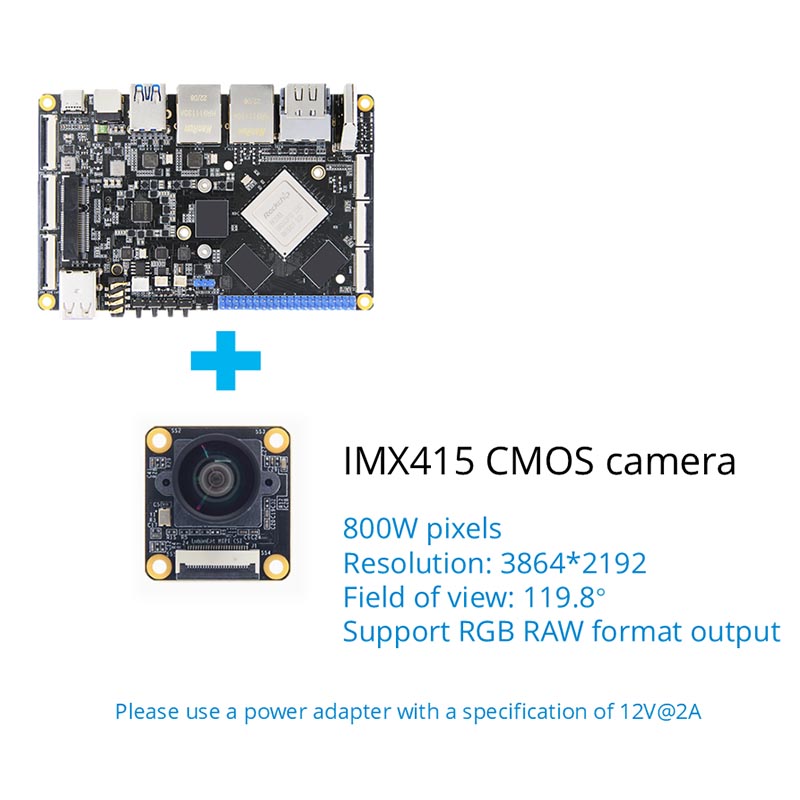

● MIPI CSI: MIPI -kameran rajapinta*6 (edessä*3, taaksepäin*3)

● USB2.0: USB-HostType-A-rajapinta*1; USB-OTGTYPE-A -rajapinta*1

● USB3.0: USB-HostType-A-rajapinta*2; USB-OTGTYPE-C-rajapinta*1, voidaan käyttää laiteohjelmiston polttamiseen, tukee DP1.4-protokollaa

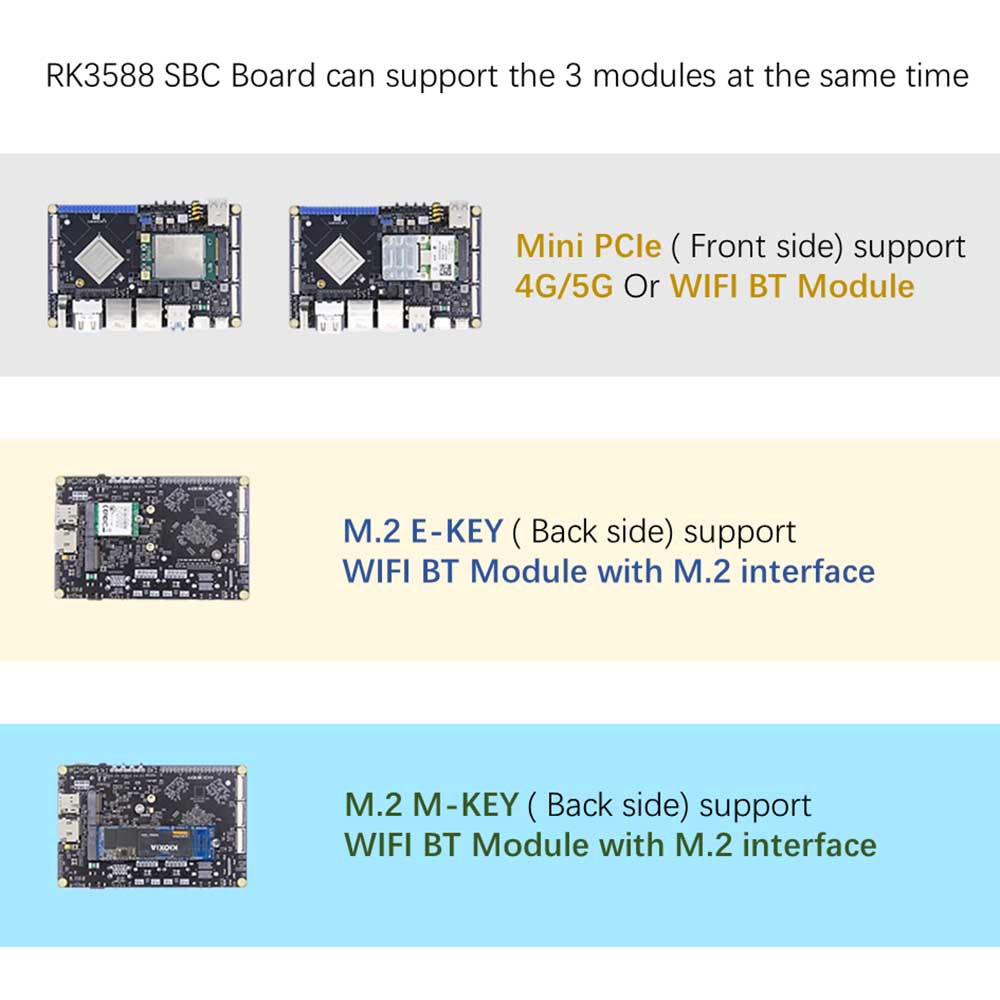

● PCLE-rajapinta: Mini-PCLE-rajapinta, jota voidaan käyttää täyskorkean tai puolikorkean WiFi-verkkokortin, 4G-moduulien tai muiden mini-pcle-rajapintamoduulien kanssa

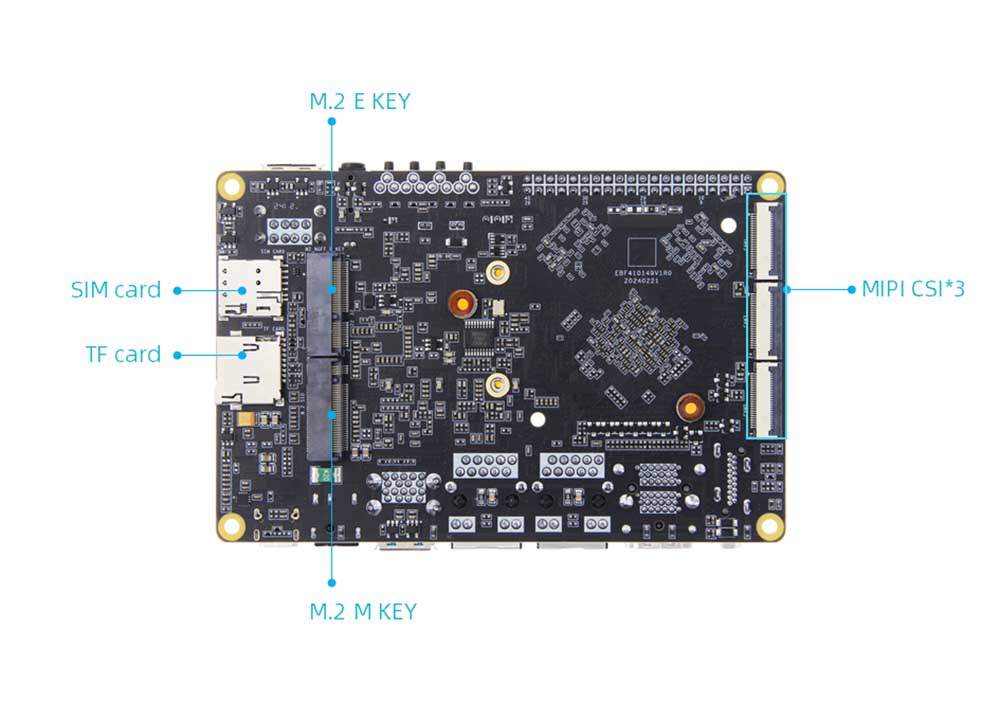

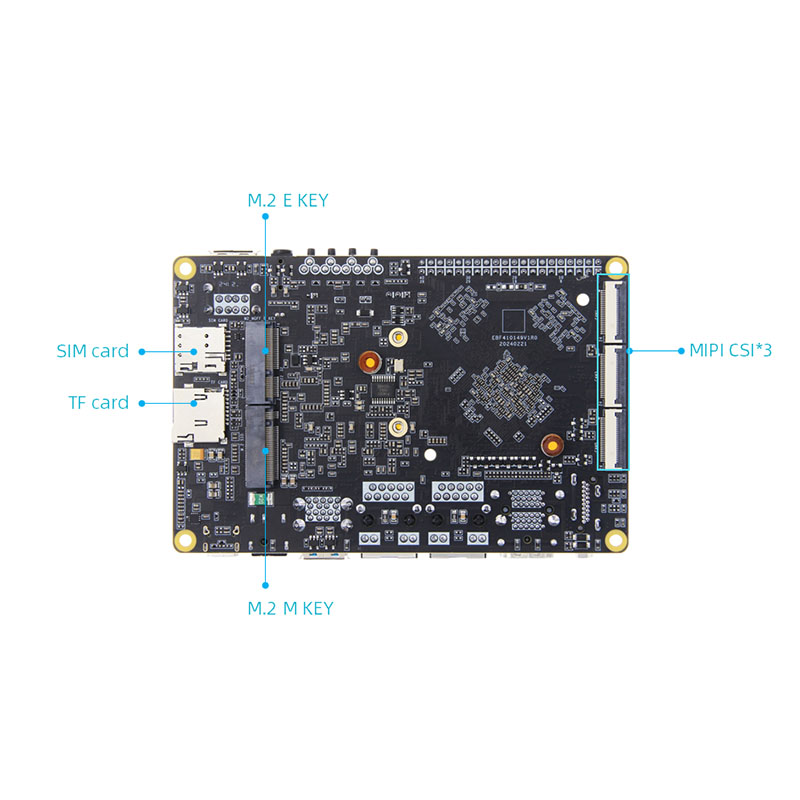

● M.2-rajapinta: M.2EKey-käyttöliittymä*1, tukee M.2 e-Key Wireless -verkkokorttimoduulia; M.2 M Key-rajapinta*1, tukee M.2 M-Key PCLE3.0*4LANES -määritystä 2280 kiintolevy

● SIM+TF -kortin haltija: SIM -kortin pidike*1, Micro SD (TF) -kortin haltija*1, tukee TF -korttia järjestelmän käynnistämiseksi, tukee jopa 512 Gt: n, SIM -korttitoimintoa on käytettävä 4G -moduulin kanssa

● 40PIN -rajapinta: Yhteensopiva Raspberry Pi 40Pin -rajapinnan kanssa, tukee PWM/GPIO/PC/SPI/UART -toimintoja

● Debug-sarjaportti: Oletusparametri 1500000-8-N-1

● Ääni: Ajoneuvon mikrofoni*1; SPK -kaiutinliitäntä*1. Voidaan kytkeä 1W: n voimankaiuttimeen; Kuulokkeiden lähtö + mikrofonin tulo 2-in-1-rajapinta*1

● Painikkeet: Virtapainike*1; Maskrom -painike*1; palautuspainike*1; nollauspainike*1

● LED: Virran ilmaisimen valo*1; Järjestelmän ilmaisimen valo*1

● Infrapunasäyttö: tukee infrapunakaukosäätötoimintoa

● RTC: Ajoneuvon pieniteho RTC-siru + RTC Power Socket*1

● Tuulettimen käyttöliittymä: tukee 5V tai 12 V: n tuulettimen asennusta jäähdytykseen
